4.2 Выбор мощности трансформаторов
Для правильного выбора номинальной мощности трансформатора необходимо располагать суточным графиком, отражающим как максимальную, так и среднесуточную активную нагрузки данной подстанции, а также продолжительность максимума нагрузки.
Коэффициент нагрузки, или коэффициент заполнения суточного графика нагрузки, практически всегда меньше единицы:
В зависимости от характера суточного графика нагрузки, эквивалентной температуры окружающей среды, постоянной времени трансформатора и вида его охлаждения, допустимы систематические перегрузки трансформаторов.
Реальный график суточной нагрузки можно преобразовать в двухступенчатый, для чего его разбивают на интервалы, в которых нагрузка осредняется.
Эти интервалы могут составлять от 3 мин до 0,5 ч.Интегрированием определяют площадь под фактическим графиком, а затем строят эквивалентный.

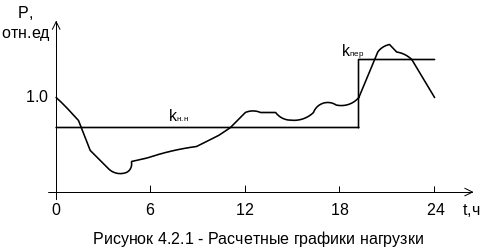

Для графика изображенного на рисунке 4.2.1 выделяют периоды от 0 до20 ч и от 20 до 24 ч.
Первый период характеризуется коэффициентом начальной нагрузки kн.н, второй период коэффициентом перегрузки kпер. Допустимая нагрузка трансформатора зависит от начальной нагрузки, ее максимума и его продолжительности и характеризуется коэффициентом превышения (перегрузки), определяемым выражением
,
а коэффициент начальной нагрузки
,
где Iэ.max – эквивалентный максимум нагрузки; Iэ.н. – эквивалентная начальная нагрузка, определяемая за 10 часов, предшествующие началу ее максимума.
Эквивалентный максимум нагрузки(и эквивалентная начальная нагрузка) определяется по формуле
где α1,α2,α3 – различные ступени средних значений нагрузок в долях номинального тока; t1,t2,t3 – длительность этих нагрузок в ч.
Номинальная мощность трансформатора Sном МВА на подстанции с числом трансформаторов n > 1 в общем виде определяется из выражения
где
- расчетная мощность, МВт; Pmax
– суммарная активная максимальная
мощность подстанции на пятом году
эксплуатации, МВт; kI-II
– коэффициент
участия в нагрузке потребителей I
и II
категории; kпер
- коэффициент допустимой аварийной
перегрузки; cosφ
– коэффициент мощности нагрузки.
Для двухтрансформаторной подстанции
.
Для сетевых подстанций, где в аварийном режиме до 25 % потребителей из числа малоответственных может быть отключено, kI-II обычно принимается равным 0,75…0,85.
Коэффициент заполнения суточного графика нагрузки трансформаторов kн в условиях его перегрузки должен быть не более 0,75, а коэффициент начальной нагрузки kн.н – не более 0,93.
Коэффициент заполнения графика нагрузки определяется отношением:
где W – электропотребление; T – полное время по оси абсцисс.
Так как kI-II < 1, а kпер > 1, то их отношение k= kI-II/ kпер всегда меньше 1 и характеризует собой резервную мощность трансформатора, заложенную при выборе его номинальной мощности.
Таким образом, установленная мощность двухтрансформаторной подстанции
В настоящее время существует практика выбора номинальной мощности трансформатора для двухтрансформаторной подстанции с учетом k=0,7, т.е. с учетом условия
Таким образом суммарная установленная мощность двухтрансформаторной подстанции
При k=0,7 в аварийном режиме обеспечивается сохранение около 98 % Pmax без отключения неответственных потребителей.
