Лабораторна робота №1 магнітостатичні хвилі в феритових плівках та визначення магнітних параметрів

Мета роботи: ознайомлення студентів з магнітними збудженнями в магнітовпорядкованих середовищах. Особливу увагу приділено модельним уявленням при опису одного з таких типів збуджень - магнітостатичних (дипольних спінових) хвиль. Пропонується експериментально дослідити спектри цих хвиль в плівці залізо-ітрієвого гранату та визначити за ними магнітні параметри плівки: намагніченість насичення та поля анізотропії.

Модельні уявлення при опису мсх в феритових плівках

1. Рівняння руху намагніченості. Тензор магнітної проникності анізотропного фериту.

При феноменологічному описі феромагнетики розглядають як суцільне середовище, яке характеризують намагніченістю , яка задовольняє рівняння руху Ландау-Ліфшиця:

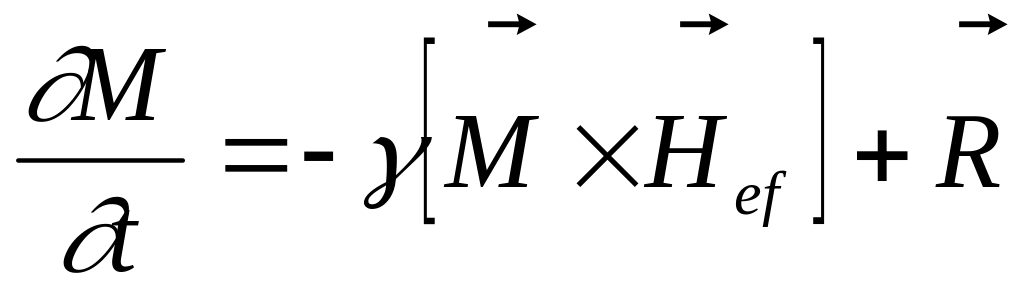

, (1)

де - напруженість ефективного магнітного поля, - релаксаційний член, - модуль гіромагнітного відношення. Феримагнетик, на відміну від феромагнетику, має декілька магнітних підграток, для кожної з яких необхідно записати рівняння виду (1). При цьому ефективне поле в кожному з рівнянь буде містити доданок, який враховує взаємодію підграток. Проте, в спектрі власних збуджень феримагнетику існує збудження феромагнітного типу, при якому намагніченості підграток рухаються синфазно, не змінюючи взаємної орієнтації. Для вказаної гілки магнітного резонансу замість системи можна розглядати лише одне рівняння (1), розуміючи в ньому під сумарну намагніченість насичення феримагнетику. В подальшому ми будемо мати справу з феромагнітною гілкою. Крім того ми будемо нехтувати дисипацією. Ефективне поле в рівнянні (1):

, (2)

де - густина магнітної енергії. У випадку анізотропного феромагнетику:

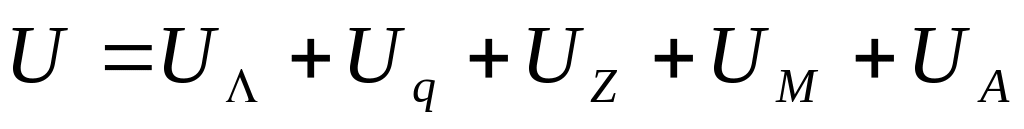

, (3)

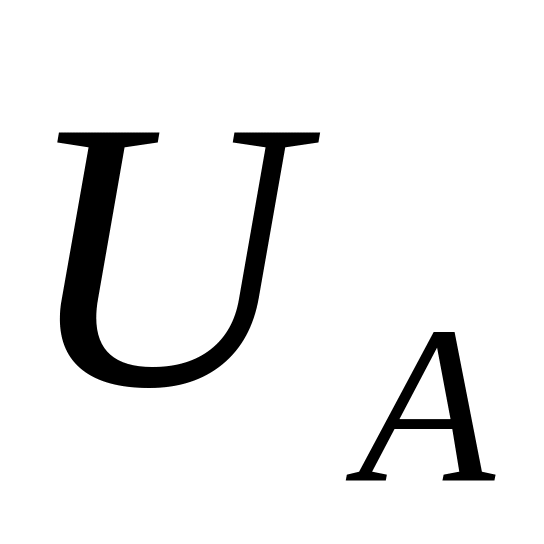

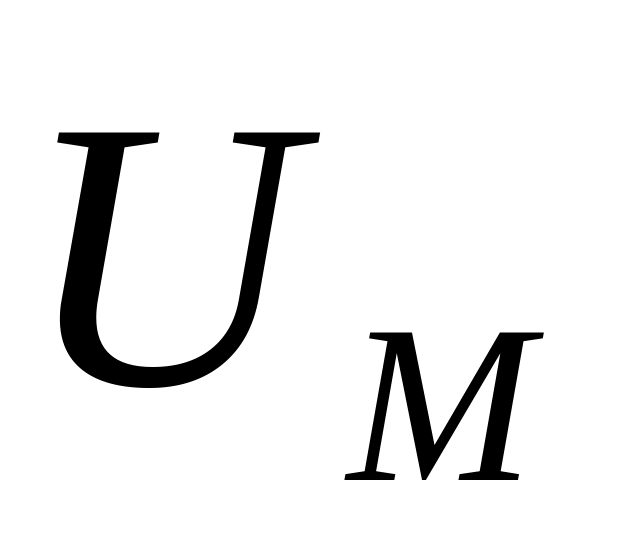

де - однорідна частина обмінної енергії, - її неоднорідна частина, - зееманівська енергія, - внутрішня дипольна енергія, - енергія анізотропії.

В даній роботі будуть розглядатися безобмінні (нехтуємо неоднорідною частиною обмінної енергії, що допускається при хвильових числах менших або порядку 10⁴ см ) монохроматичні хвилі намагніченості в епітаксійних феритових плівках в лінійному наближенні, тобто в наближенні малих амплітуд.

Вираз для енергії анізотропії , який входить в (3), залежить від орієнтації плівки. В даній роботі будуть розглядатися плівки, які вирощені в площині (111). В цьому разі вираз для енергії анізотропії має вигляд:

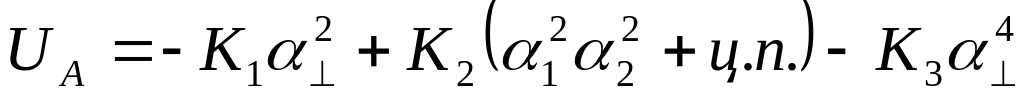

(4)

де - константи анізотропії, - напрямляючі косинуси намагніченості в кристалографічній системі координат, - напрямляючий косинус нормалі до площини плівки, означає циклічні перестановки.

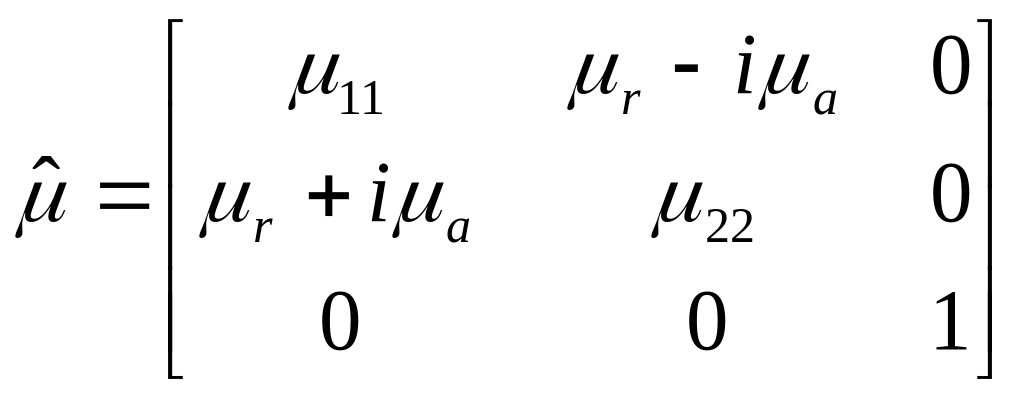

Виражаючи з (1) змінну намагніченість через змінне дипольне поле з урахуванням (4), можна отримати тензор динамічної магнітної сприйнятливості, а з нього – тензор динамічної магнітної проникності:

- для нормального намагнічування

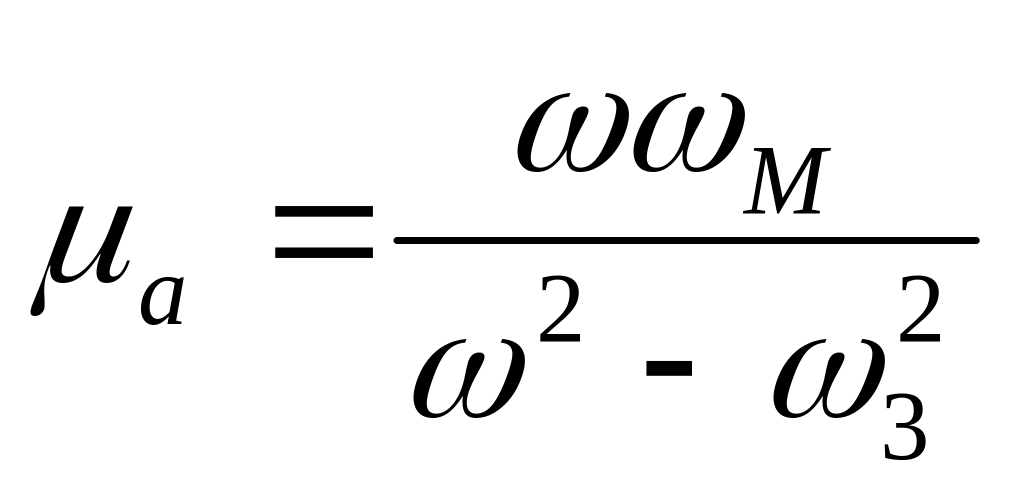

, (5)

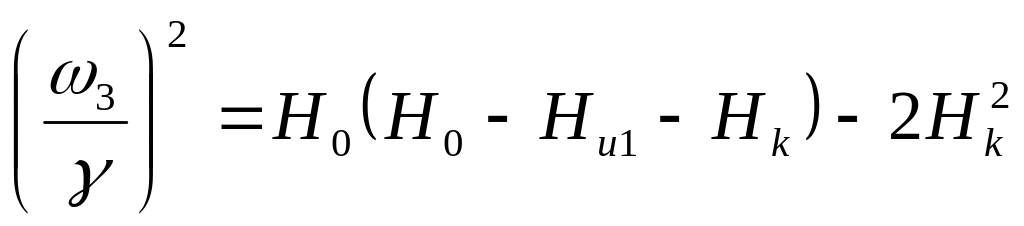

де

, ,

,

, , ;

- для дотичного намагнічування вздовж вісі <110>

, (6)

, , , ,

,

,

,

, .
