Зміст

1. Вступ…………………………………………………………………………. ...3

1. Нафтогазовий полігон Полтавського технічного університету імені Юрія

Кондратюка…………………………………………………………………. ...5

2. ЦКРС ГПУ Полтавагазвидобування………………………………………….8

3. Диканське лінійно-виробниче управління магістральних газопроводів.....10

4. ПСГ “Солоха”…………………………………………………………………13

5. КС “Машівка”…………………………………………………………………15

6. ТДПУ “Копили”………………………………………………………………20

7. ГС “Солоха”…………………………………………………………………...21

8. БМФ “Укргазпромбуд”……………………………………………………….24

9. Використана література………………………………………………………25

ПНГрТ ПолтНТУ ім.Юрія Кондатюка Т-ІІІ-2

1. Загальна частина

Перший газопровід на території України - від смт Дашава до міста Стрий - був побудований в 1924 році. Цей рік прийнято вважати роком заснування газової промисловості України.

У 1948 році побудований газопровід «Дашава-Київ». Цей рік прийнято вважати роком заснування газотранспортної системи України. На той час «Дашава-Київ» був найпотужнішим газопроводом в Європі, його пропускна здатність становила близько 2 млрд.куб.м. на рік.

У 1951 році «Дашава-Київ» був продовжений до Москви (Дашава - Москва).

Бурхливий розвиток газотранспортна система України отримала в 60-70 роки. У 1967 році після введення в експлуатацію магістрального газопроводу «Долина-Ужгород-Західний кордон» (газопровід «Братство») почалася подача українського і російського газу в країни Центральної і Західної Європи.

У 70-80 роки почалося будівництво трансконтинентальних газопроводів «Союз», Уренгой-Ужгород, «Прогрес» і ряду інших.

У 1970 році загальна довжина газопроводів становила 11,5 тис. км., В 1980 році 18 тис.км., в 1990 році - майже 30 тис. км.

Газотранспортна система України складається з магістральних газопроводів , розподільних мереж, газосховищ, компресійних і газовимірювальних станцій.

Газотранспортна система України є другою в Європі і однією з найбільших у світі.

ГТС «Укртрансгаз» складається з магістральних газопроводів протяжністю 37,6 тис. км в однонитковому обчисленні, 71 компресорної станції загальною потужністю 5405 МВт. Пропускна спроможність на кордоні РФ з Україною становить 288 млрд куб. м, на кордоні України з Польщею, Румунією, Білоруссю, Молдовою - 178,5 млрд куб. м, у тому числі з країнами ЄС - 142,5 млрд куб. м  .

У 2007 через українські газопроводи до Європи було прокачано 115 млрд куб. м російського газу.

Загальна протяжність газопроводів України складає 283,2 тис. км

Природний газ надходить на Україну 22 магістральними газопроводами («Союз», «Прогрес», « Уренгой - Помари - Ужгород »тощо), а виходить за межі України - по 15. Протяжність газопроводів - 37,1 тис. км, у тому числі 14 тис. км - трубопроводи найбільшого діаметра (1020-1420 мм).Довжина розподільних мереж - 246,1 тис. км.

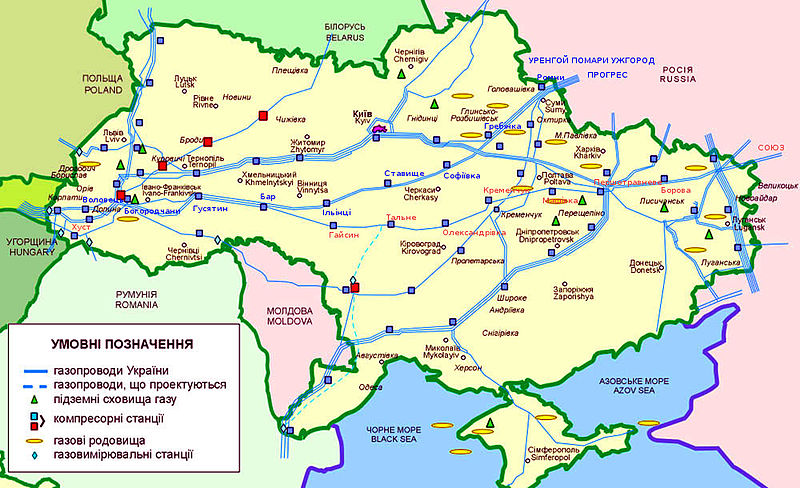

Р исунок 1.1. Газотранспортна система України

Система об'єднує 72 компресійні станції (122 компресорних цехи) і 13 підземних сховищ з найбільшим в Європі після Росії активним обсягом газу - більше 32 млрд куб. м або 21,3% від загальноєвропейської активної ємності. Мережа підземного зберігання газу включає чотири комплекси: Західноукраїнський (Передкарпатський), Київський, Донецький і Південноукраїнський.

«Газовимірювальна Станція» (ГІС) - станція, на якій проводиться вимірювання кількості та визначення якості переданого природного газу.

Облік надходить на Україну газу здійснюється на дев'яти газовимірювальних станціях (ГВС) і двох пунктах вимірювання газу: дві ГВС на території Білорусії, решта - в РФ.

1. Суджа (Курська обл.)

2. Валуйки

3. Писарівка

4. Сохрановка (Ростовська обл.)

Облік транспортованого за межі України газу здійснюється на десяти прикордонних ГВС. З них дев'ять перебувають на території України і одна в РФ.

За однією ГІС на кордонах з Польщею, Словаччиною, Угорщиною і Росією, дві ГВС - на кордоні з Румунією («Орловка»), три - з Молдовою («Гребеники»).

1. «Берегово»

2. «Гребеники» (на кордоні з Молдовою)

3. «Дроздовичі»

4. «Орловка» (Одеська обл.)

5. «Теково»

6. «Ужгород»

Видобувається Україною газ після обробки потрапляє в ГТС України через ГВС, ПРГ та ГРС: 68 станцій ДК «Укргазвидобування», 13 станцій ВАТ «Укрнафта» і безпосередньо споживачам через 177 газорозподільних станцій (ГРС). Передача газу з газотранспортної системи в газорозподільну мережу відбувається на 1416 ГРС.

Починаючи з 2002 року на Україні для обліку природного газу застосовуються тільки  сучасні електронні та електронно-механічні прилади.
