ВАРІАНТ № 1

Практична робота № 1

Тема: Вимірювання геометричних характеристик об`єктів прямим та посереднім способом.

Ціль: навчитися проводити вимірювання прямим і посереднім способом

Завдання: потрібно визначити висоту димової труби від її заснування до верхньої кромки

Вихідні дані

D = 85.35 м

γ = 27° 17 '

γ₁ = 42° 38'

γ₂ = 7° 20'

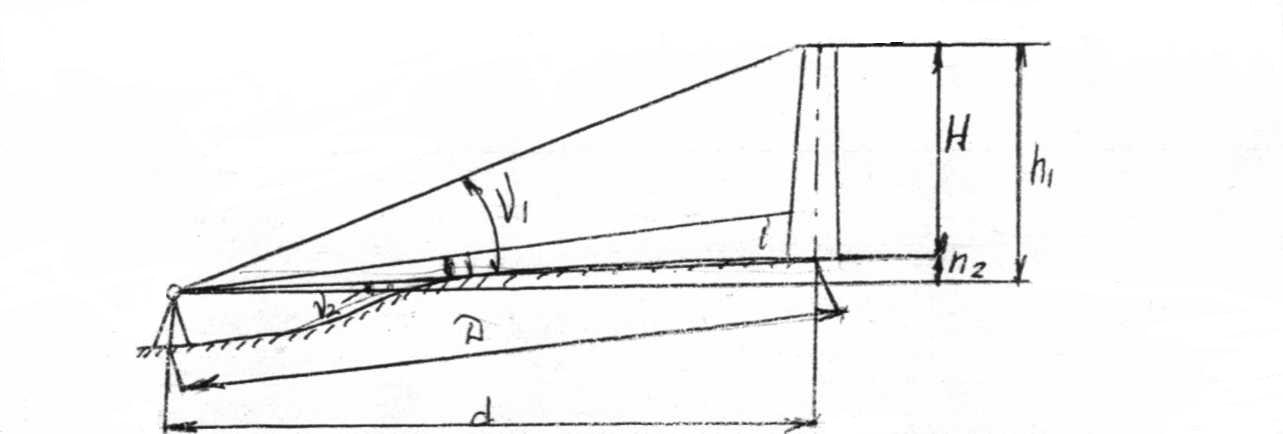

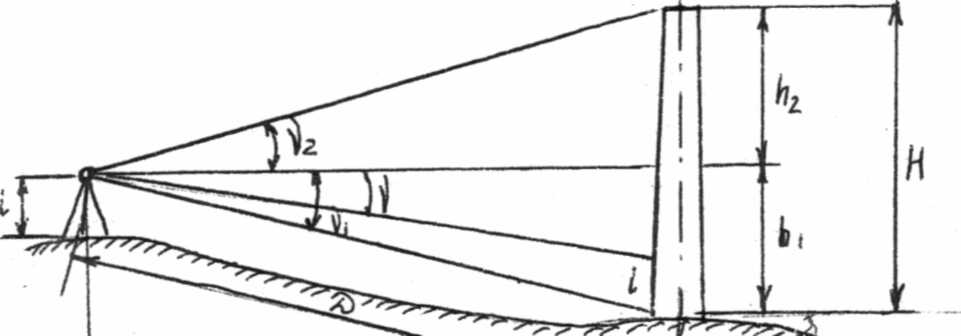

Для цього теодоліт встановлюють так, щоб добре було видно підстава і верх труби. Вимірюють стрічкою відстань D від теодоліта до підстави труби і за допомогою теодоліта кут нахилу γ цієї лінії до горизонту. За цим величинам обчислюють горизонтальне положення d лінії місцевості. Потім заміряють кути γ₁ і γ₂ при двох положеннях вертикального круга, візуючи послідовно на верх труби і на її підставу. Висоту споруди визначають за формулами:

Н = h₁ + h₂ h₁ = d tgγ₁ h₂ = d tgγ₂ d = D cos γ Для контролю правильності визначення висоти споруди збільшують відстань від споруди до теодоліта і повторюють вимірювання. Різниця отриманих результатів не повинна перевищувати ± 5см

ВАРІАНТ № 11

Практична робота № 1

Тема: Вимірювання геометричних характеристик об`єктів прямим та посереднім способом.

Ціль: навчитися проводити вимірювання прямим і посереднім способом

Завдання: потрібно визначити висоту димової труби від її заснування до верхньої кромки

Вихідні дані

D = 115.2 5 м

γ = 37° 17 '

γ₁ = 82° 38'

γ₂ = 9° 20'

Для цього теодоліт встановлюють так, щоб добре було видно підстава і верх труби. Вимірюють стрічкою відстань D від теодоліта до підстави труби і за допомогою теодоліта кут нахилу γ цієї лінії до горизонту. За цим величинам обчислюють горизонтальне положення d лінії місцевості. Потім заміряють кути γ₁ і γ₂ при двох положеннях вертикального круга, візуючи послідовно на верх труби і на її підставу. Висоту споруди визначають за формулами:

Н = h₁ + h₂ h₁ = d tgγ₁ h₂ = d tgγ₂ d = D cos γ Для контролю правильності визначення висоти споруди збільшують відстань від споруди до теодоліта і повторюють вимірювання. Різниця отриманих результатів не повинна перевищувати ± 5см

ВАРІАНТ № 2

Практична робота № 1

Тема: Вимірювання геометричних характеристик об`єктів прямим та посереднім способом.

Ціль: навчитися проводити вимірювання прямим і посереднім способом

Завдання: потрібно визначити висоту димової труби від її заснування до верхньої кромки

Вихідні дані

D = 89.35 м

γ = 27° 17 '

γ₁ = 32° 38'

γ₂ = 27° 20'

Для цього теодоліт встановлюють так, щоб добре було видно підстава і верх труби. Вимірюють стрічкою відстань D від теодоліта до підстави труби і за допомогою теодоліта кут нахилу γ цієї лінії до горизонту. За цим величинам обчислюють горизонтальне положення d лінії місцевості. Потім заміряють кути γ₁ і γ₂ при двох положеннях вертикального круга, візуючи послідовно на верх труби і на її підставу. Висоту споруди визначають за формулами:

Н = h₁ + h₂ h₁ = d tgγ₁ h₂ = d tgγ₂ d = D cos γ Для контролю правильності визначення висоти споруди збільшують відстань від споруди до теодоліта і повторюють вимірювання. Різниця отриманих результатів не повинна перевищувати ± 5см

ВАРІАНТ № 12
