Практическое занятие № 1

«Проектирование и расчет рабочего настила».

Учебная цел

ь: научиться проектировать рабочий настил

Задания для практического занятия и алгоритм их решения:

6. Деревянная основа под кровлю из еврошифера ONDURA (вес 3,4 кг/м2 состоит из досок сечением 25х75 мм, уложенных с шагом 300 мм, древесина - сосна 3 сорта. Обрешетка опирается на стропильные ноги, размещенные через 0,65 м одна от другой, стропильная нога из двух досок сечением 50х175 мм, подкос сечением (h)50х100 мм, прогон сечением 100х100 мм, выполнены из сосны 1 сорта. Пролет равен 5 м, привязка к несущей стене 200 мм, угол наклона стропильной ноги 320. V снеговой район (320 кг/м2).

Задача.

Деревянная основа под кровлю из еврошифера ONDURA (вес 3,4 кг/м2) состоит из нижнего разреженного рабочего настила (доски сечением 2,5х7,5 см, уложенные с зазорам 30 см) и верхнего сплошного косого настила толщиной 10 мм. Настилы опираются на стропильные ноги, размещенные через 0,65 м одна от другой.

Нормативный снеговой покров 320 Н/м², уклон кровли 32⁰, коэффициент 0,813 Полоса шириной 1 м.

Подсчет нагрузок в Н на погонный метр

Элементы	Подсчет нагрузки	Нормативная нагрузка, Н/м	Коэффициент надежности по нагрузке,	Расчетная нагрузка, Н/м
1. Кровельный материал	Вес=3,4*10	34	1,3	44,2
2. Защитный настил	=0,010*7000	70	1,1	77
3. Рабочий настил	=0,025*0,075*500*10/(100/(7,5+30))	24,99	1,1	27,5
Итого:		128,99		148,7
Снеговая нагрузка	=3200*0,813	1821,12	0,7	2601,6
Итого:		1950,02		2750,3
С учетом		1852,52		((q)в 4 задаче) 2612,78

Расчетный пролет настила l = 0,65 м.

Сочетание нагрузок:

1. собственный вес и снег;

2. собственный вес и сосредоточенный груз.

Максимальный изгибающий момент при первом сочетании нагрузок (собственный вес + снег):

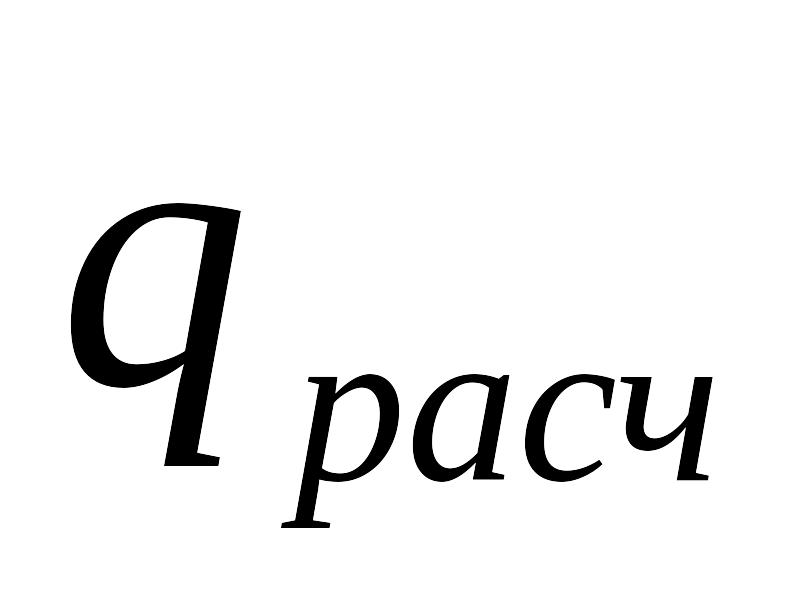

= 0,125*2612,78*0,65²=137,99 Н*м

где q – равномерно распределенная нагрузка от собственного веса и снега

Так как есть защитный настил действие сосредоточенного груза от веса человека с инструментом считается распределенным на ширину 0,5 м.

Расчетная сосредоточенная нагрузка на ширину настила 1 м:

Максимальный изгибающий момент при 2-ом сочетании (собственный вес + сосредоточенный груз):

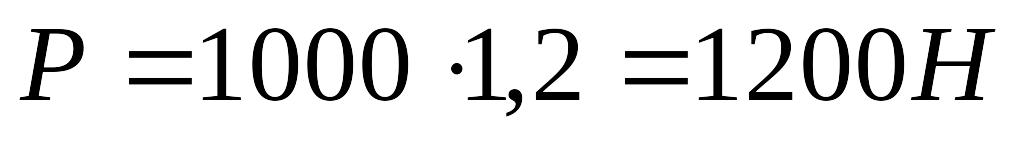

=0,07*148,7*0,65²+0,207*2400*0,65=327,32Н*м,

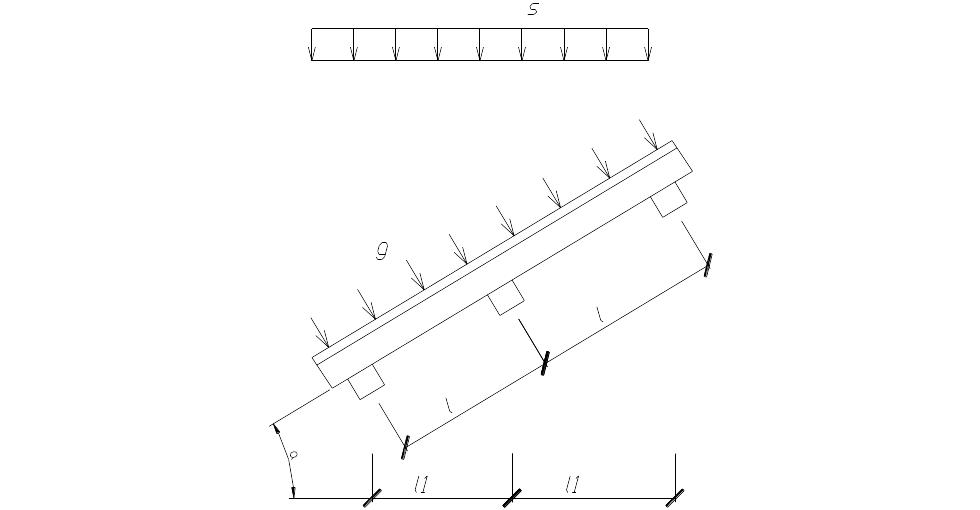

Схема загружения поперечного рабочего настила

Более невыгодный для проверки прочности настила … случай

Момент сопротивления настила см³ =((7,5*2,5²)/6)*(100/(2,5+30)=24,03см³

Проверка прочности =32,73/24,03=1,36>0,85

Вывод: прочность не обеспечена=> беру сечение 32х100

Момент сопротивления настила (10*3,2²)/6)*(100/(3,2+30)=51,41см³

Проверка прочности =32,73/51,41=0,64<0,85

Вывод: прочность обеспечена, принимаю доску с сечением 32х100

Момент инерции: см⁴=51,41*(3,2/2)=82,26 см⁴

Прогиб: q=0.018

f=(2,13*0,018*17850625)/(384*1000*82,26)=684392,962/3158784=0,22

Относительный прогиб =0,22/65=0,003<0,007

Вывод: жесткость обеспечена

Индивидуальное задание (по вариантам):

Время на выполнение: 2 учебных часа

Практическое занятие № 2 «Проектирование и расчет обрешетки».

Учебная цель: научиться проектировать обрешетку

Задания для практического занятия и алгоритм их решения:

Задача.

Деревянная основа под кровлю из еврошифера ONDURA(вес 3,4 кг/м2) состоит из рабочего настила (доски/бруски сечением 25х75 мм см, уложенные с шагом 30 см), выполненного из сосны 3 сорта. Настил опирается на стропильные ноги, размещенные через 0,65 м одна от другой. Класс ответственности II, коэффициент надежности по назначению здания , условия эксплуатации Б2,

6. Деревянная основа под кровлю из еврошифера ONDURA (вес 3,4 кг/м2) состоит из досок сечением 25х75 мм, уложенных с шагом 300 мм, древесина - сосна 3 сорта. Обрешетка опирается на стропильные ноги, размещенные через 0,65 м одна от другой, стропильная нога из двух досок сечением 50х175 мм, подкос сечением 50х100 мм, прогон сечением 100х100 мм, выполнены из сосны 1 сорта. Пролет равен 5 м, привязка к несущей стене 200 мм, угол наклона стропильной ноги 320. V снеговой район (320 кг/м2).

Проверка прочности и жесткости рабочего настила

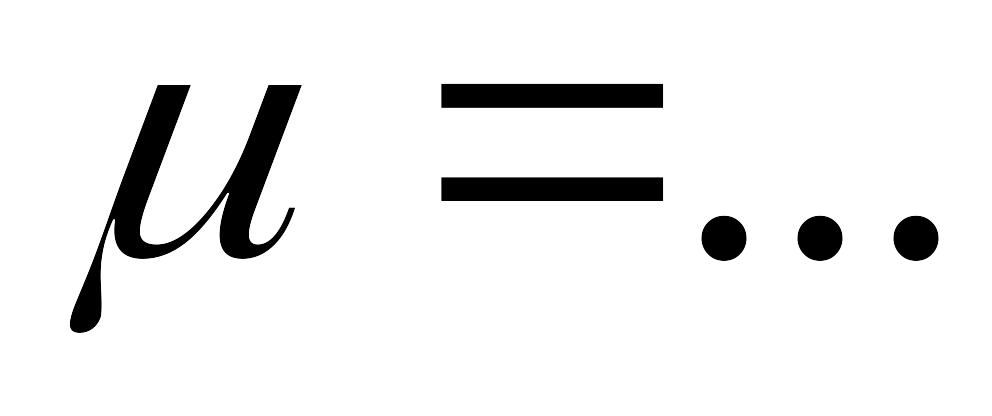

Нормативный снеговой покров 3200*0,7=2240 Н/м², уклон кровли 32, коэффициент перехода от веса снеговой нагрузки на покрытия к снеговому покрову земли (по схеме 1 приложения 3 СНиПа «Нагрузки и воздействия») 0,813.

Подсчет нагрузок в Н на погонный метр

Наименование нагрузки	Подсчет нагрузки	Нормативная нагрузка, Н/м	Коэффициент надежности по нагрузке,	Расчетная нагрузка, Н/м
I. Постоянная 1. Конструкция кровли		34	1,05	35,7
2. Обрешетка		37,5	1,1	41,25
Итого:		71,5(gн)		76,95(эту)
II. Временная Снеговая нагрузка	3200*0,813	1821,12	0,7	2601,6
Итого:		1893,1		(gр) =2678,55
С учетом		qн=1798,445		qр=2544,62

Расчетный пролет настила l =0,65 (шаг стропил) м.

Обрешетка рассчитывается как двухпролетная балка на 2 сочетания нагрузок:

- собственный вес и снег;

- собственный вес и сосредоточенный груз.

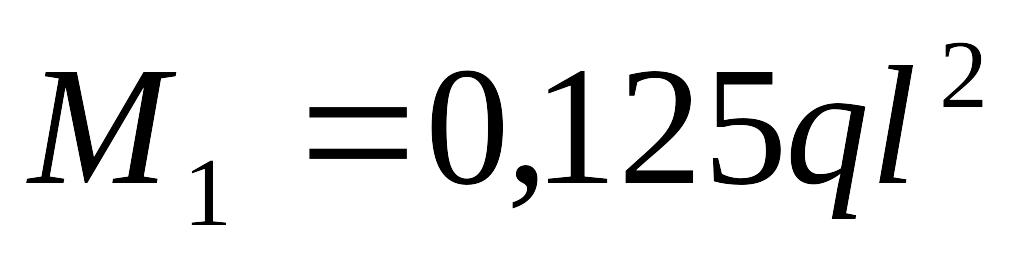

Максимальный изгибающий момент при первом сочетании нагрузок (собственный вес + снег):

=0,125*2544,62*0,422=13,42Нм (Нм=кНсм)

где q – равномерно распределенная нагрузка от собственного веса и снега

Действие сосредоточенного груза от веса человека с инструментом считается равным

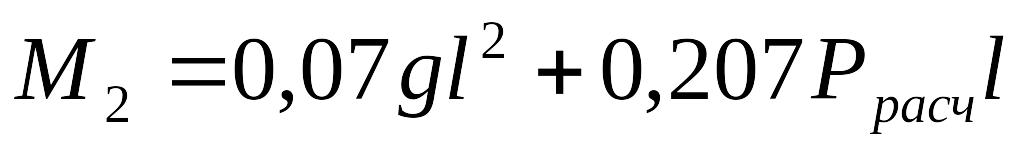

Максимальный изгибающий момент при 2-ом сочетании (собственный вес + сосредоточенный груз):

=0,07*76,95*0,42+0,207*1200*0,65=163,72=16,37(Нм=кНсм)

Более невыгодный - 16,37 случай (выбирается по большему изгибающему моменту).

Так как плоскость действия нагрузки не совпадает с главными плоскостями сечения бруска, то брусок рассчитывается на косой изгиб.

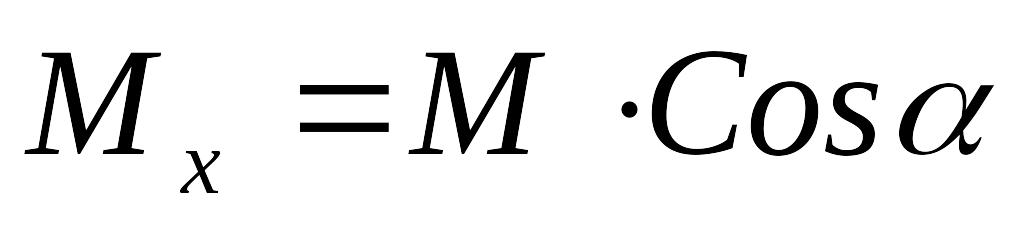

Изгибающий момент относительно осей х и у:

=16,37*0,848=13,88

=16,37*0,529=8,66

Моменты сопротивления сечения:

= (7,5*2,2²)/6=6,05 (см³) – для квадратного сечения

=6,05 и =(7,5²*2,2)/6=20,62 (см³) – для прямоугольного сечения

Моменты инерции сечения:

= (2,2*7,5³)/12= 6,65(см⁴) – для квадратного сечения

=6,65 и =(2,2³*7,5)/12=77,34 (см⁴) – для прямоугольного сечения

Проверка несущей способности бруска обрешетки:

=13,88/6,05+8,66/20,62=2,29+0,42=2,7>0,85

Вывод: прочность не обеспечена=> берем сечение 25х100

Моменты сопротивления сечения:

= (2,2*10²)/6=8,1(см³) – для квадратного сечения

=8,1 и =(2,2²*10)/6=36,67 (см³) – для прямоугольного сечения

Моменты инерции сечения:

= (2,2*10³)/12= 8,87(см⁴) – для квадратного сечения

=8,87 и =(2,2³*10)/12=183,33 (см⁴) – для прямоугольного сечения

Проверка несущей способности бруска обрешетки:

=13,88/8,1+8,66/36,67=1,71+0,24=1,95>0,85

Вывод: прочность не обеспечена=> берем сечение 32х100

Моменты сопротивления сечения:

= (10*3,2²)/6=17,1(см³) – для квадратного сечения

=17,1 и =(10²*3,2)/6=53,33 (см³) – для прямоугольного сечения

Моменты инерции сечения:

= (10*3,2³)/12= 8,53(см⁴) – для квадратного сечения

=8,53 и =(10³*3,2)/12=266,67 (см⁴) – для прямоугольного сечения

Проверка несущей способности бруска обрешетки:

=13,88/17,1+8,66/53,33=0,8+0,2=1>0,85

Вывод: прочность не обеспечена=> берем сечение 40х100

Моменты сопротивления сечения:

= (10*4²)/6=26,7(см³) – для квадратного сечения

=26,7 и =(10²*4)/6=66,7 (см³) – для прямоугольного сечения

Моменты инерции сечения:

= (10*4³)/12= 53,33(см⁴) – для квадратного сечения

=8,53 и =(10³*4)/12=333,33 (см⁴) – для прямоугольного сечения

Проверка несущей способности бруска обрешетки:

=13,88/26,7+8,66/66,7=0,52+0,13=0,65<0,85

Вывод: прочность обеспечена=> берем сечение 40х100

Проверка прогиба бруска:

=

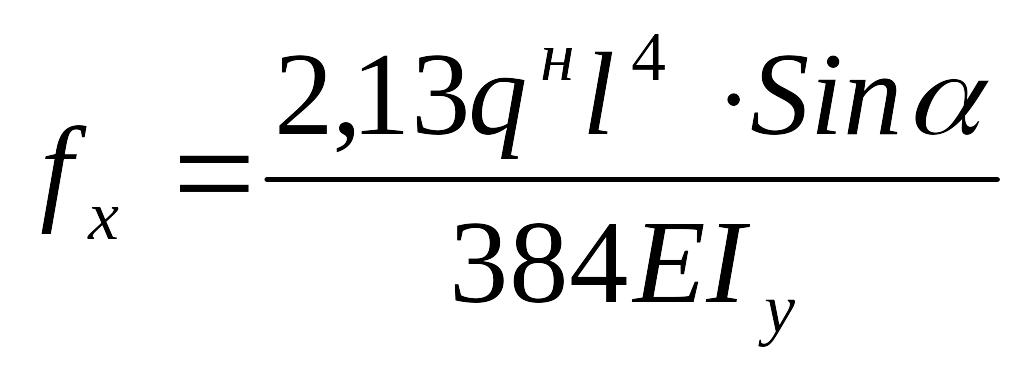

2,13*0,018*17850625*0,834/(384*1000*8,53)=570783,73/3275520=0,17

=

2,13*0,018*17850625*0,551/(384*1000*333,33)= 377100,522/127987200=0,003 =корень из 0,17²+0,003² =крень из0,0289+0,000009=0,17 (см)

Относительный прогиб:

=0,17/65=0,003<0,007

Вывод: жесткость обеспечена

Индивидуальное задание (по вариантам):

6. Деревянная основа под кровлю из еврошифера ONDURA (вес 3,4 кг/м2) состоит из досок сечением 25х75 мм, уложенных с шагом 300 мм, древесина - сосна 3 сорта. Обрешетка опирается на стропильные ноги, размещенные через 0,65 м одна от другой, стропильная нога из двух досок сечением 50х175 мм, подкос сечением 50х100 мм, прогон сечением 100х100 мм, выполнены из сосны 1 сорта. Пролет равен 5 м, привязка к несущей стене 200 мм, угол наклона стропильной ноги 32⁰. V снеговой район (320 кг/м2).

Время на выполнение: 2 учебных часа
