Параметры создаваемого размера

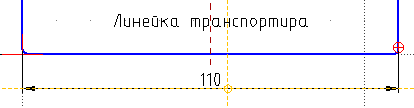

Давайте проставим высоту и ширину линейки транспортира. Для задания размера необходимо указать две точки (опорные точки размера) используя например привязку по конечным точкам, а затем положение размерной линии со стрелками и надписью - тут подойдет привязка по сетке. При использовании правильного масштаба значение размера проставляется автоматически.

  Затем необходимо будет проставить недостающие радиальные размеры дуги транспортира, я думаю вы самостоятельно сможете сделать это. Различные параметры создаваемых размеров (длина стрелки, размер шрифта и т.п.) можно поменять в "Правка - > Параметры чертежа -> Размеры".

Надписи на чертеже

Надписи (тектовые или строковые объекты) на чертеж возможно добавить путем вызова функции вставки текста через главное меню "Черчение -> Текст" или с помощью панели инструментов, или просто нажав tx. В результате активации функции откроется окно вставки текста.

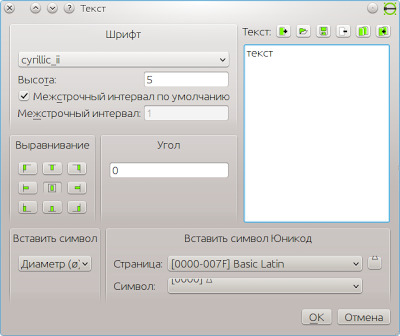

 Окно вставки текста

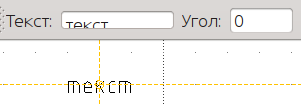

Здесь можно ввести сам текст (не обязательно одно строчный), выбрать кодировку и высоту текста, указать угол вставки, вставить спецсимволы, а также указать выравнивание относительно точки привязки текста (по центру, справа вверху и т.п.). После указания всех параметров и нажатия клавиши ОК программа попросит указать координаты вставки текста. На панели свойств мы также увидим, что возможно на лету изменять содержимое текстового блока, а также угол вставки.

 Упражнение: попробуйте самостоятельно вставить надписи "Линейка транспортира" "Дуга транспортира".

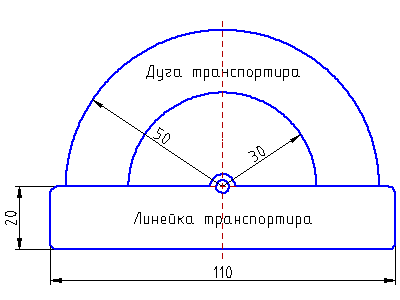

Чертеж транспортира с размерами и осевыми

 Визуальная работа со слоями

Слои предоставляют нам возможность гибко управлять объектами на чертеже. На панели списка слоев можно найти такие функции, как изменение видимости слоев (иконка с глазом), а также возможности замораживать слой для редактирования (иконка с замком). Используя данные функции можно разгружать сложные чертежи визуально, а также замораживать те слои, которые нежелательно редактировать.

Упражнение: попробуйте изменить видимость слоев, а также посмотрите, на что влияет замораживание/размораживание слоя.

 Предпросмотр и печать чертежа

Предпросмотр чертежа перед печатью можно выполнить нажав "Файл -> Предпросмотр". Параметры печати можно указань на специальной панели, появляющейся в верхней части окна программы. Там указываются такие параметры как масштаб вывода и цвет чертежа (черно-белый, цветной). Выйти из предпросмотра можно через все тот же "Файл -> Предпросмотр".



Параметры печати

Указать формат бумаги, на которой планируется выводить чертеж можно в "Правка - > Параметры чертежа -> Бумага". Печать чертежа осуществляется через главное меню "Файл -> Печать". Я бы рекомендовал печать чертежи сначала в pdf-файл, чтобы можно было их предварительно просмотреть в предпечатном виде. С помощью "Файл -> Экпорт" возможно сохранить чертеж в одном из графических форматов. Можно печатать чертежи на обычном принтере А4 так, чтобы можно было потом собрать их в лист большего формата (А3, А2, А1).
