Редактирование и оформление
Выделение объектов на чертеже

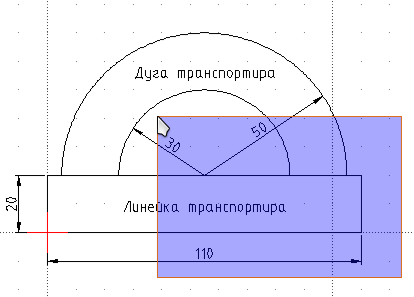

В CAD, в отличии от бумажного черчения, объекты чертежа возможно легко изменять. Первым этапом, необходимым для изменения объекта, зачастую служит его выделение. Выделение в LibreCAD устроено довольно просто и знакомо. Первый метод - нажать левой кнопкой мыши на выбираемый примитив. Однако, зачастую требуется выбрать несколько объектов чертежа. Первый способ сделать это - зажав клавишу Ctrl поочередно выбирать объекты. Более производительный и менее точный способ - зажав кнопку мыши на точке свободного пространства протянуть ее таким образом, чтобы в полученный прямоугольник были захвачены требуемые объекты. Существуют также продвинутые возможности, доступные по средствам меню "Выбор", но нам пока будет достаточно базового функционала. Не забывайте, что отменить выделение можно двукратным нажатием клавиши Esc.
Выделение объектов на чертеже
Упражнение: попробуйте выделить различные примитивы на чертеже транспортира.
Удаление объектов
Простейшим редактированием является удаление объекта. Удалить выделенный объект (объекты) можно нажатием клавиши Del. Упражнение: удалите размеры и надписи с чертежа, они нам будут только мешать.
Строим центральную точку транспортира

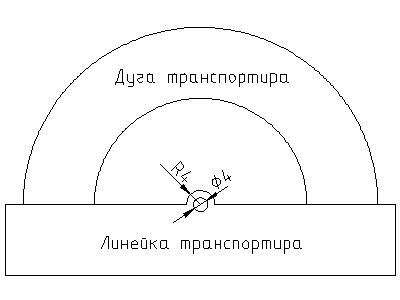

Часто у транспортиров бывает в центре маленькая дуга с отверстием для точного позиционирования относительно какой-то точки. Как выглядит это дело показано на рисунке.
Что же, приступим к созданию данного элемента. Для начала построим окружность в центе верхнего отрезка линейки транспортира. Для этого перейдем в подменю "окружности" панели инструментов и выберем построение окружности по центру и точке (или центру и радиусу). Теперь методами, рассмотренными в прошлой статье позиционируем центр окружности в центр отрезка и укажем в командной строке радиус 2. После построения окружности теми же методами построим дугу с радиусом 4.
Редактирование объектов

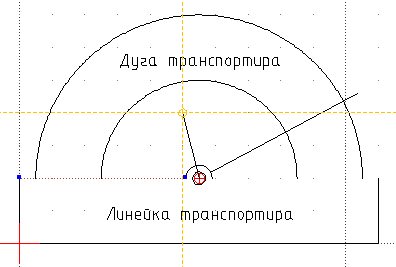

Вроде бы наша центральная окружность построена, но выглядит наш чертеж из-за самопересечений неправильно. Но не стоит расстраиваться, исправить эту ситуацию с помощью инструментов редактирования LibreCAD несложно. Для начала воспользуемся одной из самых мощных функций редактирования - выравниванием: Изменение -> Выровнять. После запуска функции приглашение в командной строке поменяется - нам предложат выбрать ограничивающей объект. Нажмем на левую часть малой дуги. Приглашение командной строки теперь укажет выбрать объект для выравнивания. Нажмем на верхний отрезок линейки в месте, находящимся левее дуги. В результате действия функции отрезок будет выровнен с дугой. Завершим действие функции (двойной Esc).
Выравнивание линии
Что же, теперь самопересечений у нас нет. Однако выравнивание отрезка по дуге оголило правую часть линейки. Для того, чтобы быстро поправить ситуацию без дополнительных построений воспользуемся функцией зеркального отражения: Изменение -> Зеркально отразить. Обратите внимание, что после активации функции содержание панели инструментов изменилось - теперь там находятся функции для выбора объектив, а приглашение командной строки гласит о необходимости выбора объектов для зеркалирования. Если вы предварительно выбрали отрезок, то вам не требуется совершать никаких действий. Если же нет, выберите его и нажмите клавишу далее на панели инструментов, или же клавишу Enter на клавиатуре.
Теперь нам будет предложено указать первую точку на линии симметрии. С помощью позиционирования по центрам укажем точку в центре окружности. Теперь переключимся на позиционирование по средним точкам (snap to middle points) и в качестве второй точки середину одной из больших дуг транспортира. После указания второй точки выскочит окошко, спрашивающее о параметрах зеркалирования. Нам следует указать, что оригинал нужно сохранить. а остальные функции нам пока не интересны. В результате действия функции у нас появится зеркальная копия отрезка, которая заполнит пустое пространство.
Зеркальное отображение
Что же, внесем финальный штрих в геометрическое строение транспортира - сделаем его углы скругленными. Для таких операций в LibreCAD имеется специальная функция: Изменение -> Скругление. После активации функции нам будет предложено указать первый объект. Однако, не будем торопится, для начала в панели свойств укажим радиус - 2, а таке активируем галочку, гласящую об усечении линий.
Параметры скругления
Теперь нам предстоит поработать с линейкой транспортира. Необходимо поочередно выбирать соседние стророны линейки, и таким образом создать скургления всех четырех углов.
