6 Самостійна робота 5

Тема: Визначення передаточного відношення складної механічної передачі

Питання, що розглядаються

1. Передаточне відношення зубчастої передачі

2. Кутові та колові швидкості

3. Розв’язання задач

До самостійної роботи слід приступати після вивчення теми «Кінематика обертового руху», з'ясувавши поняття про кутову то колову швидкості, передаточне відношення зубчастої передачі.

Основним кінематичним параметром зубчастих передач є передаточне число

u₁₂= , (1)

де кутові швидкості шестерні та колеса

кількість зубців шестерні та колеса. Передаточне число складної зубчастої передачі дорівнює добутку передаточних чисел її складових передач:

u_1n= (2)

Колова швидкість при обертовому русі

V=ωR (3)

Кутова швидкість пов’язана із кількістю обертів співвідношенням:

(4)

Задача 1.Визначте загальне передаточне число приводу та швидкість пересування вантажного крану, якщо кількість обертів електродвигуна n та відома кількість зубців зубчастих коліс z₁, z₂, z₃, z₄.

Таблиця 1-Вихідні дані задачі 1

№ варіанту	z1	z2	z3	z4	D, мм	n об/хв
1	32	192	27	135	620	1450
2	18	72	17	34	400	1200
3	19	76	22	110	420	1400
4	20	120	24	120	450	1450
5	21	105	25	100	500	1000
6	22	66	17	68	350	950
7	25	100	20	60	550	1200
8	18	72	22	66	450	1250
9	20	60	15	45	400	1400
10	24	76	25	75	600	1450

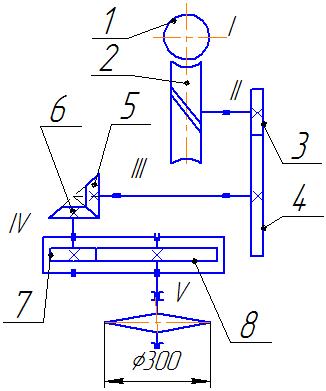

Задача 2. Визначте загальне передаточне число приводу, кутові швидкості валів І-V та швидкість ланцюга зірочки 8 якщо відома кількість обертів чер’вяка n та кількість зубців зубчастих коліс z₁, z₂, z₃, z₄, z₅, z₆, z₇, z_8.

Таблиця 2-Вихідні дані задачі 2

№ Вар.	z1	z2	z3	z4	z5	z6	z7	z8	n об/хв
1	4	40	20	40	18	36	25	100	1450
2	2	30	17	34	20	40	20	80	1200
3	1	20	22	44	19	38	24	96	1400
4	2	30	24	48	20	40	22	88	1450
5	3	30	25	50	22	44	20	80	1000
6	4	60	17	51	21	42	17	68	950
7	2	34	20	40	17	34	24	96	1200
8	2	30	22	44	20	40	20	80	1250
9	4	40	15	51	18	36	22	88	1400
10	1	18	25	50	19	38	17	68	1450

Примітка: Варіант відповідає останній цифрі номера у списку групи.

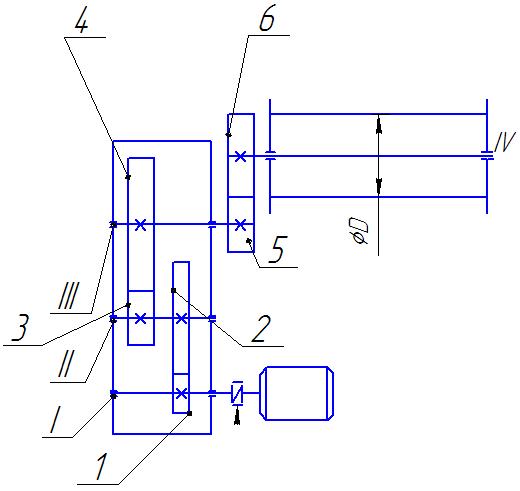

Задача 3. Визначте загальне передаточне число приводу вантажної лебідки, кутові швидкості валів І-ІV та швидкість троса барабана, якщо відома обертів електродвигуна n та кількість зубців зубчастих коліс z₁, z₂, z₃, z₄, z₅, z₆.

Таблиця 3-Вихідні дані задачі 3

№ варіанту	z1	z2	z3	z4	z5	z6	n , об/хв
1	17	51	20	40	18	36	1450
2	18	36	17	34	20	40	1200
3	19	38	22	44	19	38	1400
4	20	50	24	48	20	40	1450
5	21	42	25	50	22	44	1000
6	22	44	17	51	21	42	950
7	25	50	20	40	17	34	1200
8	18	45	22	44	20	40	1250
9	20	40	15	51	18	36	1400
10	24	48	25	50	19	38	1450

Примітка: Варіант відповідає останній цифрі номера у списку групи.

Питання для самоконтролю

1. Вивести формулу передаточного числа передачі

2. Визначте напрямок обертання барабана лебідки в задачі 3, якщо вал електродвигуна обертається за годинниковою стрілкою.
