Обробка результатів досліду

Обчислити величини, наведені в таблиці. Обчислення зробити за формулами:

За результатами вимірювань побудувати в масштабі шість векторних діаграм, приклади побудови за допомогою циркуля діаграм показані на мал.3.3: для активного симетричного навантаження мал. 3.3, досліди «а» і «б»; для активного несиметричного навантаження мал. 3.3, дослід «в»; для активного несиметричного навантаження в трипровідноковій системі мал. 3.3, дослід «г»; для активно-емнісного навантаження у чотирипровідниковій системі мал. 3.3, дослід «д»; для активного рівномірного навантаження в чотирипровідниковій системі при обриві лінійного проводу мал. 3.3, дослід «е» ; для активного рівномірного навантаження в трипровідниковій системі при обриві лінійного проводу мал. 3.3, дослід «ж».

За даними таблиці для режимів дослідів «в» і «д» записати комплекси фазних і лінійних струмів і напруг, прийнявши комплекс дійсним числом.

Зробити висновок про необхідність нейтрального проводу.

Мал 3.3

Контрольні питання

1. Які з'єднання споживачів називають з'єднанням “зіркою”?

2. Яке значення має нульовий провід? У якому випадку застосовують трипровідникову систему (без нульового проводу)?

3. Які співвідношення між фазними і лінійними струмами, між фазними і лінійними напругами при з'єднанні споживачів “зіркою”?

4. Як визначається активна і реактивна потужності у фазі і у системі?

5. Яке навантаження називається симетричним?

6. Чому буде дорівнювати струм нейтрального проводу у випадку обриву одного з лінійних проводів, якщо навантаження кожної фази було симетричним?

7. Пояснити побудову векторних діаграм .

_{Лабораторна робота № 4}

ДОСЛІДЖЕННЯ ТРИФАЗНОГО колА ПРИ З'ЄДНАННІ приймачів “ТРИКУТНИКОМ”

Мета роботи: дослідити трифазне коло при з'єднанні приймачів “трикутником”; визначити співвідношення між лінійними і фазними струмами в системі, з'єднаної “трикутником”, при різних режимах роботи кола; навчитися вимірювати й обчислювати напругу, струми і потужність, а також будувати векторні діаграми за даними досліду.

Основні теоретичні положення

За схемою "трикутник" з'єднуються приймачі, номінальна напруга котрих дорівнює лінійній напрузі джерела. При цьому кожна фаза навантаження приймача виявляється підключеною до лінійної напруги:

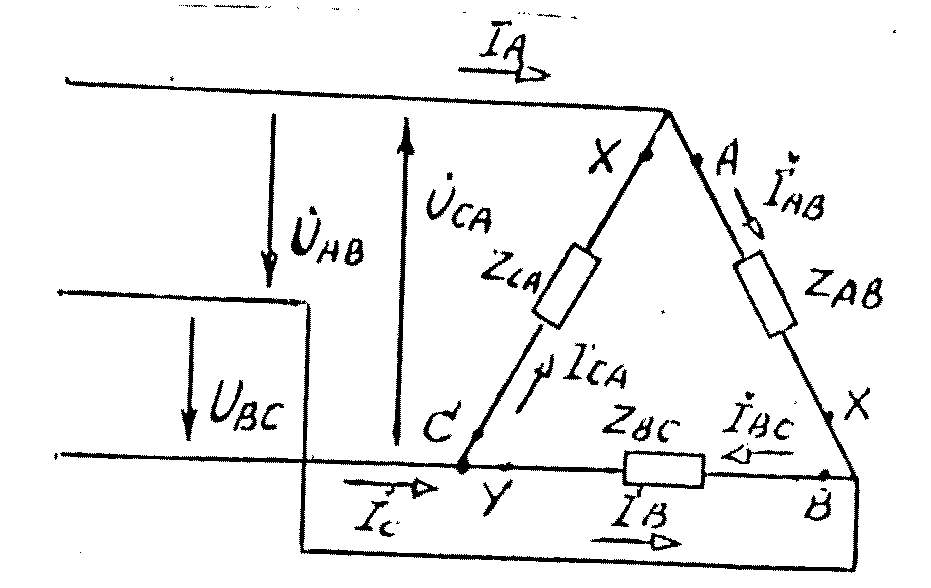

Для з'єднання трьох однофазних приймачів трикутником кінець Х " першого приймача з'єднують із початком " В " другого, кінець " Y " другого приймача з'єднують із початком "С" третього, а кінець " Z " третього з початком " А " першого приймача (мал.4.1).

Мал.4.1

Співвідношення між лінійними і фазними струмами можуть бути отримані, якщо для кожної вузлової точки споживача А,B,С застосувати перший закон Кирхгофа. З мал 4.1, на якому, нанесені умовно позитивні напруги струмів видно, що:

İ_А=İ_АВ- İ_СА ; İ_В=İ_ВС- İ_АВ; İ_С=İ_СА- İ_ВС.

Cума лінійних струмів у такому колі при будь-яких значеннях фазних навантажень завжди дорівнює нулю, у цьому неважко переконатися, склавши ліві і праві частини даних рівнянь.

При симетричному навантаженні фаз усі лінійні струми рівні і перевищують значення фазних струмів у разів (див. діаграму на мал.4.2.).

Оскільки лінійні напруги джерела практично не змінюються за умови малого падіння напруги в провідниках , що підводять, то кожна фаза приймача працює незалежно одна від одної, і “трикутником” з'єднують як симетричне, так і несиметричне навантаження.

З аписавши фазні напруги приймача в комплексній формі і прийнявши

за дійсне число , отримаємо .

Мал.4.2

Значення фазних струмів обчислюється за законом Ома

Активну, реактивну і сумарну потужності фаз кола знаходять як:

При симетричному навантаженні
