Методичні вказівки до виконання курсового проекту з дисципліни «Геодезія» складені відповідно до програми курсу «Геодезія» і є підсумковою роботою з вивчення даного курсу. Наведено докладні вказівки до виконання ряду геодезичних робіт, пов'язаних з полігонометрією 4 класу та тріангуляцією 1 розряду. Розглянуто питання щодо створення нівелірних мереж Ш та IV класів. Методичні вказівки розроблені з метою надання допомоги студентам при виконанні курсової роботи та самостійних геодезичних розрахунків.

Наведено список рекомендованої літератури.

ЗМІСТ

Загальні відомості
1 2	Визначення координат кутів рамки трапеції масштабу 1:25000 і визначення аркушів карти 1:2000. Складання схеми ділянки
3 4	Розробка оцінка проекту прив'язки полігонометричного ходу 4 класу Розробка проекту віддалемірного полігонометричного ходу 4 класу
5 6	Розрахунок допустимих величин окремих джерел помилок кутових вимірювань Проектування тріангуляції 1-го розряду
7 8 9	Розрахунок точності визначення висот пунктів полігонометрії 4 класу і тріангуляції 1-го розряду Визначення географічних координат кутів рамок трапеції масштабу 1:500 Розробка проекту гаїаново-зйомочного обґрунтування
10	Оцінка точності проекту планового зйомочного обґрунтування
11	Технологія виконання топографічної зйомки масштабу 1:500
32	Оформлення курсової роботи
Література

Загальні відомості

Курсовий проект: «Розвиток геодезичного обгрунтування і виробництво наземної топографічної зйомки місцевості у масштабі 1:500» є підсумковою роботою з дисципліни «Геодезія».

Мета роботи - поглибити і закріпити теоретичні знання і набути практичні вміння з розробки всього комплексу геодезичних робіт для виробництва заданого виду крупномасштабної зйомки.

На учбовій карті масштабу 1:25 000 кожному студенту викладач задає:

• чотири пункти державної тріангуляції 4 класу з взаємною видимістю, вказує два основних пункти, між якими необхідно запроектувати світловіддалемірний полігонометричний хід 4 класу, також «недоступний» пункт, до якого необхідно розробити проект прив’язки способом знесення координат з вершини знаку на землю;

• приблизні райони розташування обох майбутніх пунктів мереж згущення тріангуляції 1-го розряду, координати яких повинні бути визначені із багатократної прямої і зворотної засічок;

• два репери нівелювання IІ класу - для розвитку висотного обґрунтування прокладенням нівелірних ходів потрібного класу з метою визначення відміток пунктів запроектованого обґрунтування;

- вид наземної зйомки (мензульна, тахеометрична та Інші), масштаб (1:500) і висоту перерізу рельєфу (0,5 або їм).

Крім цього на учбовій карті масштабу 1:2000 кожному студенту задається межа території, на якій потрібно зробити проект знімання та вихідні пункти для розвитку планово-висотного зйомочного обґрунтування.

При розробці проектних рішень треба орієнтуватися на нові геодезичні прилади, найбільш досконалі і раціональні методи виробництва польових і камеральних геодезичних робіт і математичну обробку за допомогою комп’ютерної техніки.

Всі проектні рішення повинні підтверджуватись необхідними інженерно-геодезичними розрахунками, задовольняти нормативним вимогам відповідних інструкцій, ілюструватися пояснюючими схемами і кресленнями і закінчуватись висновками і рекомендаціями.

1. Визначення координат кутів рамки трапеції масштабу 1:25000 і визначення аркушів карти 1:2000

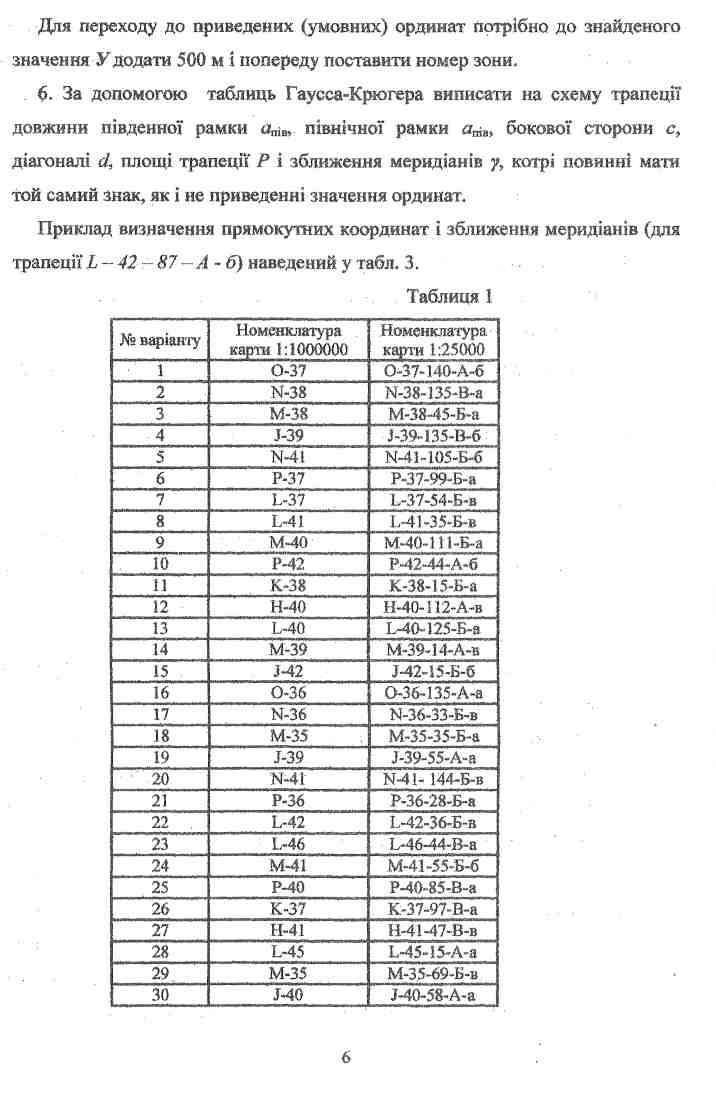

1. Розрахувати номенклатуру карти масштабу 1:25000 ділянки, на якій потрібно розробити проект планово-висотного геодезичного обгрунтування за наступними вихідними даними (табл.1).

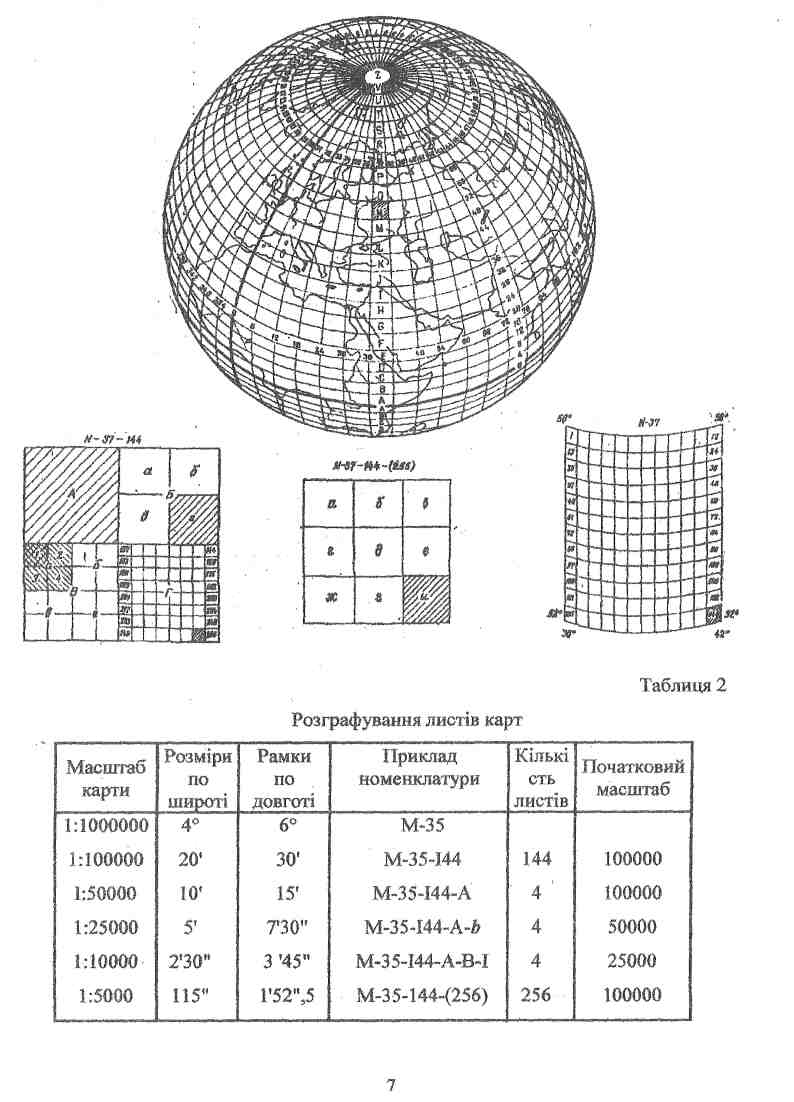

2. Користуючись найденою номенклатурою, визначити географічні координати аркуша карти масштабу 1: 1000 000. Скласти схему трапеції розміром 12 х 12см і показати на ній розмічування аркушів карти масштабу

1 : 100 000. Аркуш карти масштабу 1: 100 000, на якому знаходиться задана територія місцевості, заштрихувати.

3. Скласти дві окремі схеми трапеції масштабу 1: 100 000 розміром 8x8 см, на одній з них виконати розмічування до потрібного аркушу карти масштабу 1: 25 000 і визначити географічні координати цього аркушу, а на іншій - розмічування аркушів карти масштабу 1: 5 000.

4. Скласти схему розміром 16 х 16см аркуша карти масштабу 1: 25 000 заданої номенклатури, підписати на ній геодезичні координати кутів рамок.

5. За геодезичними координатами В І і кутів рамок трапеції масштабу 1:25 000 та за допомогою таблиць координат Гаусса - Крюгера [9] визначити їх плоскі прямокутні координати. Для цього з початку обчислити довготу осьового меридіану шестикутної зони за формулою:

(І)

Визначити різницю довгот вершин кугів рамки і осьового меридіану:

(2)

_{Прямокутні координати вибираються за аргументами} В і L, при цьому, якщо то ордината У має знак "+", а якщо

Таблиця З

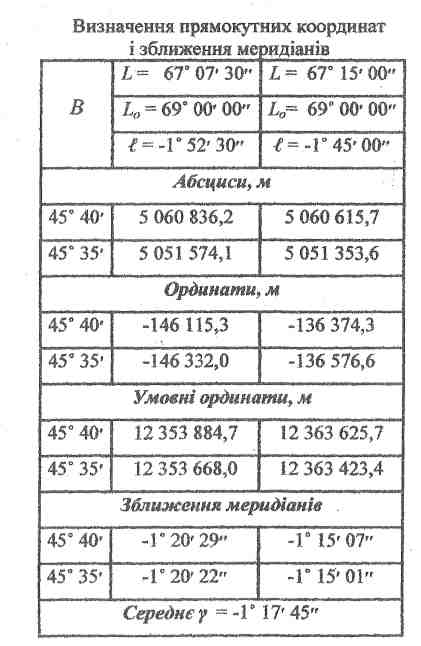

Розміри рамок цієї трапеції у проекції Гаусса-Крюгера з урахуванням поправок:

7. Для контролю вибраних із таблиць величин визначити значення сторін і діагоналей трапеції за формулою:

де . - координати точок, між якими визначається відстань 5 ,

Розходження не повинно перевищувати 0,2мм на карті.
