Трубопроводов, арматуры и фасонных частей
Внутристанционные трубопроводы выполняют из стальных труб на сварке с применением фланцев для присоединения к арматуре и насосам. Диаметры внутристанционных трубопроводов должны соответствовать стандартным диаметрам выпускаемой арматуры и определяются с учетом рекомендаций, изложенных в [1, 2].
Результаты расчета сводятся в таблицу по форме таблицы 7.
Таблица 7 – Определение диаметров внутристанционных трубопроводов
Наименование трубопровода |
Расход Q, л/с |
Диаметр D, мм |
Скорость V, м/с |
Гидр. уклон, i |
1 |
2 |
3 |
4 |
5 |
1. Наружные всасывающие трубопроводы |
|
|
|
|
2. Всасывающий коллектор |
|
|
|
|
3. Всасывающий трубопровод хозяйственно-питьевого насоса |
|
|
|
|
4. Всасывающий трубопровод пожарного насоса |
|
|
|
|
5. Напорный трубопровод хозяйственно-питьевого насоса |
|
|
|
|
6. Напорный трубопровод пожарного насоса |
|
|
|
|
7. Наружные напорные трубопроводы |
|
|
|
|
8. Напорный коллектор |
|
|
|
|
Данные по наружным всасывающим и напорным трубопроводам необходимо перенести из раздела 2. Диаметры коллекторов принимаются конструктивно равными диаметрам наружных трубопроводов. Расход для определения диаметра, скорости и гидравлического уклона для трубопроводов насосов принимается по расчетам, проведенным в разделе 3. Расчет трубопроводов пожарного насоса (строки 4 и 6 таблицы 7) выполняется только в том случае, если пожарный насос имеет марку, отличающуюся от марки хозяйственного насоса.
На схему расположения насосов и трубопроводов выписываются диаметры, определяются места установки арматуры и фасонных частей. По справочникам [9,10] по диаметрам условного прохода и рабочему давлению (напору) подбирается арматура и фасонные части, выписываются их стандартные размеры и масса с выполнением эскизов (рисунок 5).
Основные схемы установки арматуры на всасывающих и напорных трубопроводах насоса показаны на рисунке 6.
Расположение всасывающих трубопроводов и способы присоединения их к насосу необходимо выполнять с учетом рекомендаций, представленных на рисунке 7.
Рисунок 5 – Схемы фасонных частей, арматуры и монтажного пятна насоса

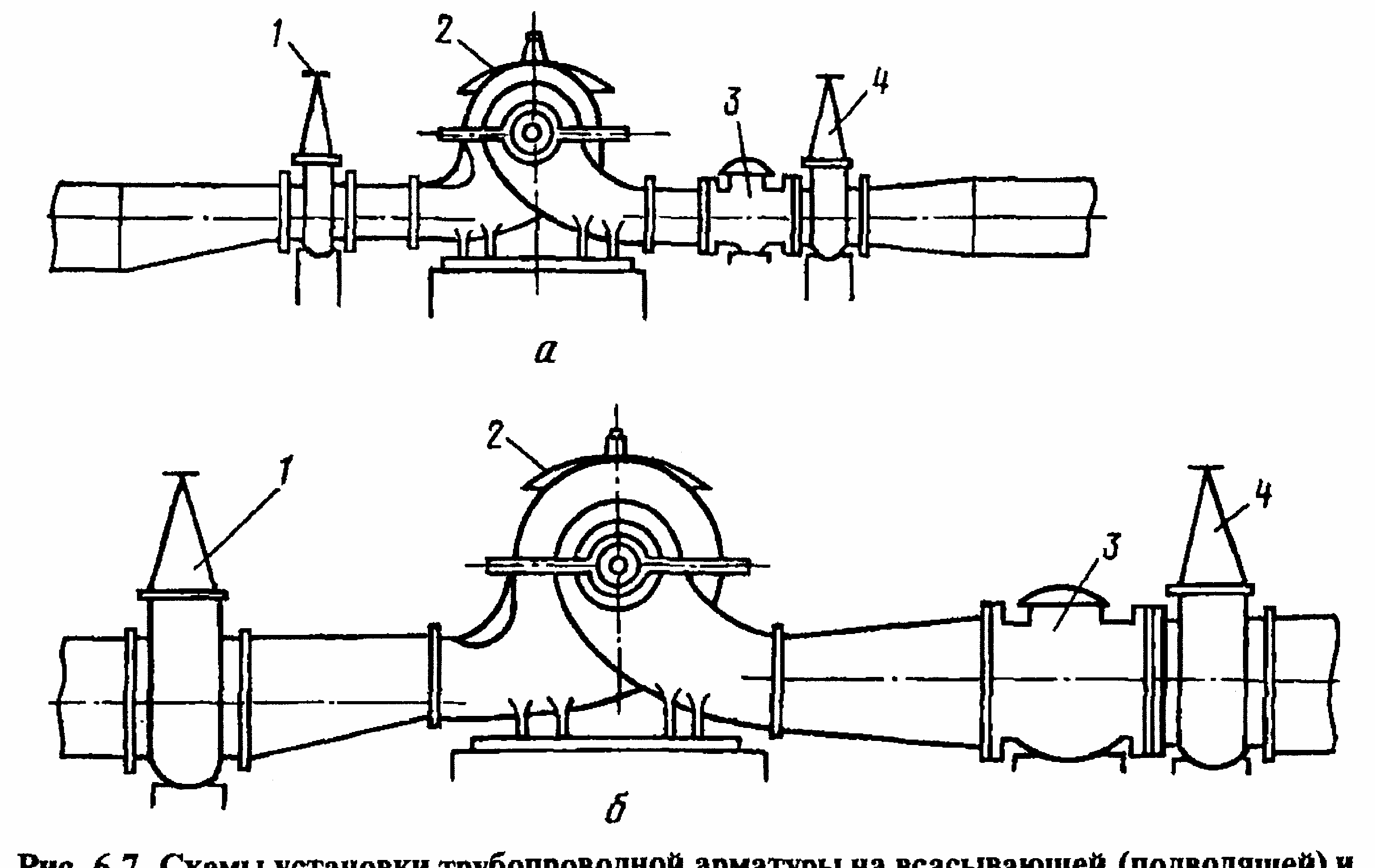

а – при диаметрах арматуры, равных диаметрам всасывающего и напорного патрубков насоса; б – то же, при больших диаметрах;
1, 4 – задвижки; 2 – насос; 3 – обратный клапан
Рисунок 6 – Схемы установки трубопроводной арматуры
