Приложение а
Предельные экономические расходы, л/с, для трубопроводов из различных материалов при Э = 1
Условный проход, мм |
Трубы |
||||
стальные |
чугунные |
асбестоце- ментные |
железобе- тонные |
пластмас- совые |
|
100 |
10,6 |
8,4 |
9,2 |
- |
9,2 |
150 |
19,8 |
22,4 |
19,9 |
- |
19 |
200 |
42 |
40,6 |
40,7 |
- |
32,6 |
250 |
65 |
65,3 |
65,3 |
- |
61,5 |
300 |
93 |
96 |
95,6 |
- |
81,5 |
350 |
128 |
132 |
133 |
- |
121 |
400 |
167 |
175 |
201 |
- |
162 |
450 |
213 |
227 |
- |
- |
222 |
500 |
286 |
313 |
361 |
329 |
294 |
600 |
402 |
461 |
- |
380 |
491 |
700 |
537 |
642 |
- |
541 |
- |
800 |
705 |
857 |
- |
731 |
- |
900 |
897 |
1110 |
- |
952 |
- |
1000 |
1213 |
1532 |
- |
1305 |
- |
1200 |
1744 |
- |
- |
1714 |
- |
1400 |
2231 |
- |
- |
2438 |
- |
1500 |
2578 |
- |
- |
- |
- |
1600 |
2666 |
- |
- |
3052 |
- |

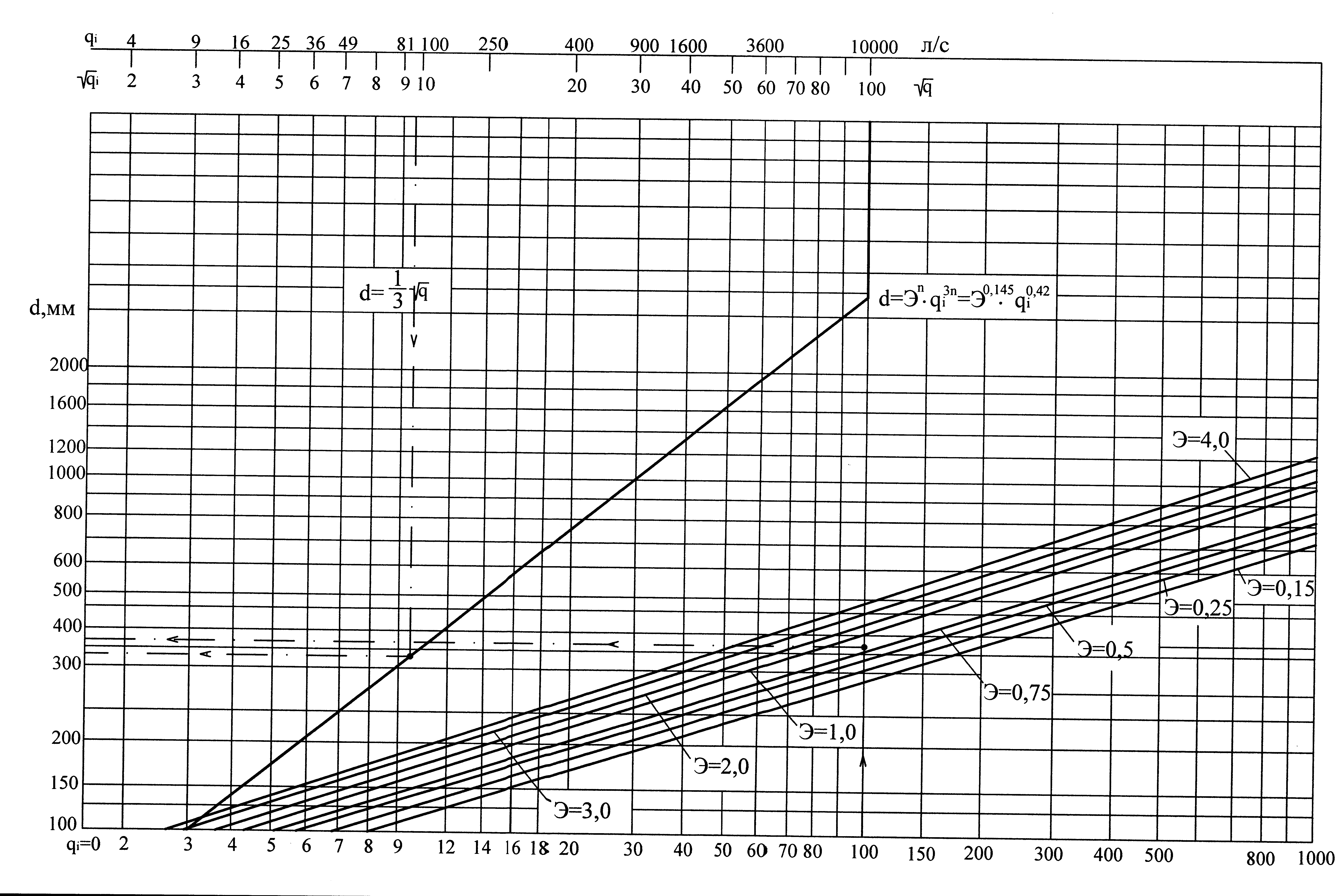

Приложение Б
График для определения диаметров труб, удовлетворяющих технико-экономическим условиям

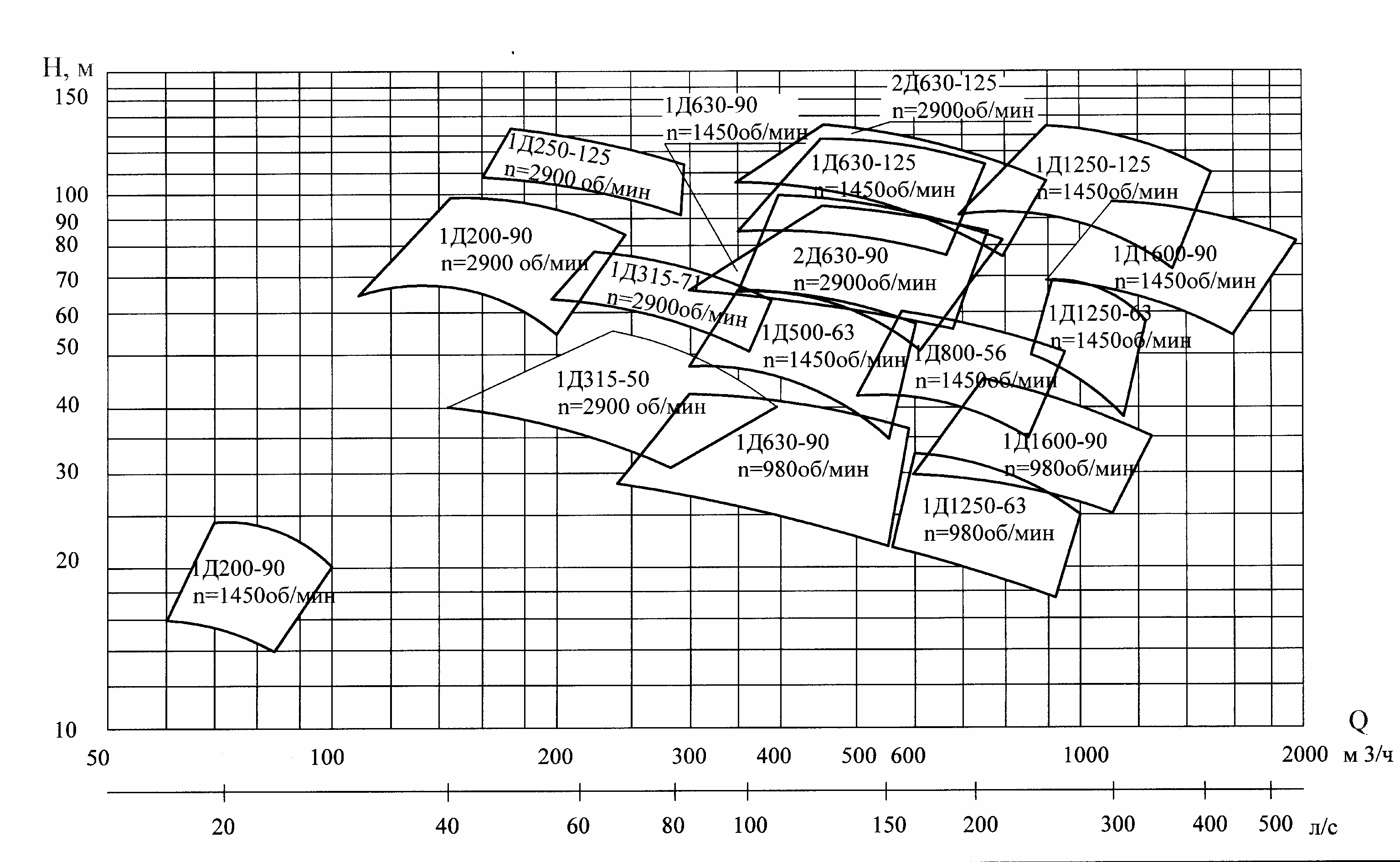

Приложение В
Сводный график полей Q-H насосов типа Д

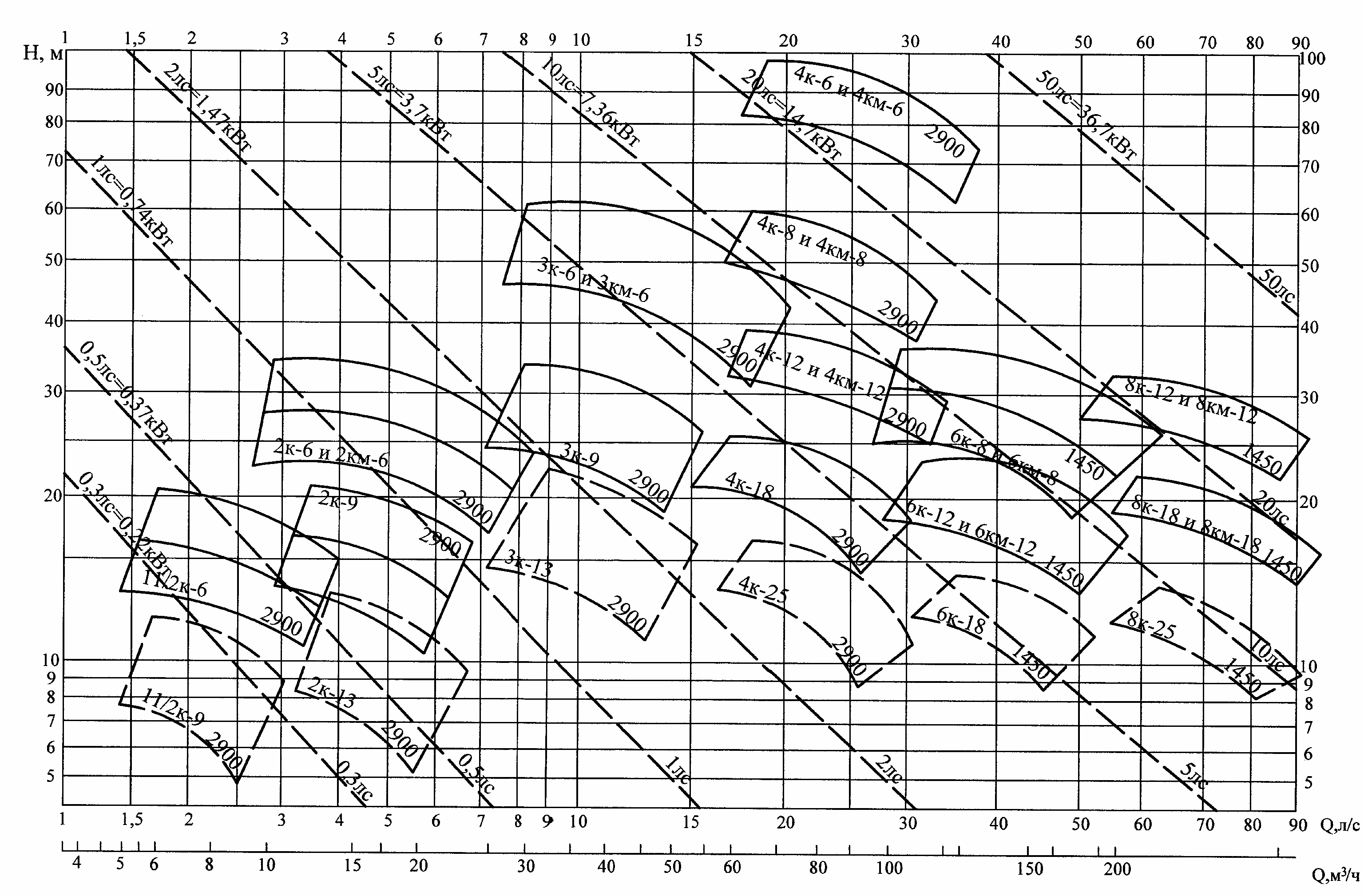

Приложение Г
Сводный график полей Q-H центробежных насосов для расходов до 100 л/с

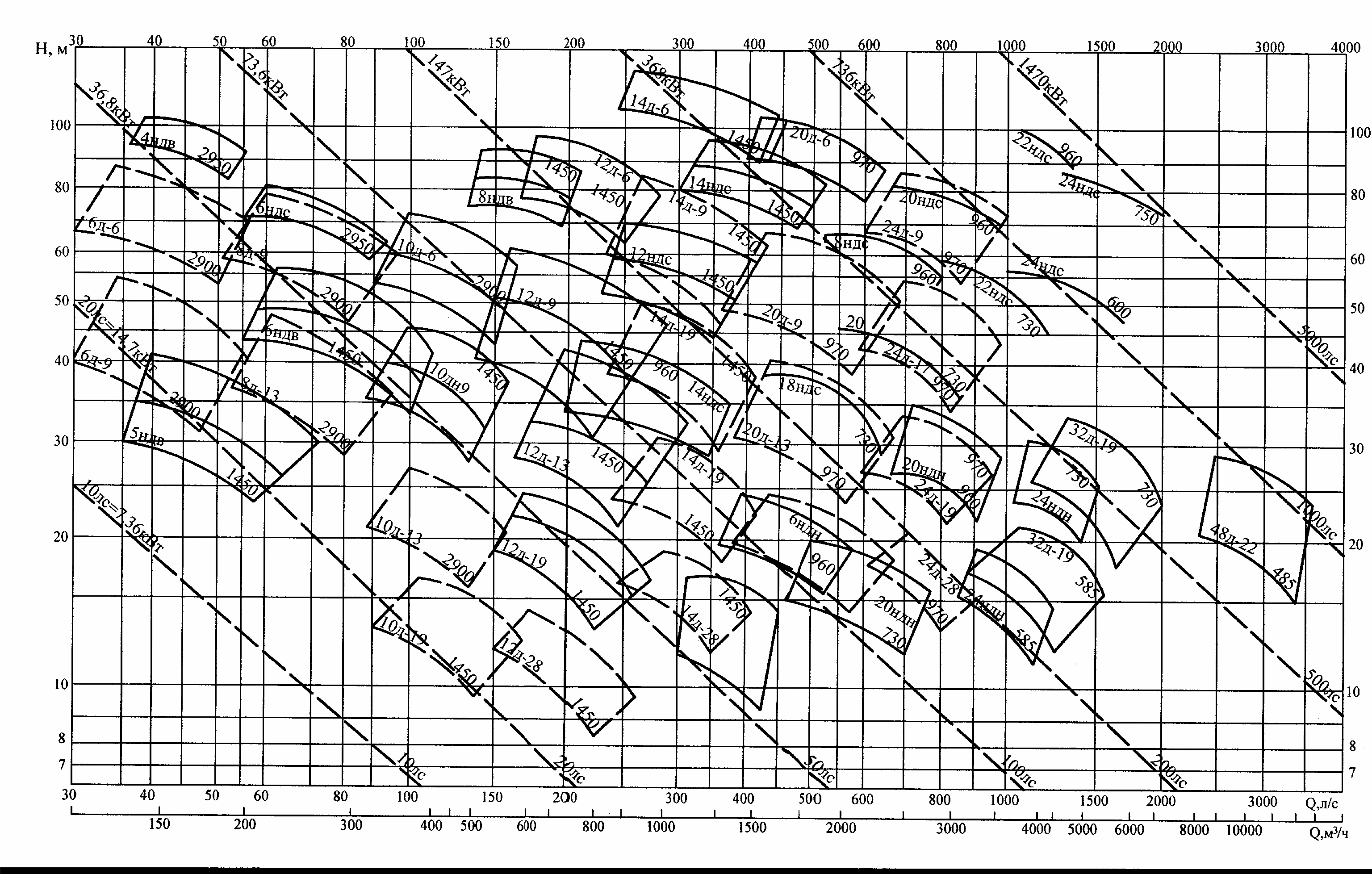

Приложение Д
Сводный график полей Q-H центробежных насосов для расходов до 3000 л/с
Приложение Е
Расчетные значения
удельных сопротивлений
,
с2/м6
Условный проход, мм |
водопроводных труб |
Условный проход, мм |
водопроводных труб |
||
стальных |
чугунных |
стальных |
чугунных |
||
50 |
3686 |
11540 |
400 |
0,1859 |
0,2189 |
60 |
2292 |
- |
450 |
0,09928 |
0,1186 |
75 |
929,4 |
- |
500 |
0,05784 |
0,06778 |
80 |
454,3 |
953,4 |
600 |
0,02262 |
0,02596 |
100 |
172,9 |
311,7 |
700 |
0,01098 |
0,01154 |
125 |
76,36 |
96,72 |
800 |
0,005514 |
0,005669 |
150 |
30,65 |
37,11 |
900 |
0,002962 |
0,003074 |
175 |
20,79 |
- |
1000 |
0,001699 |
0,00175 |
200 |
6,959 |
8,092 |
1200 |
0,0006543 |
0,0006625 |
250 |
2,187 |
2,528 |
1400 |
0,0002916 |
- |
300 |
0,8466 |
0,9485 |
1500 |
0,0002023 |
- |
350 |
0,3731 |
0,4365 |
1600 |
0,0001437 |
- |
