6.1.8. Доставка в очистных забоях

На угольных шахтах для доставки угля в очистных забоях на пологих и наклон­ных пластах применяют скребковые конвейеры. Они получили широкое распро­странение, т. к. относительно просты по конструкции, пригодны к тяжелым усло­виям эксплуа-тации, приспособлены для работы с очистными комбайнами, стру­гами и механизированными крепями. Они являются базой современных механи­зированных комплексов.

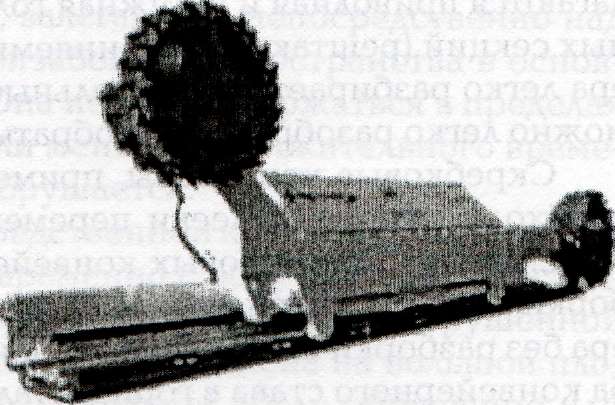

Рис. 6.21. Комбайн очистной

Скребковый конвейер (рис. 6.23, см. вкл.) состоит из верхнего и нижнего ме­таллических желобов, по которым перемещается бесконечная цепь со скребка­ми, состоящая из грузовой и порожняковой ветвей. По концам конвейера распо­лагаются приводная и натяжная голов-ки. Желоб конвейера собирают из отдель­ных секций (рештаков), соединяемых быстроразъемными замками. Цепь конвей­ера легко разбирается на отдельные отрезки. Благодаря этому конвейерный став можно легко разобрать или собрать на новом месте, укоротить или удлинить его.

Скребковые конвейеры, применяемые для транспортирования угля в лавах, необходимо периодически перемещать вслед за подвиганием очистного забоя. Перемещение скребковых конвейеров может быть двояким: путем полной раз­борки на части, переноски их на новое место и сборки; путем передвижки конвей­ера без разборки или по всей его длине, или последовательно частями за счет изги­ба конвейерного става в горизонтальной плоскости.

Скребковые конвейеры, предназначенные для транспортирования угля вдоль забоя, подразделяются на четыре типа: СП — передвижные изгибающиеся (одно-, двух- и трехцепные); СР — разборные переносные двухцепные; С — разборные переносные одноцепные; СК — разборные переносные одноцепные с консольно расположенными скребками (ветви рештачного става расположены в горизонталь­ной плоскости) (табл. 6.1).

Таблица 6.1

Краткая техническая характеристика скребковых конвейеров

Показатели	Тип конвейера
	С53МУ	СР72	СПЦ261	СПЦ271
Производительность, т/ч	210	600	500	700
Скорость движения цепи, м/с	1,07	0,95	1,0	1,0
Длина в поставке, м	150	200	200	250
Мощность привода, кВт	45	55x4	110x2	200x2
Высота погрузки, мм	270	200	260	260

Доставка угля в зарубежной практике на пластах с углами падения до 6 — 8° в коротких очистных забоях осуществляется самоходными вагонетками на пневматиче-ском ходу или погрузочно-доставочными машинами.

В очистных забоях крутонаклонных и крутых пластов доставка угля осущест­вляется по почве пласта под действием собственного веса. В тех случаях, когда угол падения пласта не позволяет осуществить самотечную доставку угля по почве пласта, в очистном забое укладывают специальные желоба.
