Глава 5. Графическое изображение статистических данных
Для наглядного представления и анализа статистических данных применяется их графическое изображение. Статистический график - это условное изображение статистических данных в виде геометрических линий и фигур. Графики позволяют доступно представить статистические показатели, визуально представить их связи и тенденции развития. В настоящее время, как правило, графики строятся с использованием специального программного обеспечения на компьютере. Одним из наиболее распространенных средств построения графиков является табличный процессор MS Excel. Функция построения графических изображений в MS Excel называется "Диаграмма".
При построении графиков предусматриваются следующие элементы:
- заголовок графика, отражающий его содержание, целевое назначение;
- графический образ - знаки, с помощью которых изображаются статистические данные (линии, точки, круги и т.п.);
- поле графика - часть плоскости, пространство размещения графических образов, которое определяется его форматом (размеры и пропорции);
- пространственные ориентиры определяют размещение графических образов на поле графика. Они задаются системой координат. Наиболее распространенной является прямоугольная система координат. Для изображения периодических колебаний используются радиальные диаграммы, которые строятся в полярных координатах;
- масштабные ориентиры придают графическим образам количественную значимость с помощью системы масштабных шкал. Масштаб - это мера перевода числовой величины в графическую. Масштабная шкала - это линия, отдельные точки которой читаются как определенные числа;
- экспликация графика - пояснение его содержания, наименования масштабных шкал и показателей (категорий).
Наиболее распространены в статистике следующие виды графиков: линейные, диаграммы, статистические карты и гистограммы.
5.1. Линейные графики, диаграммы и статистические карты

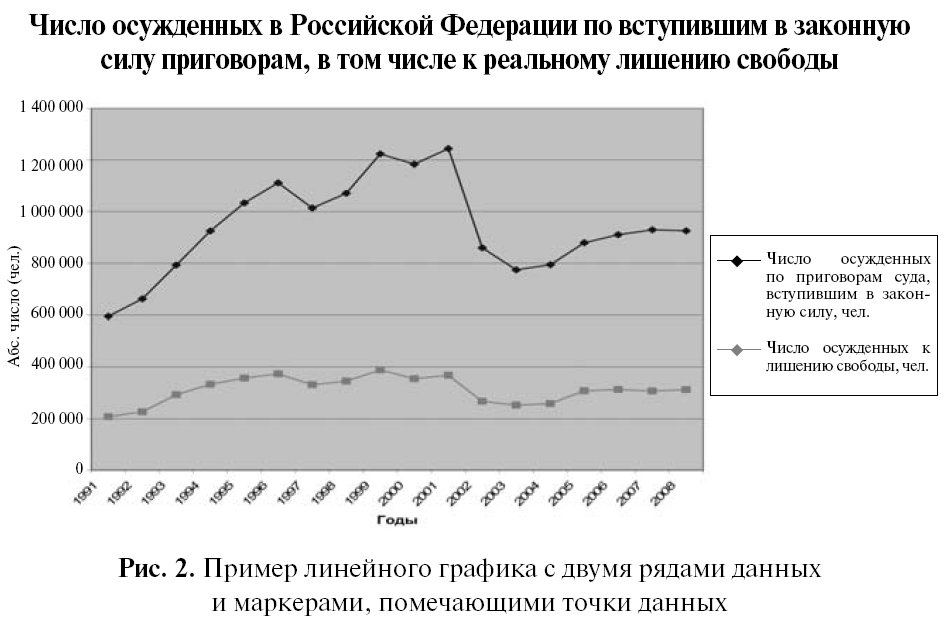

Линейный график. Для построения применяется система прямо - угольных координат. На оси абсцисс (горизонтальной) откладываются варианты изучаемого показателя (или времени), а на оси ординат - величина изучаемого показателя. При построении линейного графика очень важно правильно выбрать масштаб. Важным достоинством линейных графиков является то, что на одном и том же поле графика можно изобразить несколько показателей, что позволяет сравнивать и выявлять специфику их развития. Пример линейного графика приведен на рис. 2.
Диаграмма - это график, на котором статистическая информация изображается посредством геометрических фигур. Диаграммы применяются для наглядного сопоставления социально-экономических явлений в пространстве и анализа их динамики. При построении диаграмм с использованием программного обеспечения (в том числе MS Excel) масштабирование осуществляется автоматически. Пользователь может осуществить дополнительно настройку форматов осей и координатной сетки (частота указаний меток категорий, в каком значении оси должны пересекаться и т.п.). Чаще других на практике применяют столбиковые диаграммы. В MS Excel столбиковые диаграммы называются гистограммами.
Столбиковые диаграммы применяются для сравнения статистических показателей, характеризующих разные объекты или одни и те же объекты в разные годы. Могут использоваться в плоском (двумерном) и объемном (трехмерном) изображении.

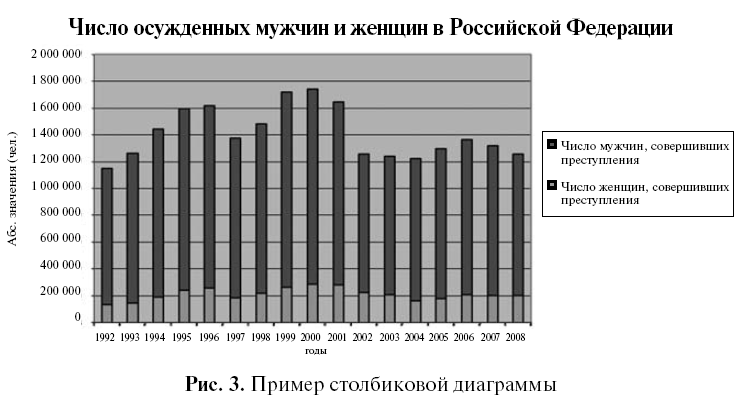

При построении столбиковых диаграмм каждое значение статистического показателя изображается в виде вертикального столбика. Столбики строятся в прямоугольной системе координат. По оси абсцисс размещаются основания столбиков, ширина и расстояние между которыми выбираются произвольно, но должны быть одинаковыми. Высота столбиков меняется в зависимости от величины статистического показателя. На одном графике возможно одновременное изображение нескольких показателей. Пример плоской столбиковой диаграммы приведен на рис. 3.

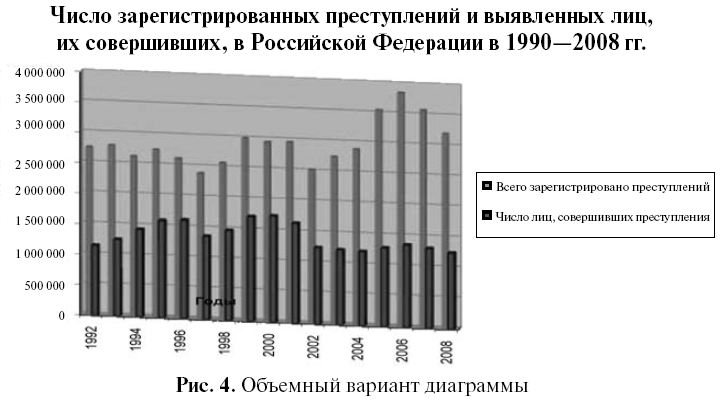

Более наглядная разновидность столбиковых диаграмм - объемная диаграмма, которая позволяет легко сравнивать статистические данные между собой и одновременно видеть их развитие в динамике. Пример объемной диаграммы приведен на рис. 4.

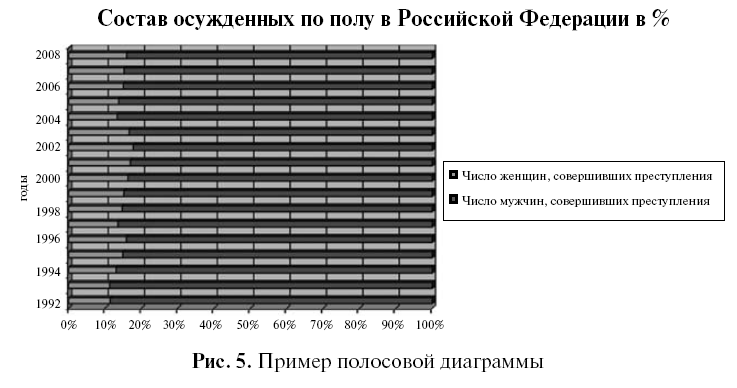

Полосовые (ленточные) диаграммы. В полосовых диаграммах основания столбиков располагаются вертикально, а масштабная шкала наносится на горизонтальную ось и определяет величину полос по длине соответствующих значениям изображаемых статистических показателей. При построении полосовых диаграмм соблюдаются те же требования, что и при построении столбиковых диаграмм. Пример полосовой диаграммы приведен на рис. 5.
Круговые (секторные) диаграммы. Различные виды круговых диаграмм используются для изображения структуры одной статистической совокупности. Площадь круга принимается за величину всей совокупности, а площади отдельных секторов отображают удельный вес (долю) ее составных частей. Лучше всего структуру отображать в процентах. Тогда весь круг равен 100%.

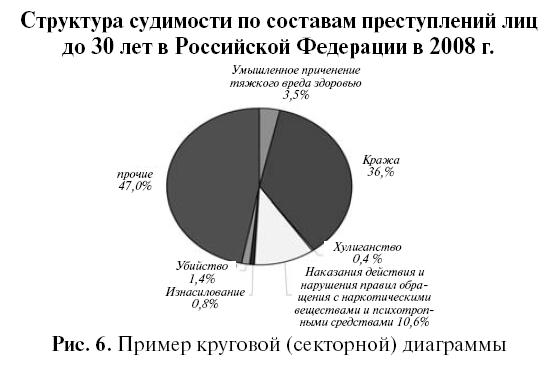

Круговой диаграммой отражаются показатели, являющиеся частями одного целого. Например, с помощью круговой диаграммы можно наглядно показать структуру судимости по основным составам преступлений за требуемый период (рис. 6 и 7).
Замечание. Распространенной ошибкой является случай, когда для отображения каких-либо значений одного или нескольких показателей за ряд лет используют круговую диаграмму. Для графического изображения таких данных следует использовать столбиковую диаграмму.

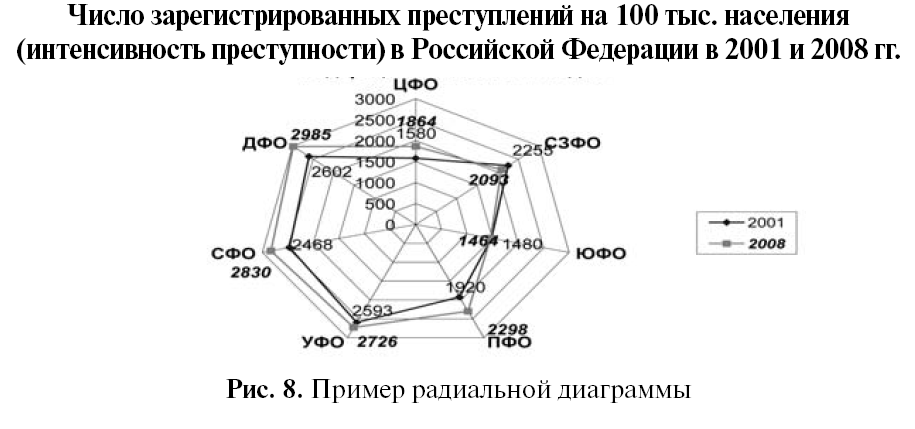

Радиальные диаграммы. В радиальных диаграммах началом отсчета служит центр окружности, а носителями масштабных шкал являются радиусы круга. В приложении MS Excel такой вид диаграммы носит название лепестковой, являющейся аналогом графика в полярной системе координат. Пример радиальной диаграммы приведен на рис. 8.
На радиусах откладываются значения показателей интенсивности преступности по федеральным округам.
Статистические карты используются для характеристики распределения явления на определенной территории. Статистические карты делятся на картограммы и картодиаграммы. Различие между ними состоит в способах отображения статистических данных на картах.
Картограмма представляет собой географическую карту или схему, на которой при помощи некоторых условных знаков (штриховка, окраска или точки) показана степень распространения того или иного явления в пространстве (например, уровень преступности по округам, плотность населения и т.д.). Программное обеспечение, позволяющее пользователю строить картограммы, обычно включает средства геоинформационных систем (набор электронных карт с административно-территориальным делением) и инструмент для настройки отображения диапазона градаций данных (палитру цветов).

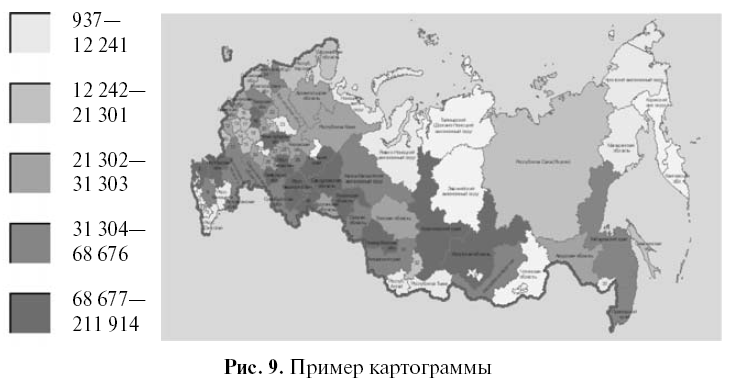

На рис. 9 приведен пример картограммы по абсолютному числу зарегистрированных преступлений по субъектам Российской Федерации в 2008 г.
Замечание. При построении картограмм возможны ситуации, когда наименование административно-территориального деления невозможно поместить на картограмме (существенно выходит за его границы или нужно использовать очень мелкий шрифт). В этом случае наименования меток выносят в пояснение - легенду. Таким образом, часть территорий имеет наименования на карте, а часть указывают цифрами, значения которых представляют в таблице.

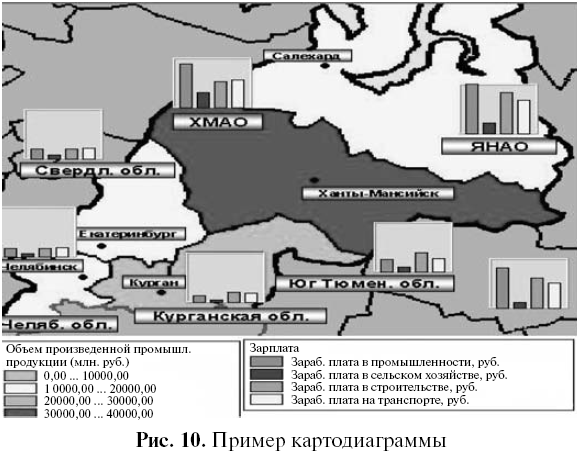

Картодиаграмма - это сочетание географической карты или ее схемы с диаграммой. Различные фигуры при этом ставятся не в ряд, как на обычной диаграмме, а разносятся в определенном масштабе по всей карте в соответствии с тем районом, который они представляют. Картодиаграмма не только дает представление о величине изучаемого показателя на различных территориях, но и изображает пространственное размещение изучаемого показателя. С помощью картодиаграмм можно отразить более сложные статистико-географические сопоставления по сравнению с картограммами. Пример картодиаграммы приведен на рис. 10.
На картодиаграмме представлены статистические данные за 2002 г. по Уральскому федеральному округу: по объемам произведенной промышленной продукции - по окраске территорий, а по уровню заработной платы - в виде столбчатой диаграммы в долевом выражении. Сравнение осуществляется визуально как между отраслями хозяйства внутри региона, так и между регионами, при этом сами значения не отображены.
