2.2. Логічне кільце.

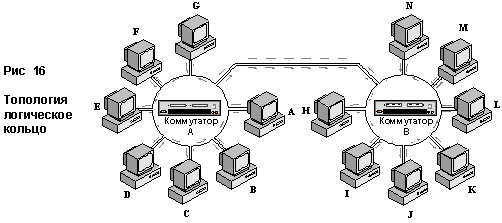

У топології "логічне кільце" кадри даних передаються по фізичному кільцю доти, поки не пройдуть через усе середовище передачі даних. Топологія "логічне кільце" базується на топології "фізичне кільце з підключенням типу "зірка"". Кожна станція, підключена до фізичного кільця, одержує дані від попередньої станції і повторює цей же сигнал для наступної станції. Таким чином, дані, повторюючи, випливають від однієї станції до іншої доти, поки не досягнуть станції, який вони були адресовані. Станція, що одержує, копіює дані із середовища передачі і додає до кадру атрибут, що вказує на успішне одержання даних. Далі кадр із установленим "атрибутом доставки" продовжує подорож по кільцю доти, поки не досягне станції, що споконвічно відправила ці дані. Станція, проаналізувавши "атрибут доставки" і переконавши в успішності передачі даних, видаляє свій кадр із мережі. Мал. 8 демонструє процес передачі даних у виді "логічного кільця" у мережі, що базується на топології "фізичне кільце з підключенням типу "зірка".

Топологія

логічне кільце

Мал. 8

Метод контролю доступу до середовища передачі в таких мережах завжди базується на технології "маркерів доступу". Однак послідовність одержання права на передачу даних (шлях проходження маркера), не завжди може відповідати реальної послідовності підключення станцій до фізичного кільця. IBM's Token-Ring являє приклад мережі, що використовує топологію "логічного кільця", що базується на "фізичному кільці з підключенням типу "зірка"".

2.3. Логічна зірка (комутація).

У топології "логічна зірка" використовується метод комутації, що забезпечує обмеження поширення сигналу в середовищі передачі в межах деякої її частини. Механізм такого обмеження є основним у топології "логічна зірка".

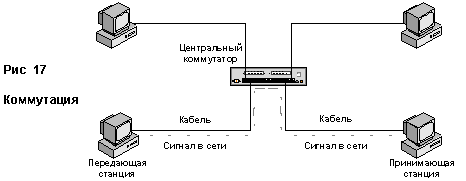

У чистому виді, комутація надає виділену лінію передачі даних кожної станції. Коли одна станція передає сигнал іншої станції підключеної до того ж самому комутатору, то комутатор передає сигнал тільки по середовищу передачі даних, що з'єднує ці дві станції. Мал. 9 показує спосіб передачі даних між двома станціями, підключеними до тому самому комутатора. При такому підході можлива одночасна передача даних між декількома парами машин, тому що дані, що передаються між будь-якими двома станціями, залишаються "невидимими" для інших пар станцій.

Топологія

логічна зірка

(комутація)

Мал. 9

Центральний

комутатор

Сигнал у мережі

Сигнал у мережі

Передавальна

станція

Приймаюча

станція

Більшість технологій комутації створюються на базі існуючих мережних стандартів, привносячи в них новий рівень функціональності. Наприклад, розглянутий раніше стандарт мережі 10Base-T (метод контролю CSMA/CD), дозволяє застосовувати комутацію. приймаюча

Деякі комутатори розробляються для підтримки можливостей одночасного використання декількох мережних стандартів. Наприклад, один комутатор може мати порти для підключення станцій як по стандарті 10Base-T Ethernet, так і FDDI (Fiber Distributed Data Interface).

Комутатори мають внутрішню логіку, що дозволяє їм інтелектуально керувати процесом передачі даних між машинами. Внутрішній логіці комутаторів властиво висока швидкодія, тому що вони повинні забезпечувати можливість одночасної передачі даних з максимальною швидкістю між кожною парою портів. Таким чином, використання комутаторів дозволяє істотно збільшити продуктивність мережі.

Комутація ілюструє те, що логічна топологія визначається не тільки методом контролю доступу до середовища передачі, але і безліччю інших аспектів схем електронних з'єднань (комутатор є досить складним і дорогим електронним пристроєм). Комбінуючи нові технології комутації з існуючими логічними схемами з'єднання, інженери одержують можливість створення нових логічних топології.

Кілька комутаторів можуть бути з'єднані між собою з використанням однієї чи декількох фізичних топології. Комутатори можуть бути використані не тільки для з'єднання індивідуальних станцій, але і цілих груп станцій. Такі групи звуться "сегменти мережі". Таким чином, по безлічі причин комутація може значно підвищити продуктивність Вашої мережі.
