ДНІПРОПЕТРОВСЬКИЙ державний університет ВНУТРІШНІХ справ

КАФЕДРА СПЕЦІАЛЬНОЇ ТЕХНІКИ ТА ІНФОРМАЦІЙНИХ ТЕХНОЛОГІЙ

Інформаційне забезпечення юридичної діяльності тема 1

Основні поняття, принципи роботи ТА використання комп'ютерних МЕРЕЖ

Лекція 3

2 Години.

­

для студентів 3 курсу

кваліфікаційний рівень­ "бакалавр"­ за спеціальністю "Правознавство" (7.060.1­01­)

Дніпропетровськ - 2011

Укладач:

кандидат технічних наук, доцент Косиченко О.О.

Рецензент:

професор, кандидат технічних наук Алексєєв М.О. (завідувач кафедри програмного забезпечення комп’ютерних систем Національного гірничого університету)

Обговорено та затверджено на засіданні кафедри Спеціальної техніки та інформаційних технологій, протокол №___ від ________ 200_ р.

ПЛАН ЛЕКЦІЇ № 3

Тема лекції № 3 Топології комп'ютерних мереж

Введення.

1. Фізична топологія мереж.

2. Логічна топологія мереж.

3. Забезпечення між мережної взаємодії.

Висновок

Вступ

• Коротко про зміст попередньої лекції;

• Задати питання о визначенні еталонної моделі відкритих систем ;

• Перелічити питання лекції.

1. Фізична топологія мереж.

Термін "мережна топологія" описує можливі конфігурації комп'ютерних мереж. Специфіка мережних технологій складається в необхідності строгого узгодження всіх характеристик апаратних і програмних мережних засобів для успішного обміну даними. При цьому існуючі апаратні засоби здатні забезпечувати різні можливості (швидкість, надійність і т.п.) по передачі даних у залежності від способу використання цих пристроїв. Для обліку всіх цих особливостей режимів роботи устаткування і було введене поняття "мережна топологія". В даний час для опису конфігурації мережі використовують два види топології: фізичну і логічну.

Фізична топологія описує реально використовуються способи організації фізичних з'єднань різного мережного устаткування (кабелі що використовуються , рознімання і способи підключення мережного устаткування). Фізичні топології розрізняються по вартості і функціональності. Нижче ми приведемо опис трьох найбільше що часто використовуються фізичних топології із указівкою їхніх переваг і недоліків.

1.1. (Physical Bus).

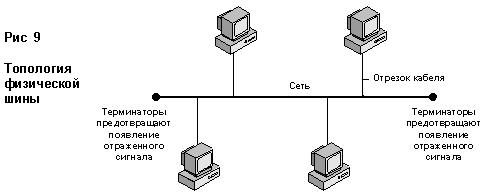

Найпростіша форма топології фізичної шини являє собою один основний кабель, постачений по обидва боки спеціальними типами рознімань -термінаторами. При створенні такої мережі основний кабель прокладають послідовно від одного мережного пристрою до іншого. Самі пристрої підключаються до основного кабелю з використанням кабелів, що підводять, і T-образних рознімань. Приклад такої топології приведений на мал. 1.

Топологія

фізичною шини

мережа

Мал. 1

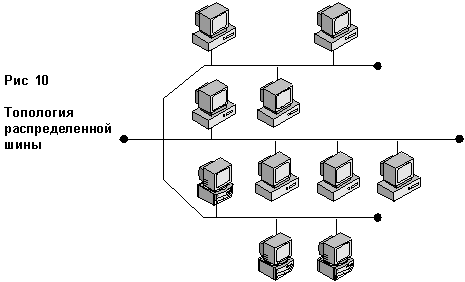

Більш складною формою топології фізичної шини є "розподілена шина" (частіше називається "деревоподібна топологія"). У такій топології основний кабель, починаючи з однієї крапки, називаної "коренем" (root), розгалужується в різних напрямках обумовлених реальним фізичним місцем розташування мережних пристроїв. На відміну від описаної вище топології, у топології "розподілена шина" основний кабель має більш двох закінчень. Розгалуження кабелю здійснюється з використанням спеціальних рознімань. Приклад такої топології приведений на мал. 2.

Топологія

розподіленою шини

Мал. 2
