3.3. Фундамент

Фундамент  це конструктивний елемент будинку, який сприймає навантаження від ваги будівлі і передає його на ґрунт.

Робиться, як правило, з бетону і може бути монолітним або збірним.

3.4. Вікна

Вікна влаштовують в будівлях для природного освітлення, а також для запобігання руйнуванню будівлі у випадку вибуху.

Вид та розмір вікон залежить від конструкції стін. В цегляних і блочних стінах ширина вікон може бути: 1,5; 3,0 та 4,5 м (див. рис. 1.6 а, б, в).

В великопанельних стінах вікна можуть бути шириною 3,0 та 4,5 м. Крім цього в будинках з великопанельними стінами може бути влаштоване стрічкове засклення (див. рис. 1.6 г).

Висота віконних прорізів: 1,164 м та 1,764 м.

Віконні прорізи необхідно намагатись розташовувати між колонами симетрично, а вікна шириною 1,5 м розміщують між колонами по два (див. рис. 1.6 в).

По способу засклення вікна можуть бути одинарні та подвійні (див. рис. 1.6).

Подвійні вікна влаштовують в опалюємих приміщеннях, одинарні  в неопалюємих. На плані цеху вікна зображуються тонкими лініями (див. рис. 1.6).

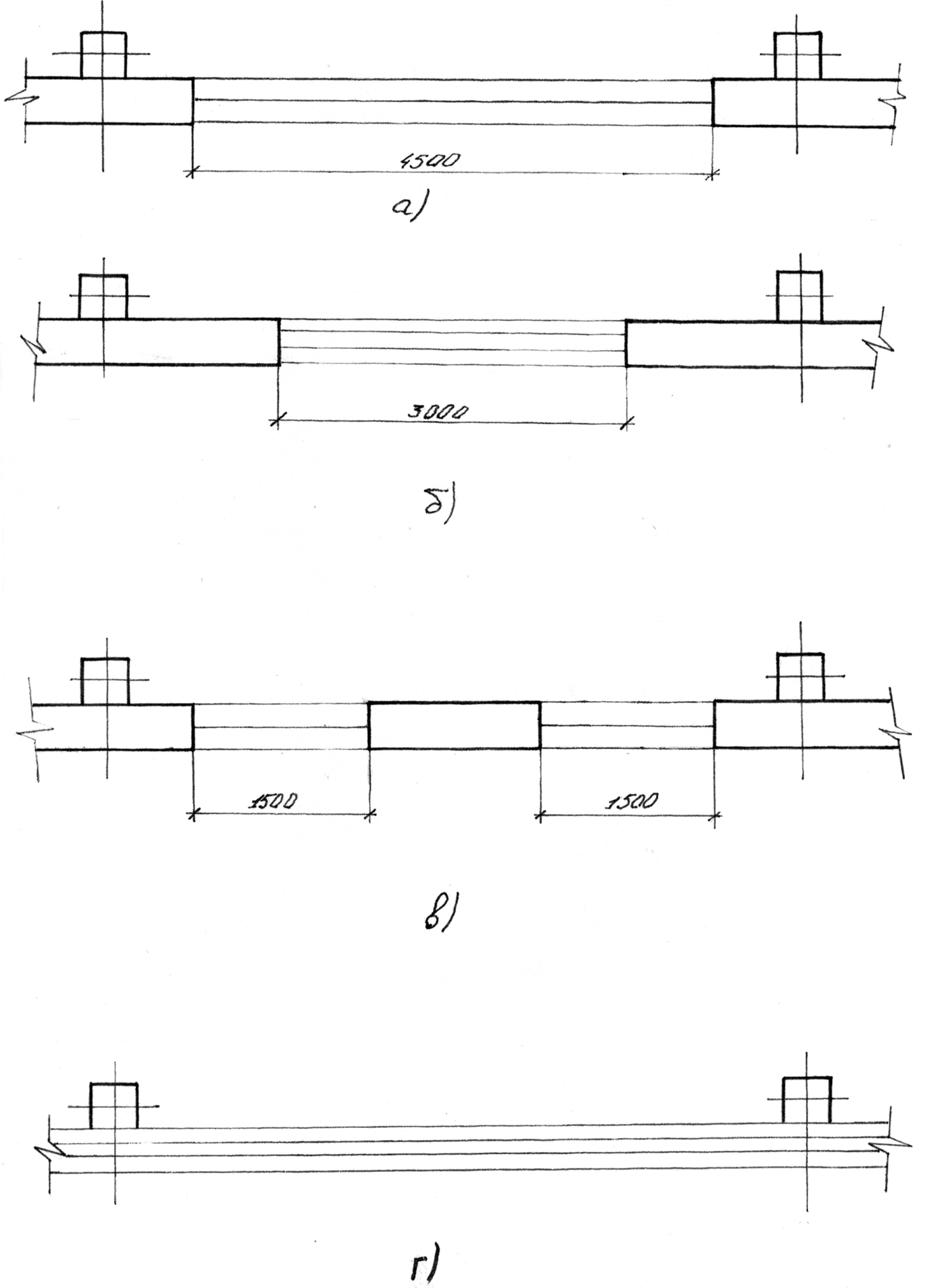

Рис. 1.6. Вікна у виробничих будівлях

а  одинарне розміром 4500 мм, б  подвійне розміром 3000 мм, в  одинарні розміром 1500 мм, г  стрічкове засклення у великопанельних стінах

3.5. Двері і ворота

Двері і ворота влаштовують в приміщеннях для завезення сировини, матеріалів, вивезення готової продукції та як евакуаційні виходи.

Двері влаштовують у побутових приміщеннях для зручності користування ними та в виробничих приміщеннях, як евакуаційні виходи. Двері роблять розпашні одностулкові (див. рис. 1.7.).

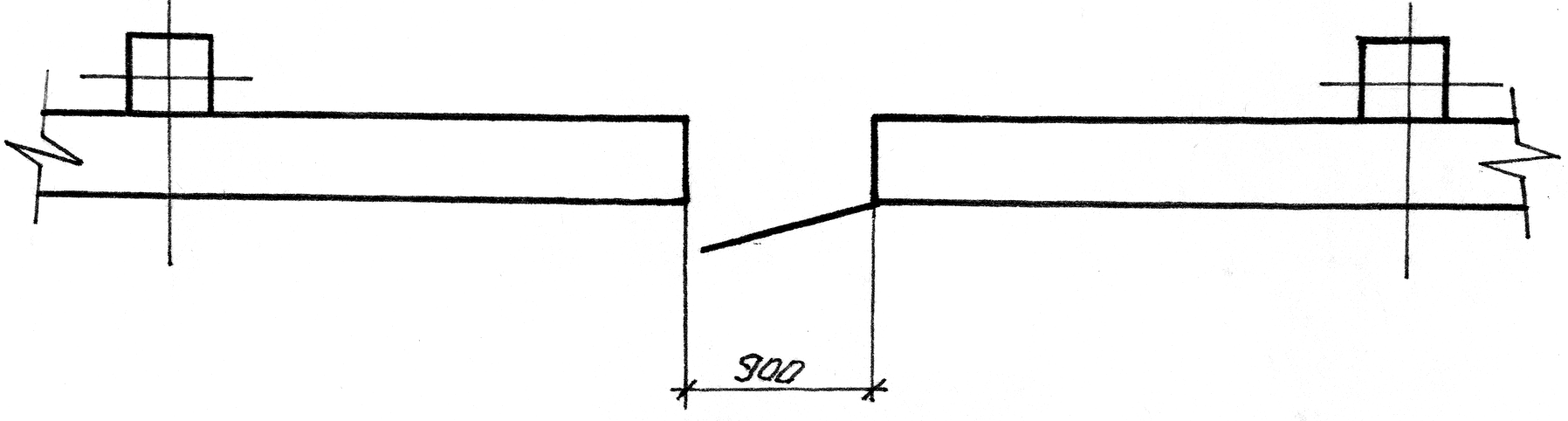

Рис. 1.7. Двері у виробничих будівлях і побутових приміщеннях

Ширина дверей: 0,9; 1,2 та 1,5 м. Двері шириною 1,5 м можуть робитись двостулковими.

Ворота влаштовують у виробничих приміщеннях. Типи воріт представлені на рис. 1.8.

Ворота повинні відкриватись назовні з цеху і бути не менше ніж на 1,2 м ширше за транспортний засіб, що заїжджає в цех. Розпашні одностулкові ворота можуть бути шириною лише 2 м (див. рис. 1.8.)

Ширина воріт: 2,0; 2,4; 3,0; 3,6; 4,2; 4,8 та 5,4 м.

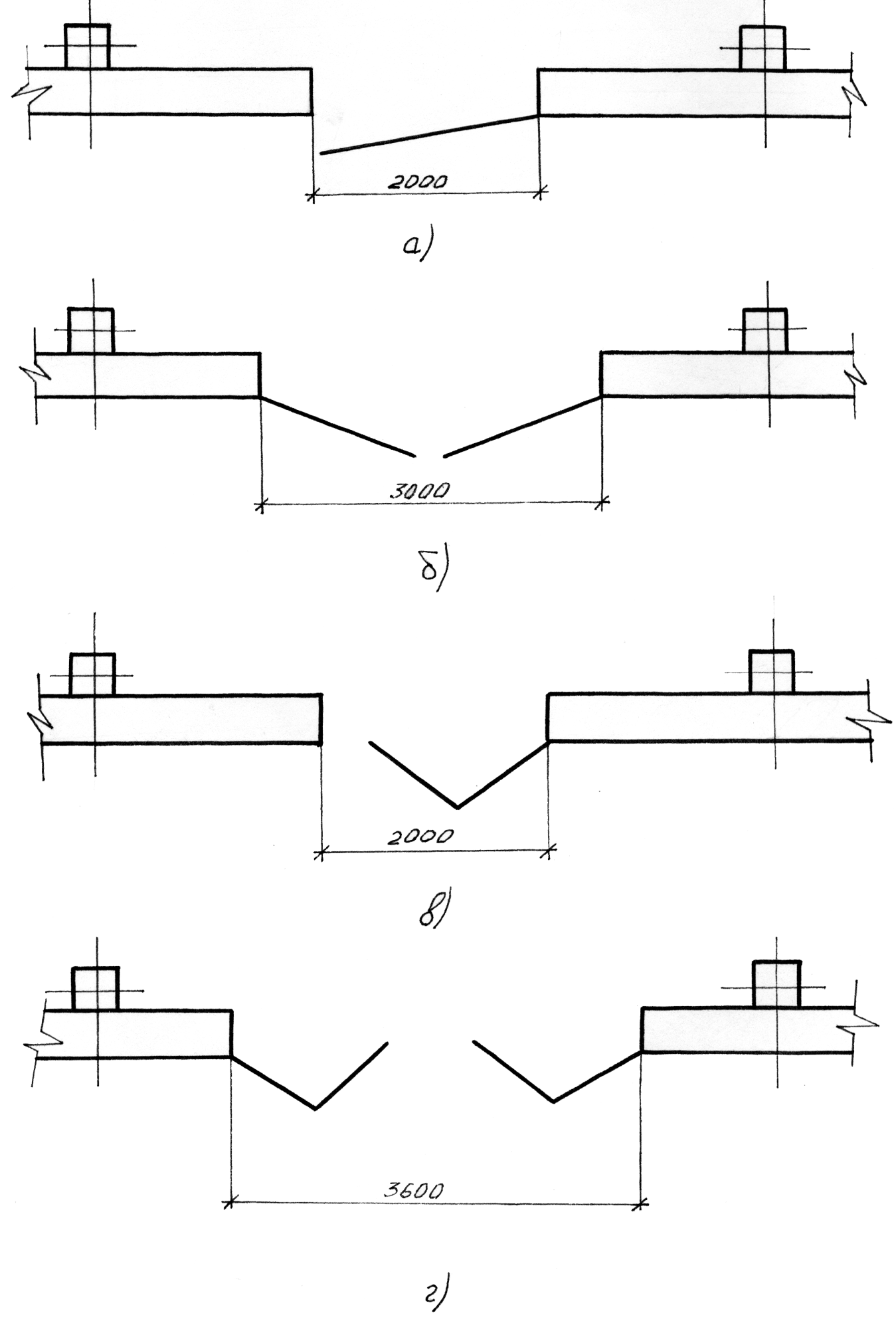

Рис. 1.8. Ворота у виробничих будівлях

а  одностулкові розпашні, б  двостулкові розпашні, в  одностулкові складчасті, г  двостулкові складчасті

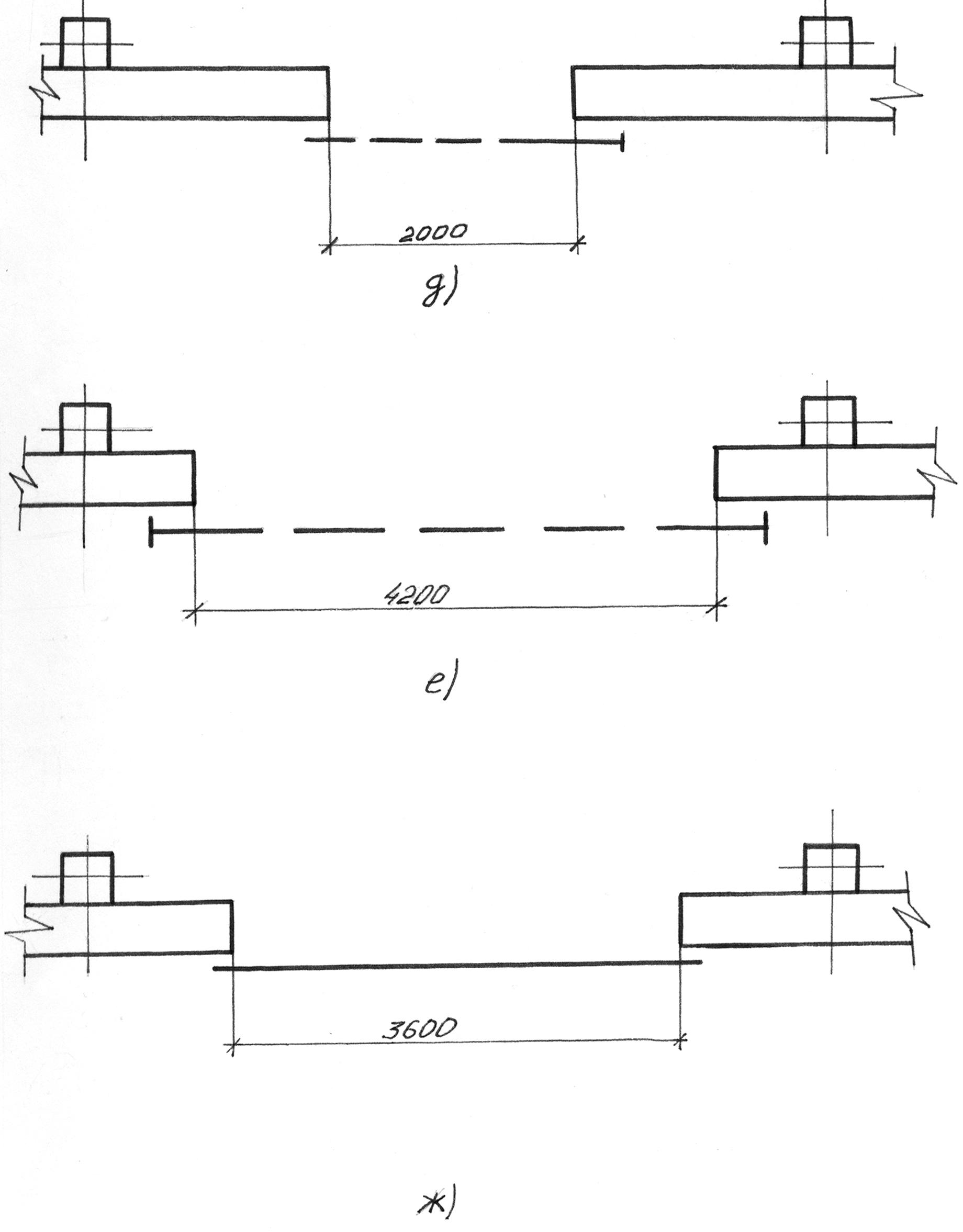

Рис. 1.8. Ворота у виробничих будівлях (продовження)

додностулкові розпашні, едвостулкові розсувні, жпідйомні

3.6. Сходові клітки та ліфти

Сходові клітки (див. рис. 1.9) призначені для пересування людей, виконуються як споруди, що стоять окремо з цегляних стін товщиною 380 мм.

Довжина сходової клітки  4,8 м; ширина сходів 1,350 м. На сходовій клітці робиться площадка шириною 1,15 м. Обов'язково повинен бути показаний напрям руху по сходах.

Сходова клітка може відокремлюватись від приміщення двостулковими розпашними дверима шириною 1,5 м.

Ліфти (див. рис. 1.10) призначені для транспортування вантажів між поверхами, як і сходові клітки, виконуються як споруди, що стоять окремо з товщиною стін 380 мм.

Розміри стандартного ліфту показані на рис. 1.10.

Ліфти можуть відокремлюватись від приміщення цеху розпашними або розсувними дверима шириною 2 м.
