Б) штучні характеристики
1. Методика зняття штучної характеристики відрізняється від методики зняття природної характеристики тільки тим, що в якірне коло досліджуваного двигуна повністю вмикається RП і знімається штучна характеристика. При проведенні досліду напруга на затискачах генератора G1 підтримується сталою і рівною 220 В.
2. При зміні потоку збудження Ф знімається дві механічні характеристики Ф1 = 0,9Фном та Ф2 = 0,8Фном. Користуючись залежністю:
Uном = Еном + IномRя ,
визначається Е двигуна в режимі холостого ходу.
З
а
характеристикою Е
= f(Ізб)
і отриманим значенням Еном
знаходять номінальний струм збудження
двигуна Ізб ном
в режимі ХХ. Цей струм наближено приймають
за вихідний. Оскільки Еном Фном,
прийнявши 0,9Еном
та 0,8Еном
можна знайти з деяким припущенням шукані
значення струмів збудження за
характеристикою холостого
ходу.
Е(В)
І(mА)

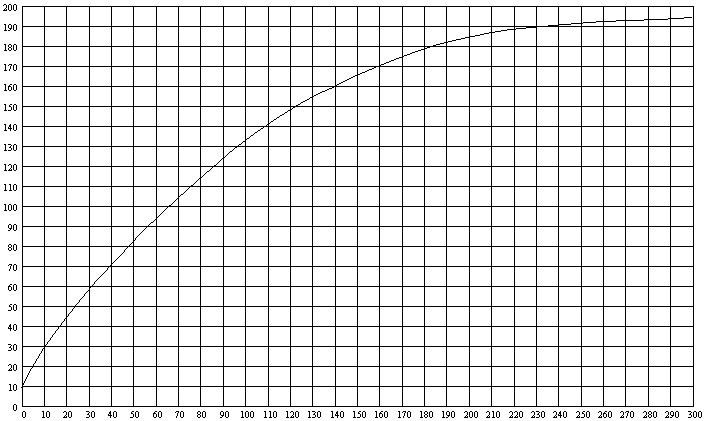

Рисунок 1.6 –
Залежність E=f(Ізб)
для холостого ходу двигуна
Методика зняття механічних характеристик досліджуваного двигуна в режимі ослаблення поля така ж, як і методика зняття природної механічної характеристики: при RП = 0 напруга на затискачах генератора G1 підтримується сталою і рівною 220 В.
3. Зняття механічних характеристик при зміненій напрузі досліджува- ного двигуна М2 виконується так само, як і при живленні досліджуваного двигуна в системі Г-Д на природній характеристиці. При цьому встановлю- ються струми збудження генератора G1 такими, що відповідають напругам досліджуваного двигуна М2 і дорівнюють: U1 = 0,8Uном, U2 = 0,5Uном. Rп=0, магнітний потік досліджуваного двигуна Ф=Фном.
Ці напруги при проведенні досліду залишаються сталими. Методика зняття цих характеристик така сама, як і методика зняття природних характеристик. Дані всіх дослідів зводяться в таблицю 1.1.
Таблиця 1.1 – Дані дослідів та розрахунків
Характеристики досліджуваного двигуна |
Параметри |
|
Дані дослідів |
Дані розрахунків |
|||||
n, об/хв |
I, А |
U, В |
P, кВт |
M, Нм |
M, Нм |
Mв, Нм |
|||
Природна |
U=Uном Ф=Фном RП=0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
При вмиканні додаткового опору в коло якоря (штучна) |
U=Uном Ф=Фном RП>0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
При зміні потоку збудження |
U=Uном Ф=0,9Фном RП=0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
U=Uном Ф=0,8Фном RП=0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
При зміні напруги в системі Г-Д з генератором незалежного збудження |
U=0,8Uном Ф=Фном RП=0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
U=0,5Uном Ф=Фном RП=0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
