Розрахунок захисту силового трансформатора
ТМЗ-6500-110/10
Uк% = 10,5
Iк.з.10 = 3,5 кА
Iк.з.110 = 2,5 кА
Sн = 6500 кВА
Диференціальний захист
Iн.110 – номінальний струм трансформатора, який треба захищати, коло високої напруги (ВН-110кВ) коло низької напруги.
А
А
Ксх – схема з’єднання трансформатора струму
Δ неповна зірка
Ксх =
Ксх = 1
Ктт – розрахунковий коефіцієнт трансформації трансформатора струму
;
КТТi – прийнятий Ктт
Ктт1 = 150/5 = 30 Ктт2 = 600/5 = 120
Вторинні струми в плечах захисту, що відповідають номінальній потужності трансформатора, якого захищають
А
А
Визначення уставок і чутливості захисту
1) первинний струм небалансу, обумовлений погрішністю трансформатора струму при зовнішніх к. з., приведений до сторони з найбільшим вторинним струмом у плечі захисту:
А
де = 0,1 – відносне значення струму намагнічування

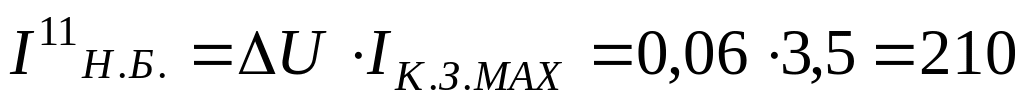

2) складова первинного струму небалансу, обумовлена регулюванням напруги трансформатора, якого захищають
А
3) первинний розрахунковий струм небалансу при зовнішньому к. з.
А
4) первинний струм спрацьовування захисту з умови налаштування розрахункового струму небалансу при зовнішньому к. з.
А
5) первинний струм спрацьовування захисту з умови налаштування від
кидка струму намагнічування, наведений до сторони з найбільшим вторинним струмом
А

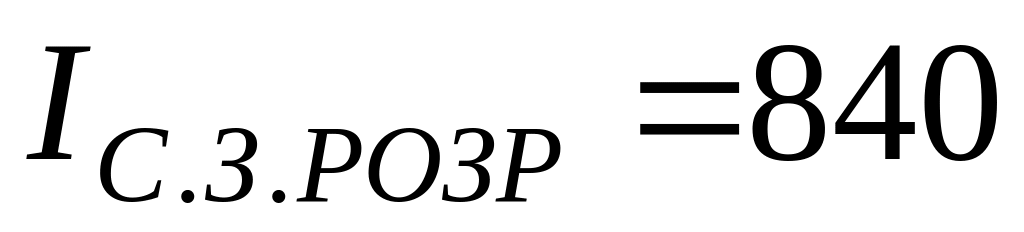

6) прийнятий розрахунковий струм спрацьовування
А

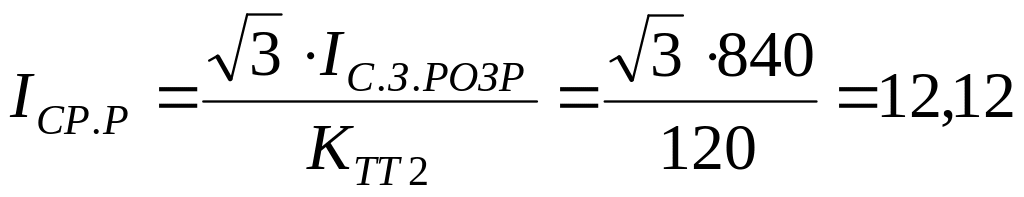

7) розрахунковий струм спрацьовування реле, віднесений до сторони з найбільшим номінальним вторинним струмом
А
Для реле РНТ 565 струми спрацьовування регулюються в межах 2,87–12,5А
8) розрахункове число витків у плечі захисту з найбільшим вторинним струмом
витків
9) прийняте число витків основної сторони Wр1 = 5 витків

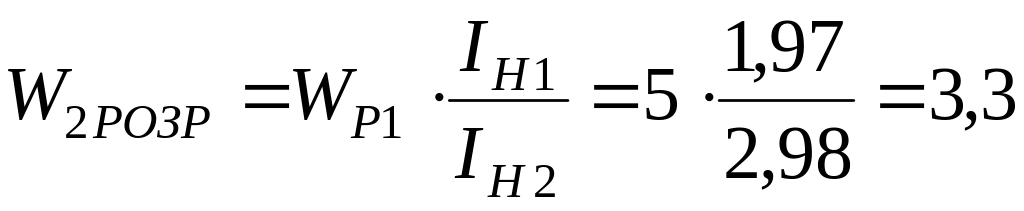

10) розрахункове число витків для іншого плеча обмотки реле
витки
11) прийняте число витків іншого плеча обмотки Wр2 = 3
12) прийнятий струм спрацьовування реле з боку плеча захисту з найбільшим вторинним струмом
А
13) первинний струм небалансу при зовнішньому к. з., обумовлений округленням розрахункового числа витків обмоток реле.
А
14) уточнений первинний струм небалансу при зовнішньому к. з.
А
15) прийнятий первинний струм спрацьовування захисту
А
16) уточнений коефіцієнт відлаштування від струму небалансу при зовнішньому к. з.
17) чутливість захисту при мінімальному струмі к. з. у зоні захисту
Максимальний струмовий захист від надструмів при зовнішніх к. З.
Установлюється на низькій стороні і налаштовується відносно максимальних струмів навантаження; з умови повернення реле після зниження струму до максимального струму навантаження.
А
Коефіцієнт чутливості захисту при двофазному к. з. на стороні НН трансформатора.
Послідовність виконання роботи
1. Зібрати схему рис. 10.1. без підключення навантаження й нейтралі.
2. Установити перемички трансформаторів струму 4ТТ так, щоб при їх збиранні вийшов трикутник. Після розрахунку диференціального захисту й максимального струмового захисту встановити за допомогою SA13:
Іср1 = 12А,
SA14 Iспр. = 5А,
SA12 – номінальний режим роботи.
Після установки включити лабораторну установку:
3. Включити SA1.
4. Натиснути SB5 (засвічується HL10) – замкнув вимикач В3.
5. Натиснути SB4 (засвічується HL8) – замкнув вимикач В1.
Установка готова до роботи.
Перевірити роботу захистів при різних режимах роботи.
SA9 – к. з. на стороні високої напруги (вимкнення без затримки);
SA10 – к. з. на стороні низької напруги (вимкнення без затримки);
SA11 – к. з. на стороні навантаження напруги (вимкнення із затримкою);
SA12 – режим навантаження: перевантаження – ввімкнення індикації HL11, к. з. – вимкнення без затримки);
Зміст звіту
Номер роботи.
Тема роботи.
Мета роботи.
Послідовність виконання роботи.
Короткий опис загальних відомостей.
Схеми.
Висновки по роботі.
