Vrf (vrv) – системы

VRV (Variable Refregirant Volume) – переменный объем хладагента (Дайкин 1982 г)

VRF (Variable Refregirant Flow) – переменный поток хладагента (все остальные компании).

Подобно мульти - сплит системам состоят из наружного блока и множества внутренних блоков.

• Холодопроизводительность наружного блока варьируется от 14 до 45 кВт,

• максимальная холодопроизводительность комбинации наружных блоков до 147 кВт.

• Число подключаемых внутренних блоков от 8 до 64;

• Общая холодопроизводительность подключенных внутренних блоков может составлять до 150% от холодопроизводительности наружного блока.

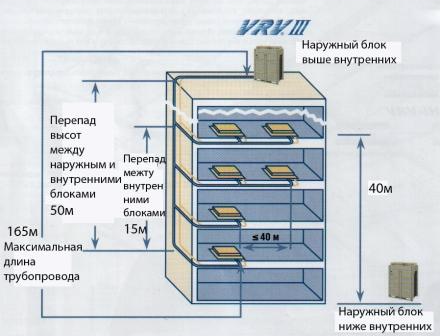

• Максимальная длина трассы хладагента до 165 м;

• Перепад высот между внутренним и наружным блоком до 100 м;

• Перепад высот между внутренними блоками до 15 м.

VRF – системы применяются как для кондиционирования жилых помещений, так и многоэтажных офисных зданий и бизнес-центров площадью до 1000 м2.

Существует 3 варианта систем:

• Холод

• Холод и тепло

• Одновременная работа системы на богрев и охлаждение.

Это необходимо если один кондиционер обслуживает помещения, выходящие и на солнечную и на затененную стороны. Или если обслуживаются помещения с резко отличающимися климатическими параметрами.

В зависимости от тепловой нагрузки на различные помещения можно поддерживать температуру индивидуально для каждого помещения. В трехтрубных системах рекуперация тепла позволяет работать внутренним блокам как на охлаждение так и на обогрев независимо друг от друга. При этом тепло, удаляемое из охлаждаемых помещений используется для обогрева других, что позволяет достичь высокой экономичности и снижения энергозатрат.

В каждом внутреннем блоке такой системы установлен электронный терморегулирующий вентиль, который регулирует объем поступающего из общей трассы фреона в зависимости от температурной нагрузки на конкретный внутренний блок. То есть кондиционер не выключается при достижении требуемой температуры, и более ровно поддерживает комфорт в помещении.

Крышные кондиционеры:

Крышный кондиционер или Roof - top (Руфтоп) представляет собой моноблочную холодильную машину и предназначен для установки на крыше здания.

Обычно крышные кондиционеры применяются для кондиционирования и вентиляции торговых залов, крытых стадионов, конференц-залов и т.п. Крышный кондиционер по конструкции больше всего похож на большой оконный кондиционер. Помимо стандартных узлов (компрессор, конденсатор, испаритель и вентиляторы) он может содержать смесительную камеру, в которой происходит смешение рециркуляционного (забираемого из помещения) и наружного воздуха и электрический или водяной калорифер для подогрева воздуха в зимний период.

Крышные кондиционеры имеют мощность от 8 до 140 кВт и расход воздуха от 1500 до 25000 кб.м/ч. Благодаря моноблочной конструкции эти кондиционеры отличается простотой монтажа и обслуживания.

По своим характеристикам и области применения крышные кондиционеры близки к центральным кондиционерам. Принципиальное отличие между ними в том, что крышный кондиционер является моноблоком и устанавливается на крыше, а центральный кондиционер устанавливается в помещении, но ему необходим внешний источник холода.
