5 По функциональному назначению водяные котлы бывают:
Одноконтурные – предназначенные только для отопительных нужд;
Двухконтурные - предназначенные для отопления и горячего водоснабжения здания. Все двухконтурные котлы имеют приоритет ГВС, т.е. в момент приготовления горячей воды функция отопления отключается, и вся тепловая мощность используется для ГВС. На отопление это практически не влияет, так как тепловая инерция, которой обладают современные здания, не допускает резкого снижения температуры в помещениях даже во время длительного водоразбора. На практике же в общем графике нагрузки работа котла в режиме ГВС занимает сравнительно небольшое место.
6 По конструктивным особенностям водогрейные котлы делят на:
Водотрубные: вода проходит внутри труб, а дымовые газы обогревают их снаружи.
Газотрубные: дымовые газы проходят внутри труб, а котловая вода омывает их снаружи.
- жаротрубные
- дымогарные. Принцип работы жаротрубно-дымогарных котлов построен на сгорании топлива в жаровых трубах, пронизывающих корпус котла, заполненный водой. Такие котлы не требуют обмуровки, могут работать без дымососа и не требовательны к качеству воды. Тем не менее, их отличает высокая металлоемкость и большие габариты, низкая надежность жаровых труб и высокая склонность дымогарных труб к забиванию золой. Все это ведет к усложнению эксплуатации и снижению КПД котла.

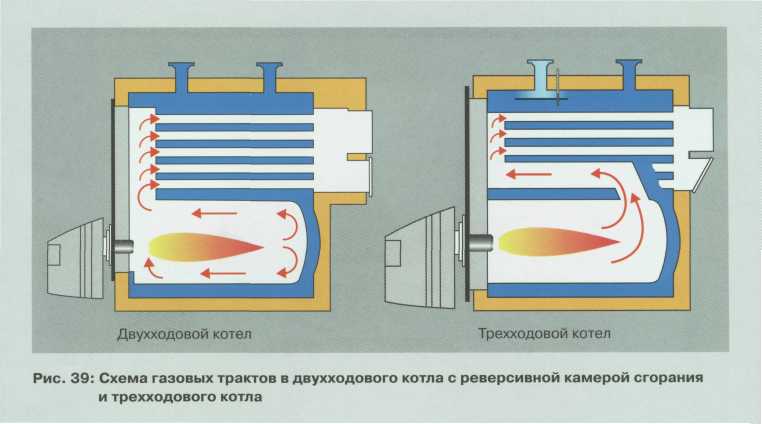

В зависимости от конфигурации газового тракта делятся на:
Двухходовые (с реверсивной горизонтальной топкой): камера сгорания заканчивается стенкой, которая обычно охлаждается водой. Поток продуктов сгорания, формирующийся при горении топливной смеси, вначале движется в направлении задней стенки топки. Поток тормозится у задней стенки, меняет направление на обратное и движется в сторону передней поворотной камеры. Лишь после этого продукты сгорания попадают в жаровые трубы. Этот обратный поток как бы охватывает зону горения, сильно препятствуя отводу тепла от нее. В таких котлах средние температуры пламени, как правило, заметно возрастают. Длительность пребывания продуктов сгорания в зоне высоких температур также увеличивается. Создаются благоприятные условия для увеличения интенсивности образования окислов азота, так как горячие продукты сгорания, охватывая зону реакции, подавляют прямой теплообмен между пламенем и водоохлаждаемыми стенками камеры сгорания.
Трехходовые: продукты сгорания беспрепятственно движутся до конца топки и через водоохлаждаемую поворотную камеру попадают в жаровые трубы второго хода. В зависимости от конструкции котла, жаровые трубы второго хода выполняют функцию либо конвективных теплообменных поверхностей, либо используются лишь в качестве канала для обратного движения газов. Через вторую поворотную камеру, которая обычно имеет поворотные дверцы и одновременно используется для очистки газоходов, продукты сгорания попадают в пучок жаровых труб третьего хода, в которых преобладает конвективный теплообмен. Поскольку в камере сгорания нет потоков, движущихся в обратном направлении, факел пламени интенсивно охлаждается и по этой причине в зоне реакции имеют место более низкие температуры. Одновременно сокращается время нахождения продуктов сгорания в зоне реакции, следовательно снижается интенсивность образования окислов азота NOx.
