5. Правила прив'язки до розбивочних осей

Застосування типових конструкцій вимагає, щоб всі колони в плані були розташовані строго визначено по відношенню до розбивочних вісей. Розміри прив'язок призначаються так, щоб звести до мінімуму застосування добірних елементів або додаткових робіт на місці по закриттю проміжків між типовими елементами заводського виготовлення.

5.1 Прив'язка колон до поздовжніх розбивочних осей

По відношенню до поздовжніх осей середні колони мають осьову прив'язку, тобто геометричні осі колон збігаються з розбивочними осями будівлі.

Крайні колони можуть мати нульову прив'язку або 250 мм. При нульовій прив'язці зовнішня грань колони збігається з розбівочною віссю будівлі. При прив'язці 250 мм грань колони зміщується назовні від розбівочної осі будівлі.

Таблиця 3 Уніфіковані розміри прив'язки колон крайнього ряду

до поздовжньої розбівочної осі в одноповерхових будівлях

Характеристика промислової будівлі	Прив'язка
Будівлі (прольоти) зі збірним залізобетонним і змішаним каркасом без мостових кранів і підкрокв'яних конструкцій: у всіх випадках	нульова
Будівлі (прольоти) зі збірним залізобетонним і змішаним каркасом з мостовими кранами: Ш=6 м; Н≤14,4 м Ш=6 м; Н>14,4 м Ш=12 м при будь-якій висоті	нульова а=250 мм а=250 мм
Будівлі (прольоти) зі збірним залізобетонним і змішаним каркасом без мостових кранів і з мостовими кранами: при наявності підкрокв'яних конструкцій	а=250 мм
Будівлі з суцільнометалевим каркасом: Н=6 ... 8,4 м без мостових кранів Н=9,6 ... 18 м без мостових кранів з мостовими кранами	нульова а=250 мм а=250 мм

5.2 Прив'язка колон до поперечних розбивочних осей

В місцях поперечних температурно-деформаційних швів, які поділяють поздовжні прольоти, до однієї поперечної осі прив'язують дві колони зі зміщенням осей колон щодо розбівочної осі на 500 мм в обидві сторони.

Колони, розташовані у торцях прольотів, зміщуються відносно крайньої поперечної розбівочної осі всередину будівлі на 500 мм (до осі колони) незалежно від матеріалу колон, їх кроку і висоти будівлі (див. вузол 1 мал. 1).

Таке розташування колон в торцях будівлі дає можливість помістити верхню частину колон торцевого фахверка між крайньою крокв'яною конструкцією і стіною. При цьому зовнішні грані колон торцевого фахверка повинні збігатися з крайньою поперечною розбівочною віссю. Таким чином забезпечується можливість навішування торцевих стінових панелей до колон фахверка по всій висоті від підлоги до покриття.

Для кріплення торцевої стіни до колон основного каркасу у зазор між колоною і стіною встановлюються приколонні сталеві стійки фахверка перетином 300х300 мм, приварюємі до сталевих колон або до закладних деталей залізобетонних колон.

Як вже говорилося вище, у тих випадках, коли температурні шви виконуються на парних координаційних осях, відстань між ними визначається розміром вставки . Модульні розміри вставок дані в табл. 4.

Таблиця 4 Розміри вставок між координаційними осями одноповерхових будівель при різній товщині навісних панелей

Прив'язка колон			Розміри вставок (в мм) при товщині панелей (в мм)
при однаковій висоті паралель них прольотів	при перепаді висот паралель них прольотів	при взємноперпендикулярно му препаді	160 – 200	250	300
-	0 и 0	0	300	350	400
-	0 и 250	250	550	600	650
-	250 и 250	-	800	850	900
0 и 0	-	-	500	500	500
0 и 250	-	-	1000	1000	1000
250 и 250	-	-	1000	1000	1000

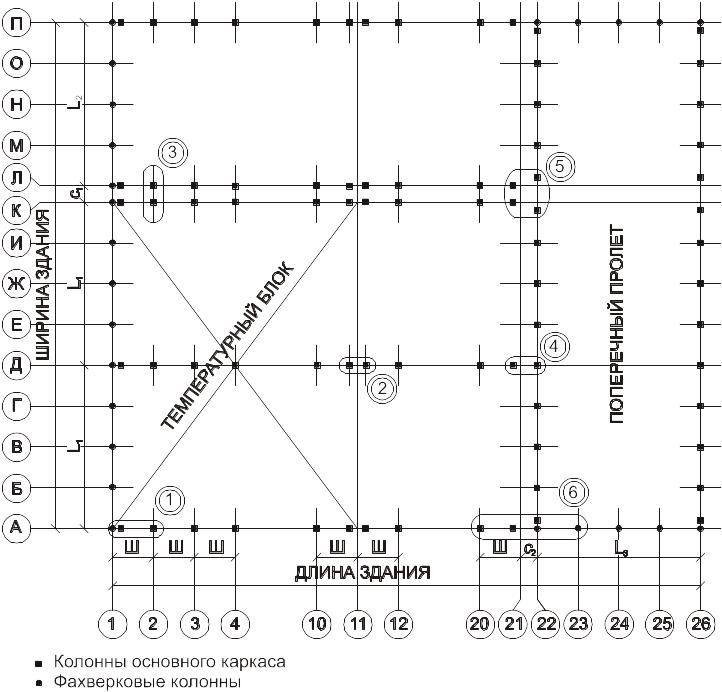

Мал 1. Схематичний план (сітка розбивочних осей) одноповерхової промислової будівлі з трьома поздовжніми та одним поперечним прольотом

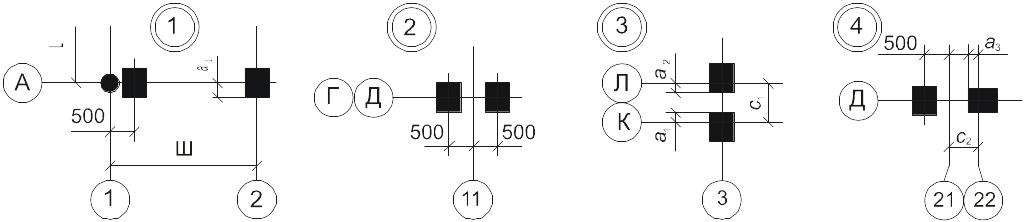

Мал.2. Вузли до мал.1

М ал.3. Вузли до мал.1
