10. Додатки

ДОДАТОК 1

Приклад виконання пояснювальної записки

1. Генеральний план

Ділянка будівництва цеху ______ розташована у північно-східній частині міста _____ на вільній території.

Проектом передбачена підготовка території: корчування зелених насаджень.

Кліматичні умови даного району наступні:

-температура зовнішнього повітря найбільш холодної п'ятиденки забезпеченністю 0,92 - (-20 С);

- розрахункова глибина промерзання ґрунту - 0,9м;

- переважні вітри: у зимовий період - південно-східні; у літній період - північно-західні.

Генеральний план ділянки вирішений з урахуванням усіх вимог будівельних норм, архітектурно-планувального рішення і максимального підпорядкування ситуації.

Генеральним планом задана об'ємно-просторова композиція цеху ______, визначене функціональне зонування території, основні проходи і під'їзди.

Благоустрій території цеху запроектовано комплексно. Основний під'їзд на територію здійснюється по існуючому постійному автошляху.

Генеральний план ділянки вирішений в ув'язуванні з внутрішніми і зовнішніми транспортними зв'язками.

Рельєф площадки спокійний, без значних переходів відміток висот, з малопомітним ухилом у північно-східному напрямку.

Відвід поверхневих вод із площадки здійснюється в зливову каналізацію.

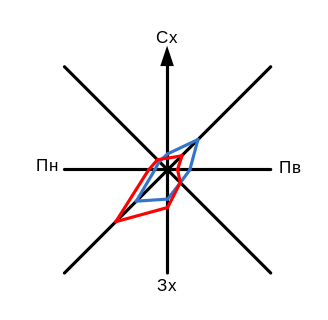

Таблиця 1.1. Повторення напрямів вітру по напрямам, %

	Напрям вітру	Пн	ПнСх	Сх	ПдСх	Пд	ПдЗх	Зх	ПнЗх
	Січень	7	5	10	19	14	8	18	19
	Липень	11	6	7	9	6	8	22	31

Таблиця 1.2 Експлікація приміщень

2.Об'ємно-планувальне рішення виробничої будівлі

Цех проектується одноповерховою каркасною будівлею.

Клас будівлі - II

Ступінь вогнестійкості - II

Ступінь довговічності - II.

Будівля суцільної забудови, однопрольотна, розміром 18x36 м. Проект передбачає:

• один прольот- 18,0 м;

• крок колон - 6,0 м;

• загальна довжина - 36 м;

• висота до низу крокв'яної конструкцій - 6,0 м;

• загальна висота будівлі - м.

Рисунок 2.1 Габаритна схема цеху

3.1.Фундаменти і фундаментні балки

Фундамент — нижня підземна частина будівлі, що сприймає наванта­ження від маси будівлі і передає її на ґрунт основи.

Фундамент розроблений по серії 1.412.1-6, марки Ф 4.2-1. Конструкція фундаменту запроектована для умов виконання робіт нульового циклу до монтажу колон; верх підколонника прийнятий на 150 мм нижче позначки чи­стої підлоги будівлі. Висота фундаменту прийнята — 1,8 м.

Фундамент складається з фундаментних плит і підколонника. Розміри підколонника визначаються виходячи з умов закладення в стакан типових колон прямокутного перетину. Зазори між колоною і стінками стакану скла­дають на кожній стороні 50 мм внизу і 75 мм угорі, торець колони не доходить до дна стакану на 50 мм.

Під фундамент влаштовують підготовку із шару бетону марки 50 тов­щиною 100 мм. Фундамент виконується з бетону класу В15, арматура прийн­ята зі сталі класів А-240 і А-300.

Основні розміри приведені на малюнку 3.1. Колони встановлюють у стакан і замонолічюють дрібнозернистим бетоном марки М І50.

Рисунок 3.1 Фундаменти під колони

При окремо стоячих фундаментах під стіни застосовують фундаментні балки. Конструктивна довжина фундаментальних балок залежить від кроку колон і глибини закладення фундаменту. Фундаментні балки спирають на бе­тонні стовпчики, що спираються безпосередньо на обрізи фундаментів, тому довжина фундаментних балок диктується відстанню у світлі між верхньою частиною суміжних фундаментів.

Між стінами і фундаментними балками влаштовується гідроізоляція, тому верх балок приймають на 30 мм нижче рівня підлоги.

Для даного проекту фундаментні балки прийняті по серії 1.415.1-2, марок ЗБФ-6-17ІІІВ, ЗБФ6-12АІІІ_В. Балки виконані з бетону класу В25 и ар­мовані ненапруженою арматурою А-400. Основні розміри приведені на ма­люнку 3.2.

Для захисту фундаментних балок від деформації і для винятку можли­вості промерзання підлоги уздовж стін їх засипають з боків і знизу шлаком. Уздовж фундаментних балок на поверхні ґрунту влаштовують вимощення з ухилом 0,03-0,05 від стіни будівлі, шириною 1 м.

Рисунок 3.2 Фундаментна балка таврового перетину

ДОДАТОК 2

Приклад виконання графічної частини
