Тормозные колодки
Тормозные колодки предназначены для преобразования силы нажатия их на колесо в силу трения (силу, задерживающую вращения колеса) или в тормозную силу. Сила трения колодки и тормозная сила численно равны.
К

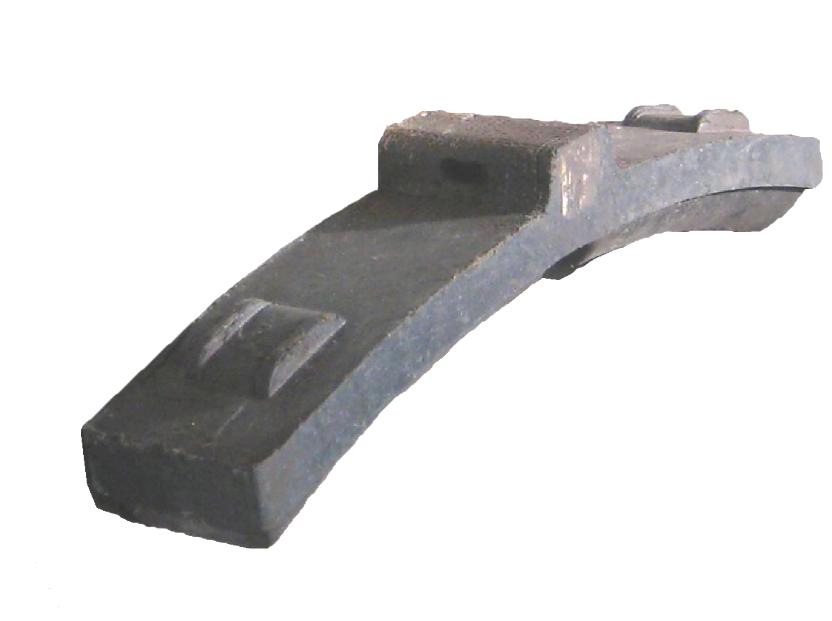

Рис 66. Тормозная
колодка
Тормозная масса в средней части тормозной колодки имеет сплошной поперечный желоб, улучшающий ее обдув и охлаждение с целью получения более постоянного коэффициента трения по всей ее площади, так как повышение температуры тормозной массы резко снижает коэффициент трения, а наиболее сильный нагрев приходится на середину тормозной колодки. При этом толщина новой тормозной колодки должна составлять 38+3мм, а износ допускается до 15мм.
Установка устройств агс

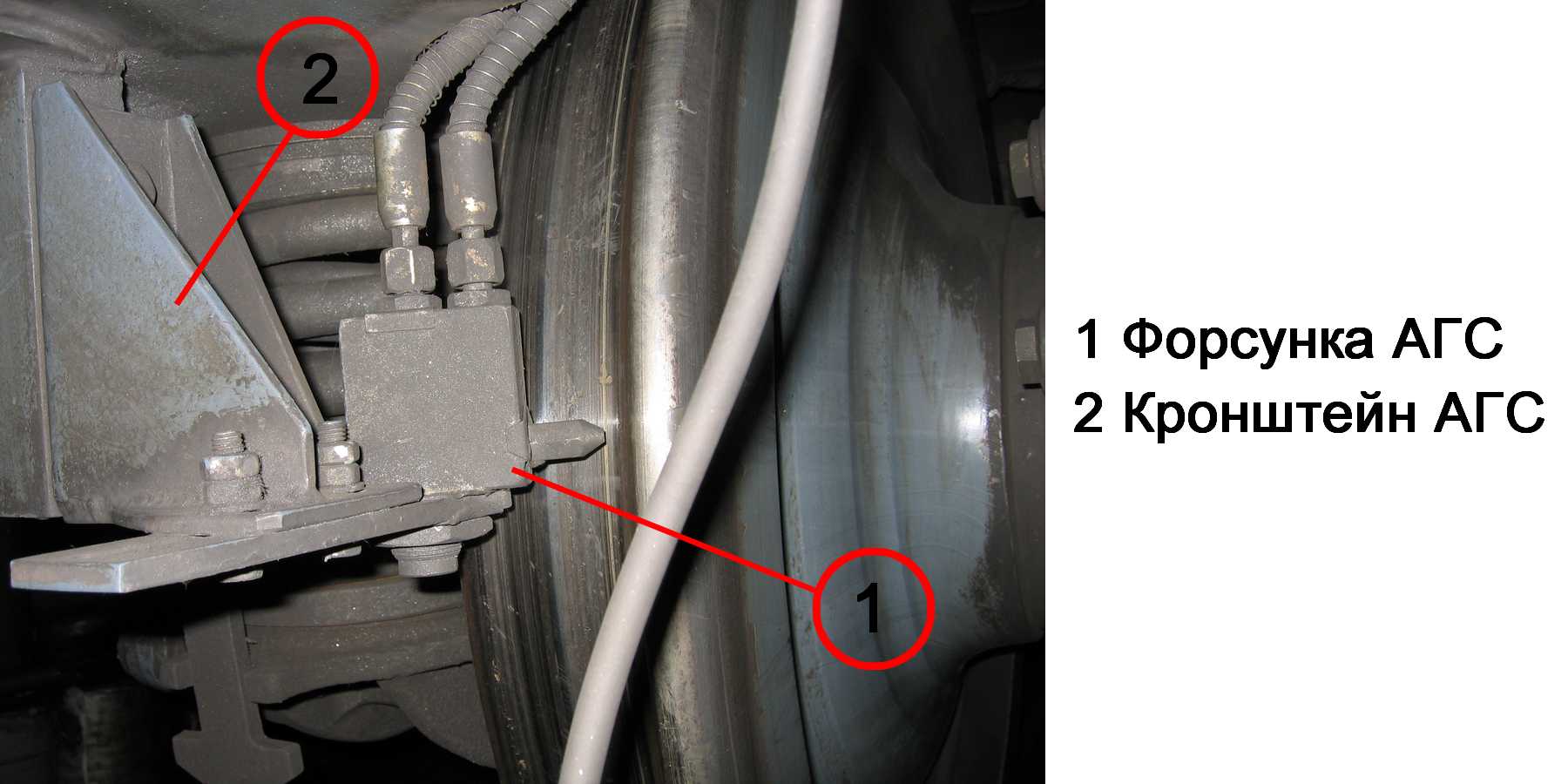

Рис 69. Форсунка АГС
Для снижения интенсивности износа гребней колес и внутренней боковой поверхности рельсов на передней тележке вагона 81-740.4 установлено оборудование системы автоматического гребнесмазывателя АГС-8М.720 с вертикальным расположением масляного бака, в составе:
масляный бак АГС емкостью 15л;
форсунки плунжерного типа АГС-8М.03.00.00 - 2 шт.;
соединительные элементы (воздушные и гидравлические).
Масляный бак установлен на раме в передней части первой тележки головного вагона перед первой колесной парой. Форсунки располагаются на расстоянии (25±3) мм от поверхности гребня колеса и 25мм от поверхности катания.
Эти размеры подлежат периодическому контролю и регулировке.
Оборудование системы АГС-8М работает автоматически и управляется посредством блока «АГС», установленного в аппаратном отсеке вагона 81-740.4
В зависимости от местных условий линии (план и профиль пути) в электродепо проводится ручная регулировка оборудования на частоту вспрысков гелевой смазки на гребни колесных пар.
Проверить установку и крепление оборудования АТС на тележке. Проверить состояние и крепление масляного бака, форсунок, воздухопроводов. При необходимости отрегулировать положение форсунок и проверить их работоспособность. Проверить уровень смазки в баке системы АГС и при необходимости дополнить до контрольной отметки. Для этого перекрыть разобщительный кран от напорной магистрали к масляному баку, отвернуть на баке пробку заправочной горловины со щупом, проверить уровень масла, заправить бак смазкой «Дон-АГС8» до требуемой отметки. Открыть разобщительный кран.
Перед заправкой в масляный бак смазку в емкости (таре) необходимо тщательно перемешать.
