Подвеска тягового двигателя и тягового редуктора

Подвеска тягового редуктора опорно-рамная с передачей вращающего момента на ходовое колесо через полый вал с шарнирно-поводковыми муфтами.

Рис 53. Универсальный кронштейн

Детали подвески

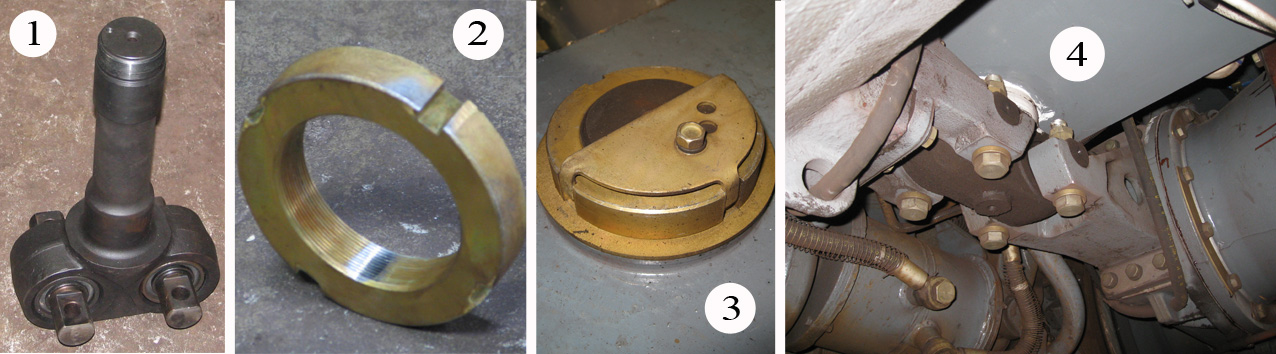

Тяговый двигатель имеет на своём корпусе в нижней части кронштейн с двумя приливами (фото 4), который посредством крепления двумя болтами (проходящими через приливы) с гайками, контрогайками и контровочным шплинтом крепится к резинометаллическому шарниру универсального кронштейна подвески (фото 1), проходящему через втулку в центральной поперечной балке рамы тележки. Сам кронштейн подвески ТД крепится к корпусу ТД при помощи болтов.

Универсальный шарнир подвески (фото 1) имеет на своей верхней части резьбу, которая находится выше уровня верхней поверхности центральной поперечной балки рамы тележки. Крепления универсального шарнира к поперечной балке рамы тележки показано на фото 3, оно осуществляется следующим образом:

На верхнюю резьбовую часть кронштейна (фото 1) надевается шайба, далее закручивается круглая контрящая гайка с пазами (фото 2), далее сверху крепится стопорная пластина которая своими выступами входит в пазы круглой контрящей гайки (фото 3), стопорная пластина крепится болтом входящим в резьбовое отверстие находящееся на верхней поверхности универсального кронштейна подвески.

Подвеска универсального кронштейна к балке рамы вагона жёсткая.

Крепление тягового двигателя осуществляется через компенсационную муфту и далее на корпус тягового редуктора в районе малой шестерни.

Подвеска тягового редуктора имеет аналогичный кронштейн с двумя приливами, находящийся в торцевой части редуктора со стороны малой шестерни, он крепится аналогично кронштейну ТД и посредством крепления к универсальному шарниру подвески крепится к центральной поперечной балке рамы тележки.

Подвеска редуктора

С

Рис 54. Универсальный кронштейн

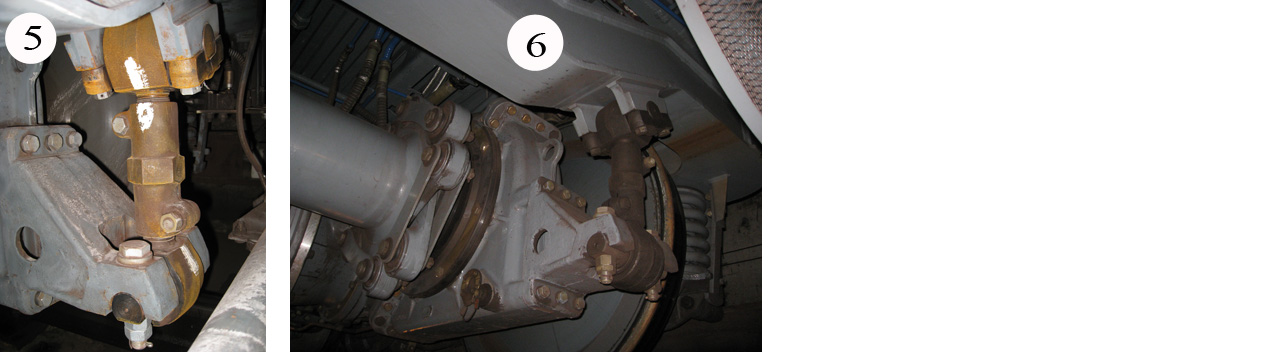

о стороны выходного вала на корпусе редуктора так же имеется кронштейн подвески с двумя приливами, крепление его к корпусу редуктора выполнено болтами (фото 6). Кронштейн подвески крепится к резино-металлическому шарниру посре-дством болтов (проходящими через приливы) с гайками, контрогайками и контровочным шплинтом. Резинометаллический шарнир в верхней части имеет резьбовую часть, которая входит в регулировочную муфту подвески снизу (фото 5). В верхнюю часть регулировочной муфты входит резьбовой частью аналогичный резинометаллический шарнир, который через сухари с двумя болтами (имеющими попарную контровку ) крепится к специальному приливу на концевой поперечной балке рамы тележки.

Регулировка высоты зазора между выходным валом редуктора и осью колёсной пары осуществляется при помощи регулировочной муфты (ослабляются два болта с гайками, фиксации положения регулировочной муфты и далее вращая её добиваемся нужного зазора).
