Б Блок ввода параметров (бвп) лок ввода параметров (бвп).

С помощью БВП в прицел задаётся характеристическое время обычных и тормозных авиабомб.

Д

Ручка управления

двигателем

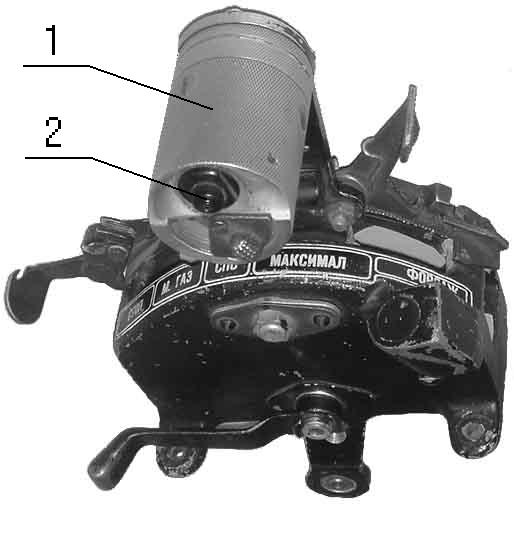

атчик ручной дальности (ДРД).

С помощью ДРД осуществляется ручной ввод в прицел дальности до цели. Он находится на рукоятке управления двигателем самолета (РУД). На РУД имеется барабан 1, который связан с движком потенциометра ручной дальности (ПРД). Летчик вращением барабана вводит дальность вручную. При установке барабана на упор по часовой стрелке включается выключатель и прицел для ввода дальности подключается к РЛС, при этом на ВГ загорается индикатор «АВТ». 2 – кнопка ПЗ (предварительной засечки).

V. Оптико-кинематическая схема визирной головки прицела асп-17мл.

Оптическая система прицела предназначена для наблюдения за целью и формирования подвижной прицельной марки, неподвижной прицельной сетки, индикации следующей информации:

- при стрельбе (угол крена);

- при бомбометании .

Оптическая схема ВГ включает (см. плакат 4):

- отражатель;

- объектив;

- зеркало поворотное (ЗП);

- плоско-параллельная пластина (ППП);

- элементы канала формирования подвижной марки (отражатель, лампы

подсветки ПМ, конденсор, сетка);

- элементы формирования индикации и (кольцеобразные шторки

с прорезями);

- элементы внешнебазового дальномера (диск L);

- элементы канала формирования неподвижной сетки (отражатель, лампочки

подсветки НС, неподвижная сетка);

- элементы канала электронно-лучевой трубки (объектив, зеркало,

светофильтр).

Формирование подвижной марки (пм)

Для формирования ПМ используется свет от лампы подсветки, который от отражателя через конденсор освещает сетку. Конденсор служит для обеспечения равномерной освещенности. Затем свет через ППП попадает на ЗП и отражается в обратном направлении на ППП (ППП имеет свойство пропускать свет, идущий от отражателя к ЗП, и отражать его, если он идёт в обратном направлении). Отражаясь от ППП, свет попадает на отражатель, а от него в глаз лётчика. Так как сетка находится в фокальной плоскости объектива, то после объектива лучи идут параллельным пучком, поэтому изображение сетки проецируется в бесконечность. Таким образом, прозрачный обтекатель даёт возможность одновременно следить за целью и изображением ПМ.

Отражатель имеет два положения - верхнее и нижнее и устанавливается в эти положения с помощью двигателя. В верхнее положение он устанавливается автоматически при переводе прицела в режим «ЦУ», при этом просматривается пространство: вверх 16°, вниз 8°. В остальных случаях отражатель устанавливается также автоматически в нижнее положение с зоной просмотра: вверх 8°, вниз 16°. Необходимость установки отражателя в режиме «ЦУ» в верхнее положение объясняется тем, что, как правило, цели в этом случае расположены выше атакующего самолета.

Положение ПМ на отражателе изменяется путем поворота ЗП, которое отклоняется в вертикальном и горизонтальном направлениях на углы двумя двигателями (I и II). Сигналы на двигатели идут от вычислителей. Двигатели, вращающие зеркало, одновременно вращают потенциометры «НООЗ», сигналы с которых поступают на РЛС «Сапфир» для направления оси антенны параллельно визирному лучу.

Углы поворота ПМ можно отсчитать по шкальному устройству, включающему объектив, призму, лимб, зеркало и лампы подсвета. В случае отказа автоматики углы поворота ПМ можно устанавливать от рукояток ручной установки ПМ.

Для отображения шкал и метки крена используются кольцеобразные шторки, через прорези которых проходит свет от лампочки подсветки. Шторки вращаются двигателями по сигналам от вычислителя (АЦВУ или ББ). Значение определяется по дугообразной шкале с интервалами между делениями 500м, при стрельбе , а при пуске УР . При уменьшении дальности до цели дуга текущей дальности укорачивается и при достижении загорается индикатор «ПР». Следует сказать, что при бомбометании шкала не формируется, по дугообразной шкале определяется время оставшееся до сброса бомб , а метка крена указывает угол доворота самолета при прицеливании по направлению.

Канал электронно-лучевой трубки (ЭЛТ).

Канал ЭЛТ служит для передачи изображения экрана ЭЛТ, входящей в состав радиолокационного прицела, на отражатель. Для этой цели используется зеркало, которое управляется рукояткой «АСП-РП». При установке рукоятки в положение РП поворачиваются зеркало и ППП: ППП откидывается для беспрепятственного прохождения светового потока от ЭЛТ, а зеркало поворачивается для направления его на отражатель. С помощью объектива создаётся необходимый размер изображения экрана ЭЛТ на отражателе.

Канал неподвижной сетки (НС).

Канал неподвижной сетки включает четыре лампочки подсветки и диск с сеткой, которая используется при глазомерном способе прицеливания,

когда подвижная марка не видна. Изображение НС представляет собой светящиеся концентрические окружности, перекрестие и штрихи. Угловой размер внутреннего кольца сетки равен 60мрад, наружного кольца - 100мрад, цена деления штрихов на вертикальных и горизонтальных линиях 10мрад. При необходимости изображение НС в поле зрения лётчика вводится поворотом рукоятки реостата лампочек подсвета. С помощью делений на координатной сетке летчик определяет дальность до цели. На радиальных лучах имеются участки, ограниченные двумя крестиками, двумя точками и двумя штрихами. Эти участки определены для стрельбы из пушек по воздушным целям для различных скоростей цели:

- для V_ц = 900-1100 км/ч;

- для V_ц = 700-900 км/ч;

- для V_ц = 500-700 км/ч.

Атака современных целей, как правило, происходит с задней полусферы. Поэтому на НС изображена только нижняя часть окружностей. При атаке цели летчик направляет полет в сторону противника так, чтобы видимое перемещение цели было направлено к центру перекрестия прицела, т.е. по радиальной линии, так как оружие направлено в центр сетки. При этом летчик должен определить скорость цели на глаз. Тогда при попадании цели на участок соответствующий скорости цели летчик открывает огонь. При этом углы, под которыми видны отрезки, лежащие между центром и соответствующими метками, являются углами упреждения (минимальный и максимальный).

Внешнебазовый дальномер.

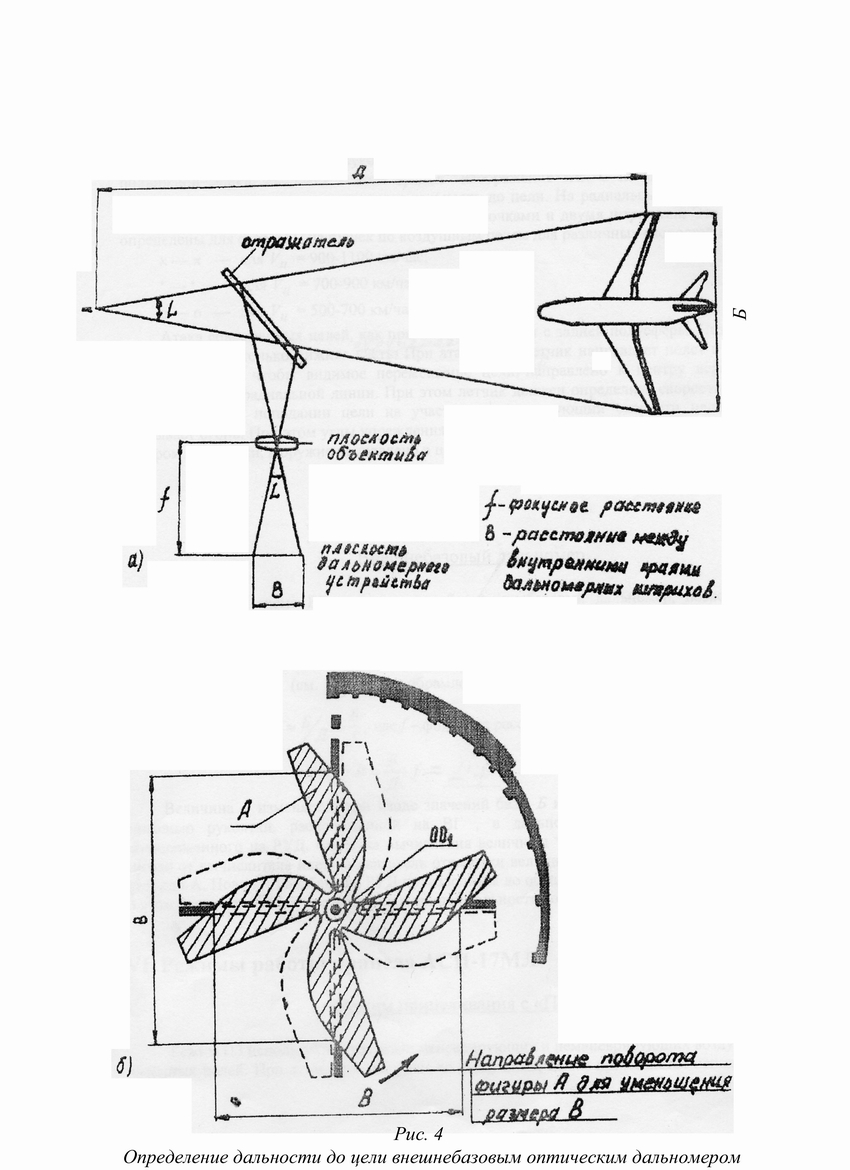

Оптическая схема ВГ включает в себя внешнебазовый дальномер, позволяющий определить дальность до цели при ее обрамлении внутренними краями штрихов дальномерного устройства. Так как дальномерное устройство расположено в фокальной плоскости объектива, то расстояние между этими штрихами определяется формулой =2 , где L-угол, под которым лётчику видны внутренние края штрихов ПМ, а -фокусное расстояние объектива (см. рис.4 приложения). Когда обрамление выполнено, лётчик видит цель под углом L, при этом . Тогда = (при малых углах ).

Величина изменяется при вводе в прицел новых значений Б и Д. База Б (размер цели) вводится с помощью рукоятки, расположенной на ВГ, а дальность Д - с помощью барабана, расположенного на РУД. При вводе значений Б и Д вычислитель определяет угол L. Сигнал от вычислителя идет на двигатель отработки величины L, который вращает диск с фигурой А, частично закрывающей перекрестие сетки При вращении диска А изменяется расстояние между штрихами дальномерного устройства. Для определения дальности необходимо:

- по шкале Б установить размер цели;

- поворотом барабана на РУД обрамить штрихами контур цели.

После этого от ПРД будет вводится в прицел дальность до цели.
