Методика расчета

1. Выполнить расчетную схему пневмотранспортной установки ( рис.24.1)

2.Определить диаметр воздуховода.

Приведенная (расчетная) длина транспортирования, м:

где, согласно рис. 24.3, - сумма длин горизонтальных участков( поз. 5,8); - то же, вертикального (поз.7); - то же, эквивалентных колен (поз.6; для колена с углом поворота 90, =7…8м); - то же, эквивалентных переключателям трубопроводов (поз. 10; для двухходового переключателя = 8м).

3. Коэффициент концентрации смеси 4 выбрать по опытной кривой (рис.24.4,а) графика зависимости от L_пp для нагнетательных установок, а скорость по графику на рис.24.4,б в зависимости от L_пp.

4. Внутренний диаметр трубопровода, м:

d=

5.Расчет расхода воздуха, м³/с:

/(4.5

где - заданная производительность участка, т/ч.

6. Давление воздуха в начальной точке транспортного трубопровода, мПа:

P_н =

где и S - коэффициенты, характеризующие условия прохождения воздуха в трубопроводе.

Коэффициент определяется из графика на рис.24.4,в;

S=

- высота транспортирования, - удельный вес воздуха в нагнетательном трубопроводе, равный ориентировочно 18 Н/м³

7. Давление воздуха в воздуховоде у компрессора, мПа:

P_к= P_н R_п+ P_п

где R_п =1,2- коэффициент потерь в загрузочном устройстве; P_н = 0,03мПа - потери давления в проводящем трубопроводе, идущем от компрессора

8. Производительность компрессора, м³/с:

где P_н =1,1 - коэффициент, учитывающий неплотности в соединениях трубопровода.

Винтовой питатель подбирается по данной производительности табл. 24.1.

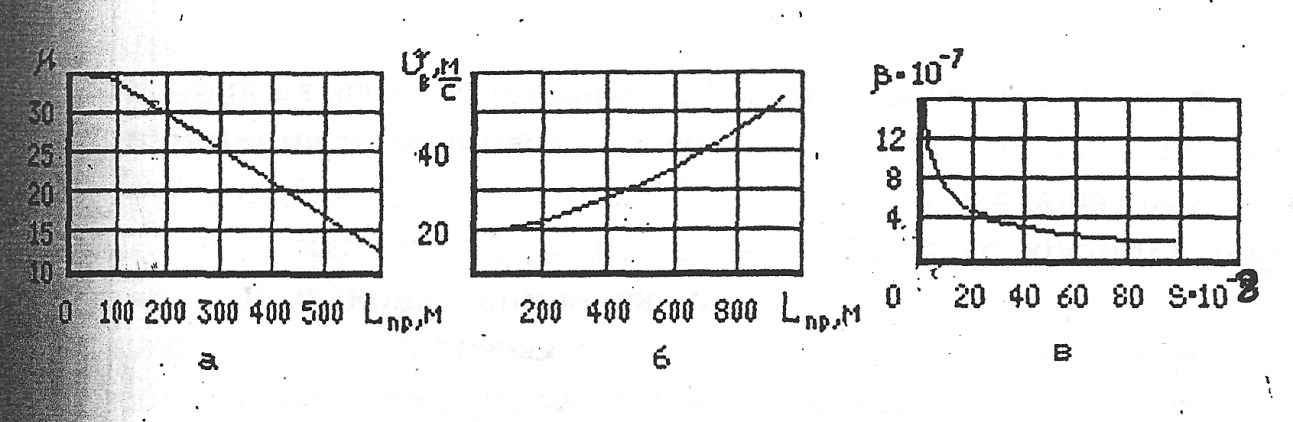

Рис.24.4. Зависимости параметров пневмотранспортера цемента от : а - массовой концентрации от длины трубопровода, б - скорости воздуха от длины трубопровода; в - коэффициента от S.

Таблица 24.1 Технические характеристики винтовых пневматических питателей

Показатель	Диаметр винта питателя, мм
	150	200	250
Производительность по цементу т/ч	25-30	35-80	80-160
Потребная мощность, кВт	35-50	60-120	150-200
Число оборотов винта в мин, об/мин		1000
Расход воздуха, м3/мин	3		4
Давление сжатого воздуха, мПа	0,3	0,3	0,4
Диаметр трубопровода, мм	125	175	200
Расчетная длина трубопровода, м	150	200	300
Расчетная высота подъема, м	25	30	30

Таблица 24.2. Индивидуальные варианты заданий

№ варианта	Производительность, Птехн,т/ч	Габаритные размеры
		lz1	l1	l2
1	25	100	10	50
2	30	95	15	55
3	35	90	20	60
4	40	85	25	65
5	45	80	10	70
6	50	75	15	75
7	55	70	20	80
8	60	100	25	85
9	65	95	10	90
10	70	90	15	50
11	75	85	20	55
12	80	80	25	60
13	85	75	10	65
14	90	70	15	70
15	25	80	20	75
16	30	85	25	80
17	35	90	10	65
18	40	95	15	90
19	45	100	20	50
20	50	70	25	55
21	55	75	10	60
22	60	80	15	65
23	65	85	20	70
24	70	90	25	75
25	75	95	10	80
26	80	100	15	85
27	85	80	20	90
28	90	85	25	50
29	40	90	10	55
30	45	100	15	60
31	40	70	15	50
32	30	80	10	55
33	55	60	25	70
34	70	80	30	70
