Бетоносмесительные машины гравитационного типа
Лабораторная работа № 21 «Расчёт гравитационного бетоносмесителя циклического действия»
Стационарные циклического действия гравитационные бетоносмесители применяют на бетонных заводах, снабжающих товарным бетоном объекты с большим объемом потребления, в бетоносмесительных цехах заводов сборных железобетонных изделий и в бетоносмесительных установках. Они выпускаются объемом готового замеса 500,1000 и 3000 л и выполняются с наклоняющимися двухконусными смесительными барабанами и гидравлическим или пневматическим приводом механизма опрокидывания барабана. У стационарных гравитационных бетоносмесителей загрузка компонентов и выгрузка готовой смеси механизированы и осуществляются при вращающемся барабане. Бетоносмеситель СБ-91В объемом готового замеса 500 л предназначен для приготовления подвижных бетонных смесей и используется в бетоносмесительных установках производительностью до 20 м3/ч. Бетоносмеситель состоит из рамы 4, смесительного барабана 2, траверсы 7, приводных механизмов вращения 6 и опрокидывания 5 смесительного барабана, электрооборудования, аппаратуры пуска, защиты и управления. Траверса со смесительным барабаном опирается на две стойки 3 рамы, в одной из которых смонтирован гидравлический механизм (гидроцилиндр с рычагом) опрокидывания смесительного барабана при разгрузке (рис. 21.1). Гидроцилиндром, соединенным с одной из цапф 1 траверсы, через рычаг осуществляется поворот траверсы вместе со смесительным барабаном при переводе барабана из положения приготовления смеси в положение выгрузки и обратно. На внутренней поверхности конусов смесительного барабана, облицованных футеровкой, закреплены шесть смешивающих лопастей. Вращение барабану с частотой 18 мин-1 сообщается от электродвигателя через цилиндрический двухступенчатый редуктор. Гидропривод механизма опрокидывания барабана состоит из масляного бака, гидронасоса, гидрораспределителя, фильтра, клапанной аппаратуры и соединительных трубопроводов.

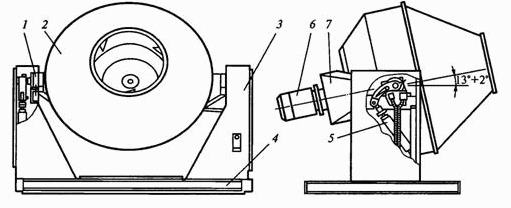

Рис. 21.1 . Общий вид бетономесителя циклического действия СБ-91Б
В строительстве широко используется бетоносмесители СБ-153А локального типа (Рис. 21.2) с объемом готового замеса 1000 л предназначен для приготовления подвижных бетонных смесей с крупностью заполнителя до 120 мм и используется в технологических линиях заводов сборного железобетона, бетонных заводов и в бетоносмесительных установках.
Бетоносмеситель состоит из рамы 1 с двумя опорными стойками смесительного барабана 2, траверсы 3, механизма вращения и опрокидывания барабана, электрооборудования и шкафа управления 7. Футерованная облицовкой внутренняя поверхность двухконусного барабана имеет шесть лопастей, закрепленных на кронштейнах-держателях. В днище барабана установлен лопастной активатор, позволяющий ускорять процесс перемешивания и повышать качество приготовляемых смесей. Вращение смесильному барабану с частотой 17,6 мин-1 сообщается от фланцевого электродвигателя 5 через двухступенчатый планетарный редуктор 4. Опрокидывание смесительного барабана при выгрузке готовой смеси, его возврат и фиксацию в положении загрузки обеспечивает пневматический привод, состоящий из двух пневмоцилиндров 6, приборов воздухораспределения, влагомаслоотделителя, соединительных трубопроводов и глушителя. Питание пневмопривода сжатым воздухом под давлением 0,4...0,6 МПа осуществляется от воздушной магистрали цеха или завода. Пневмокинематическая схема бетоносмесителя СБ-153А показана ниже.
Рис. 21.2. Бетоносмеситель циклического действия СБ-153А
(общий вид)

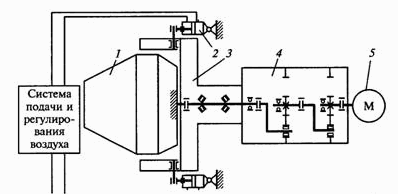

Рис.213 . Пневмокинематическая схема бетоносмесителя СБ-153А: 1 - смесительный барабан; 2 - пневмоцилинлр; 3 - траверса; 4 - планетарный редуктор; 5 – электродвигатель
Цель работы: ознакомление с назначением, устройством и расчётом основных параметров передвижных гравитационных бетоносмесителей циклического действия.
Содержание: рассчитать часовую и сменную производительность гравитационного передвижного бетоносмесителя; рассчитать необходимую мощность привода и выбрать двигатель (силовую установку); подобрать рациональный тираж и режим работы бетоносмесителя .
Выполнить исследование влияния емкости смесительной камеры (барабана) на потребную мощность силовой ; выявить влияние типажа дробильной машины на производительность, а также выявить влияния параметров рабочего процесса дробления на производительность машины.
Методическая последовательность проведения расчета заключается в следующем:
1.В соответствии с вариантом задания по справочникам (указанным в списке используемой литературы) найти требуемые для расчета параметры рабочего режима бетоносмесителя.
2.Ознакомиться с конструкцией бетоносмесителя, принципа ее действия, в том числе и на натурном образце.
3.Составить конструктивную (продольный разрез) и кинематическую схему бетоносмесителя с обозначением всех ее элементов.
4.Произвести краткое описание конструкции и принципа действия .
5.Выполнить расчеты параметров согласно методики расчета.
6.Выполнить исследование влияния емкости смесительной камеры и мощности силовой установки на производительность (часовую и сменную) и построить графики зависимости.
7.Исследовать влияние типажа бетоносмесительной машины на производительность и построить график зависимости.
Подготовить заключение при оформлении отчета.
