Контрольные вопросы

1.Для каких целей применяют скреперы и в каких сферах строительства они эффективны ?

2. Цель выполнения тягового расчета скрепера?

3. Как записать уравнение тягового баланса скрепера?

4. Как рассчитать предельно допустимую глубину копания?

5.Как устроен самоходный скрепер?

6. Технологические особенности применения скреперов в дорожном и водохозяйственном строительстве?

Рекомендуемая литература

1.Алексеева Т.В., Артемьев К.А. и др. Машины для земляных работ. Изд. 3-е, перераб. и дополн. — М.: Машиностроение, 2005.

2.Строительные машины: Учебник для студ. ВУЗов/Под ред. Д.П. Волкова— М.: Высшая школа, 2010- стр. 68-72.

3.«Строительные машины. Справочник ». Том 1. «Машины для строительства промышленных, гражданских сооружений и дорог». 5-е изд. перераб. под общей ред.Э.Н.Кузина. М.: Машиностроение, 2007. с. 194.

ГРЕЙДЕР - ЭЛЕВАТОРЫ



Лабораторная работа № 5 «Тяговый расчет грейдер-элеватора»

Грейдер-элеваторы – землеройно-транспортные машины предназначенные для возведения насыпей из резервов и образования выемок с отсыпкой грунта в кавальеры или в транспортные средства. Применяют их для возведения невысоких насыпей автомобильных и железных дорог из боковых резервов преимущественно в равнинной местности, разработки выемок с перемещением вынутого грунта в отвал, устройства полунасыпей на косогорах с поперечным уклоном до 12° и рытья небольших каналов для орошения земель. Грейдер-элеваторы относятся к машинам непрерывного действия, у которых функции копания и перемещения грунта разделены и выполняются двумя разными рабочими органами: ножом и ленточным конвейером. Срезаемый дисковым, плужным или прямым ножом грунт поступает на ленточный конвейер и перемещается им к месту выгрузки. Нож грейдер-элеватора, выполненный чаще всего в виде диска диаметром 600-1000 мм, вырезает грунт, который поступает на наклонный ленточный  конвейер (длина 8-10 м) и выносится в сторону. Ленточный конвейер в рабочем положении выступает в сторону на несколько метров, а в транспортном – складывается, помещаясь в габаритные транспортные размеры грейдер-элеватора. С помощью механизма подвески рама конвейера может менять угол наклона к горизонту, что позволяет регулировать дальность выгрузки грунта. Грейдер-элеваторы с дисковым ножом (неповоротным или поворотным) разрабатывает связный грунт и отсыпает его в отвал (насыпь) или транспортные средства, с системой прямых ножей (землеройные струги) – приспособлен для разработки только легких или средней плотности взрыхленных грунтов, а  с ножом, имеющим полукруглую режущую кромку системы Д. И. Федорова, называемым «совковым» ножом – связные, в том числе глинистые грунты (рис.5.1). При этом поперечно расположенным конвейером – отсыпается грунт непосредственно в отвал или в транспортные средства; диагонально расположенным конвейером – только в транспортные средства; а одним поворотным транспортером или продольным и двумя поворотными транспортерами – как в отвал , так и в транспортные средства. Известны конструкции грейдер-элеваторов с применением метателей вместо транспортеров (рис.5.1, 5.2 и 5.3). Самоходные грейдер-элеваторы представляют собой полностью автономные машины, оснащенные собственной силовой установкой, движителем, ходовой трансмиссией, приводом рабочих органов и системами управления ими. Тип ходовой трансмиссии самоходного грейдер-элеватора зависит от типа трансмиссии базовой машины, а для привода рабочих органов (подъем/опускание ножа, движение ленты конвейера, подъем/ опускание и складывание/ разворачивание его рамы) используется гидрообъемная трансмиссия (рис.5.2).

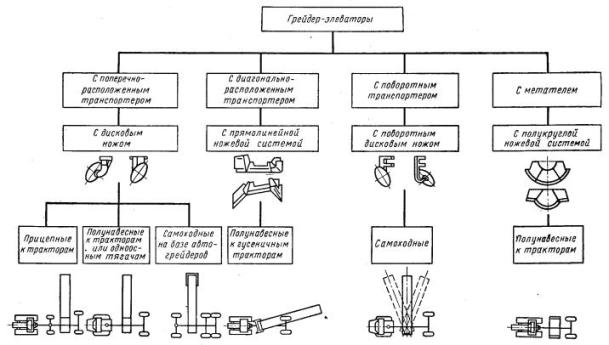

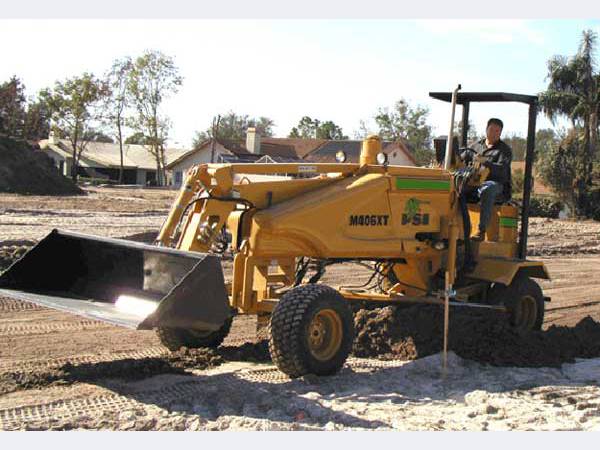

Рис.5.1. Конструктивное исполнение грейдер-элеваторов

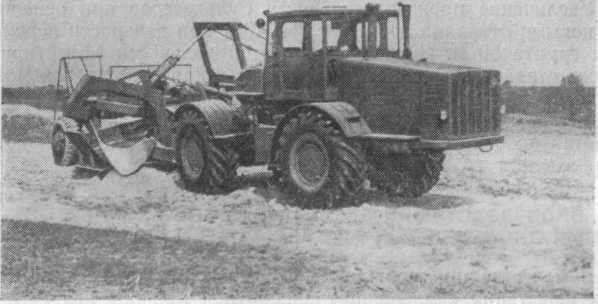

Рис.5.2. Общий вид прицепного грейдер-элеватора

Как машины непрерывного действия грейдер-элеваторы обеспечивают высокую производительность.

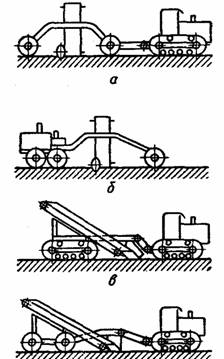

                                  Рис.5.3 . Схемы прицепных,   навесных   и  полуприцепных    грейдер-злеваторов: а - прицепной;   б- навесной; в  и  г - прицепной    и  полуприцепной  с  системой  плоских ножей  (струг)

Цель работы: ознакомиться с методикой тягового расчета для выбора рационального режима работы грейдер-элеватора.

Содержание: записать уравнение тягового баланса для грейдер-элеватора с расшифровкой входящих в него величин; определив сопротивления при условиях:

а) полного использования мощности двигателя;

б) обеспечения сцепления движителей с грунтом.

Сделать вывод, какой расчетный случай является определяющим для заданных конкретных условий строительного производства.

Методическая последовательность проведения тягового расчета заключается в следующем:

1. В соответствии с вариантом задания по справочникам (указанным в списке используемой литературы) найти требуемые для расчета параметры рабочего оборудования грейдер-элеватора.

2. Получить у преподавателя задание и наименование программного обеспечения для выполнения тяговых расчетов машин на ЭВМ:

3.Подготовить ЭВМ для выполнения расчетов и ввести: дату, фамилию, имя, отчество, группу.

4.Далее вводить данные для расчета в диалоговом режиме, используя подсказки базы данных программы.

5.Выполнить расчеты в соответствии с заданием на исследование влияния условий работы на производительность используемой машины.

6. Снять с принтера распечатку расчета.

7. Построить графики и дать краткий анализ проведенного исследования по установлению значимости условий производства работ на производительность грейдер-элеватора.

Написать заключение по выполненному расчету, указать марку базового трактора (тягача).
