4.1 Выяснение условий, обеспечивающих безопасность человека при контакте с электрическими приборами и оборудованием, а также мер по оказанию доврачебной помощи
4.1.1 Защитные меры в электроустановках
В соответствии с ГОСТ 12.2.007.0-75 «Изделия электротехнические» электрооборудование по способу защиты человека от поражения током подразделяется на пять классов защиты: 0; 0I; I; II; III.
К классу 0 относится электрооборудование, которое имеет рабочую изоляцию, но не имеет элементов для заземления, если это оборудование не отнесено к классам II и III.
Очень многие электробытовые приборы выпускаются класса 0.
К классу 0I относится электрооборудование, имеющее рабочую изоляцию, элемент для заземления и провод без заземляющей жилы для присоединения этого оборудования к источнику питания.
В связи с отсутствием в бытовых условиях, как правило, контура заземления, электрические приборы и машины класса 0I не могут быть использованы. Это положение распространяется также на электрооборудование класса I.
К классу I относится электрооборудование, которое в отличие от электрооборудования класса 0I в проводе для присоединения к источнику питания имеет заземляющую жилу и вилку с заземляющим контактом.
К классу II относится электротехническое оборудование, имеющее двойную или усиленную изоляцию, но не имеющее элементов для заземления. В настоящее время значительное количество машин и аппаратов для производственно-бытовых условий (пылесосы, полотеры, кофе-машины, кулеры) выпускаются II класса защиты19
К классу III относится электрооборудование, которое не имеет ни внешних, ни внутренних электрических цепей напряжением выше 42 В.
В качестве мероприятий по обеспечению безопасности работы с электрооборудованием в бытовых условиях и в офисных помещениях могут быть приведены следующие:
изоляция токоведущих частей (рабочая, дополнительная, двойная, усиленная);
малое напряжение в электрических цепях;
защитное заземление;
использование устройств (оборудования) для предотвращения возможности случайного прикосновения к токоведущим частям и ошибочных действий или операций;
защитные средства и предохранительные приспособления
Изоляция токоведущих частей с использованием диэлектрических материалов является основным методом защиты от поражения электрическим током.
Применение малых напряжений позволяет резко уменьшить опасность во всех случаях. В соответствии с ГОСТ 12.2.007.0-75 безопасным является переменное напряжение менее 42 В и постоянное менее 110 В.
Малые напряжения применяют как в помещениях с повышенной опасностью (Uбез £ 42 В), так и в особо опасных (Uбез = 12 В). Они применяются для питания ручного электроинструмента, светильников стационарного местного освещения, переносных ламп, т.е. в тех случаях, когда возможен длительный контакт с корпусом электрооборудования.
Защитное заземление - преднамеренное электрическое соединение с землей или с эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением при нарушении изоляции электроустановки.
При наличии защитного заземления сопротивление замкнутой на корпус фазы определяется в основном сопротивлением заземляющего устройства Rз. Заземляющее устройство состоит из металлического заземлителя, непосредственно соприкасающегося с землей, и заземляющих проводников.
Следующим способом защиты человека от поражения электрическим током является использование устройств (оборудования) для предотвращения возможности случайного прикосновения к токоведущим частям и ошибочных действий или операций. Расположение токоведущих частей на недоступной высоте или в недоступном месте также позволяет обеспечить определенную безопасность без применения ограждений.
Важную роль в обеспечение электробезопасности играют различные защитные средства и предохранительные приспособления.
По назначению все средства защиты подразделяются на основные и дополнительные. Основные средства способны длительное время выдерживать рабочее напряжение электроустановки, поэтому ими можно касаться открытых токоведущих частей, находящихся под напряжением. Например, в установках напряжением до 1000 В к ним относятся диэлектрические перчатки, галоши, инструмент (слесарно-монтажный, например отвертки, плоскогубцы и др.) с изолированными ручками.
К дополнительным средствам в электроустановках напряжением до 1000 В относятся временные ограждения, предупредительные плакаты, защитные очки.
Нарушение правил пользования электрическим оборудованием (электрическими сетями) может привести к поражению человека (рис. 4.5.).

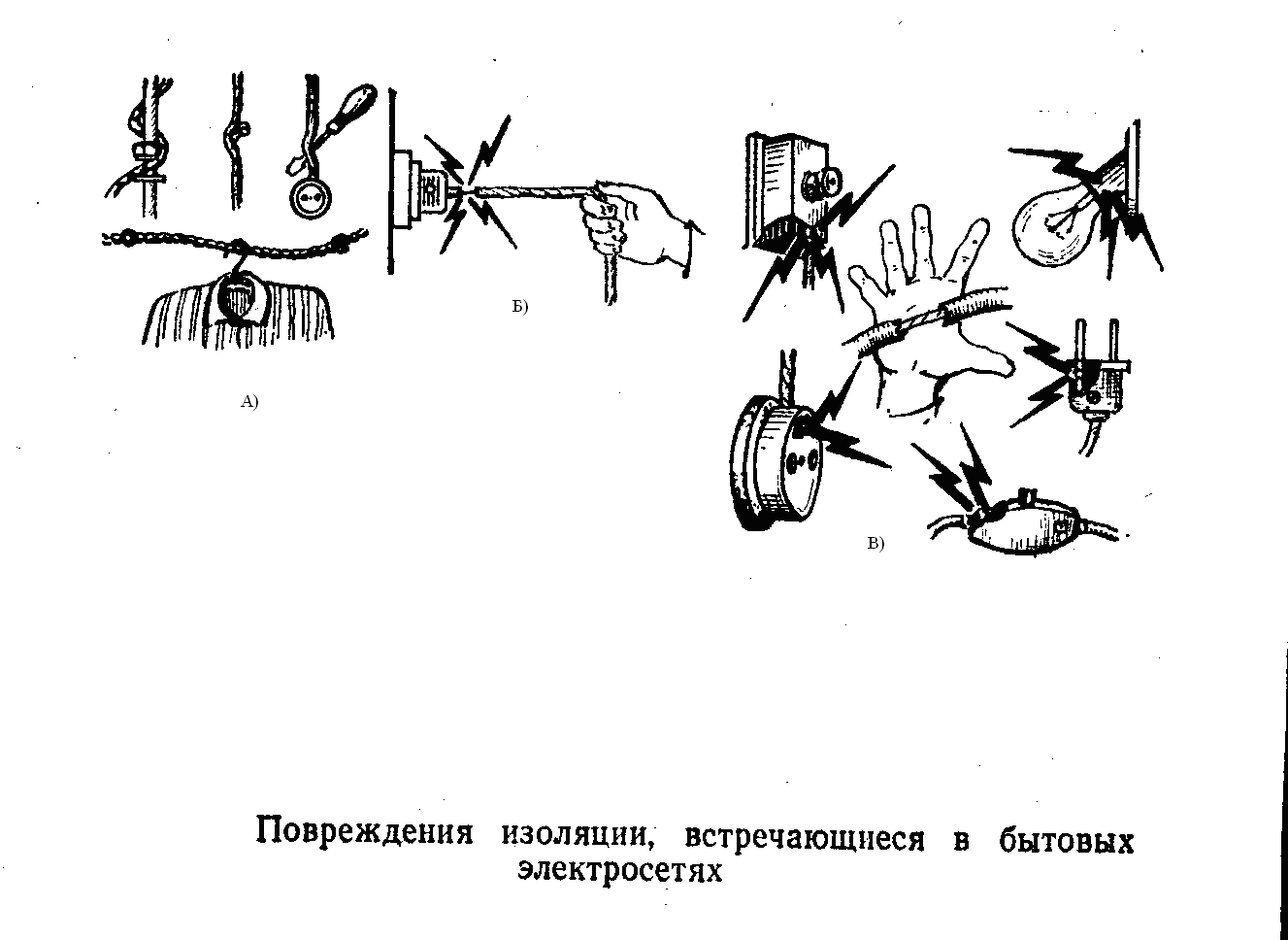

Рис. 4.5 - Нарушения правил электробезопасности, способные привести к поражению электротоком: А) использование электрических проводов не по назначению, Б) выдергивание электровилки из розетки за провод, В) пользование дефектными электроприборами и оборудованием
