Министерство образования и науки Республики Казахстан

Костанайский государственный университет им. А. Байтурсынова

Кафедра машин, тракторов и автомобилей

Анашко Ю.П.

ЭНЕРГЕТИЧЕСКИЕ УСТАНОВКИ

ТРАНСПОРТНОЙ ТЕХНИКИ

Методические указания по выполнению лабораторных работ

для студентов специальности 050713 - Транспорт,

транспортная техника и технологии

Костанай, 2010

ББК 39.3 Г12

Авторы:

Анашко Юрий Павлович, кандидат технических наук, доцент кафедры машин и оборудования, КГУ им. А. Байтурсынова

Рецензенты:

Салыков Булат Рахимжанович - кандидат технических наук, доцент

Гридин Николай Федотович - кандидат технических наук, ст. научный сотрудник ЦелинНИИМЭСХ

Анашко Ю.П.

Г 12 Энергетические установки транспортной техники. Методические

указания по выполнению лабораторных работ для студентов специальности

050713 - Транспорт, транспортная техника и технологии - Костанай, КГУ

им. А.Байтурсынова 2010 - 50 с.

ББК 39. 3

Утверждено научно-методическим советом Костанайского государственного университета им. А.Байтурсынова, протокол от 2010г. №

© Костанайский государственный университет им. А.Байтурсынова

ЛАБОРАТОРНАЯ РАБОТА 1

КЛАССИФИКАЦИЯ' И ОБЩЕЕ УСТРОЙСТВО ТРАКТОРОВ И АВТОМОБИЛЕЙ. ТИПАЖ АВТОМОБИЛЕЙ И СЕЛЬСКОХОЗЯЙСТВЕННЫХ ТРАКТОРОВ.

Задание.

1.Изучить назначение тракторов и автомобилей

2.Изучить классификацию автомобилей, изучить классифи­кацию сельскохозяйственных тракторов по назначению, тяговому усилию, типу ходовой части, остова и применяемого двигателя,

3.Уяснить понятия: номинальное тяговое усилие, тяговый класс, колея, база, дорожный и агротехнический просветы, ко­лёсная формула.

4.Рассмотреть типаж, сельскохозяйственных тракторов и автомобилей.

5. Ознакомиться с конструктивными и эксплуатационными особенностями тракторов общего назначения, универсально-про­пашных и специальных.

6.Используя наглядные пособия и имеющиеся в лабораториях разрезы, выяснить расположение и назначение основных частей трактора и автомобиля: двигателя, силовой передачи (трансмиссии), ходовой части, органов управления, рабочего и вспомогательного оборудования.

Отчёт

1. Заполните таблицу типажа сельскохозяйственных трак­торов,

2. Дайте письменные ответы на вопросы:

а) что такое тяговый класс трактора, чем он определяется?

б) по каким соображениям тяговый класс положен в основу типажа тракторов?

Типаж сельскохозяйственных тракторов

Тяговый класс, тс	Базовые модели				Модификация
	Марка трактора	Завод-изготовитель	Назначение, тип ходовой части, колесная формула	Марка двигателя	Краткая характеристика
0,6 0,9 1,4 2,0 3,0 4,0 5,0 6,0

Контрольные вопросы:

1. Охарактеризуйте роль тракторов и автомобилей в комплексной механизации и индустриализации сельскохозяйственного производства.

2. Каковы перспективы развития тракторов и автомобилей:

3. Что понимают под понятиями: колея, база, дорожный проствет, агротехнический просвет, удельное давление на почву, колесная формула?

4. Каковы особенности конструкции и использования тракторов общего назначения?

5. Каковы особенности конструкции и использования универсально пропашных тракторов?

6. Каковы особенности конструкции и использования специальных тракторов?

7. Каково назначение модификаций тракторов?

8. В чем состоит назначение двигателя, силовой передачи (трансмиссии), ходовой части, органов управления, рабочего и вспомогательного оборудования тракторов?

Отчет выполнил студент__________________________«_____»_______20__г.

Отчет принял преподаватель___________________«______»________20___г.

ЛАБОРАТОРНАЯ РАБОТА 2

РАБОЧИЕ ЦИКЛЫ И ОБЩЕЕ УСТРОЙСТВО ДВИГАТЕЛЕЙ

Задание

1. Изучить классификацию двигателей внутреннего сго­рания (ДВС).

2. Рассмотреть рабочий цикл четырёхтактного карбюратор­ного двигателя,

3. Рассмотреть рабочий цикл четырёхтактного дизеля без наддува и с наддувом.

4. Ознакомиться с рабочим циклом двухтактного карбюра­торного двигателя.

5. Изучить общее устройство двигателя, назначение его механизмов и систем. Рассмотреть основные понятия и опреде­ления.

6. Рассмотреть основные показатели работы двигателя.

Отчёт

1. Заполните таблицу основных показателей двигателей.

2. Обозначьте на схеме: в.м. т, к.м.т. „ диаметр цилиндра d , ход поршня S , радиус кривошипа r, объём сжатия , рабочий объём - цилиндра , полный объём цилиндра .

Напишите формулы для определения: рабочего объема цилиндра, хода поршня, степени сжатия.

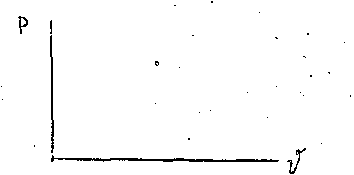

3. Постройте в координатах индикаторную диаграмму четырёхтактного дизеля

Внесите в таблицу значения показателей рабочего цикла четырёхтактного дизельного двигателя

Рс

РZ

Pr

Pb

ta

tc

tz

tr

tb

Pi

МПа

º К

МПа

-

-

4.Постройте в координатах индикаторную диаграмму четырёхтактного карбюраторного двигателя

Запишите в таблицу значения показателей рабочего цикла четырехтактного карбюраторного двигателя

Рс

РZ

Pr

Pb

ta

tc

tz

tr

tb

Pi

МПа

º К

МПа

-

-

5. Дайте определения понятиям:

а) индикаторная мощность двигателя;

б) мощность механических потерь;

в) эффективная мощность;

г) механический к.п.д. двигателя;

д) индикаторный к.п.д. двигателя;

е) эффективный к.п.д. двигателя;

ж) крутящий момент двигателя;

з) удельный эффективный расход топлива.

Контрольные вопросы

1. По каким признакам классифицируются поршневые ДВС?

2. Объясните протекание рабочего цикла четырёхтактно­го двигателя с воспламенением от сжатия.

3. Объясните протекание рабочего цикла четырёхтактного карбюраторного двигателя.

4. Каковы отличия в работе дизельного и карбюраторного двигателей?.

5. Дайте определение понятиям: верхняя мертвая точка, нижняя мертвая точка, горючая смесь, рабочая смесь, свежий заряд, остаточные газы, отработавшие газы, рабочий цикл, такт, ход поршня, степень сжатия, коэффициент наполнения двигателя.

6. Каковы преимущества и недостатки дизельных двигателей в сравнении с карбюраторными?

7. Какие условия в конце сжатия необходимо создать в цилиндре дизеля для нормального воспламенения впрыскиваемого топлива?

8. Какими факторами ограничивается верхний и нижний пределы степени сжатия в карбюраторных и дизельных двигателях?

9. Какие способы наддува применяются в тракторных двигателях?

10. Объясните назначение основных механизмов и систем двигателя.

11. Каковы особенности работы двухтактного двигателя?

Отчет выполнил студент____________________ «____» __________20__г.

Отчет принял преподаватель _________________ «____» _________20__г.

ЛАБОРАТОРНАЯ РАБОТА 3

КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ (К ШМ)

Задание

1. Изучить назначение и возможные кинематические схемы кривошипно-шатунных механизмов ДВС. 2. Изучить силы, действующие в КШМ

3.Изучить устройство и работу деталей поршневой группы, шатунной группы, коленчатого вала с подшипниками и маховика.

4.Ознакомиться с основными операциями технического ухо­да за КШМ.

При рассмотрении вопросов обратить внимание на:

- конструктивные особенности различных схем кривошипно-шатунных механизмов;

- требования, предъявляемые в КШМ;

- условия работы деталей кривошипно-шатунного механизма (особенность их движения, характер изменения действующих меха­нических и тепловых нагрузок, условия трения я ставки сопря­женных поверхностей);

- применяемые материалы и технологию изготовления деталей кривошипно-шатунного механизма;

- правила установки и сборки деталей кривошипно-шатунного механизма;

- основные неисправности в механизме и способы их устранения.

Отчёт .

1. На схеме кривошипно-шатунного механизма изобразите действующие силы. Напишите выражения для определения сил и моментов, действующих в механизме.

2.Изобразите схему уравновешивания сил инерция второго порядка возвратно-поступательно движущихся масс. Коротко объясните, каким образом достигается уравновешивание.

3.Внесите в таблицу данные по кривошипно-шатунным ме­ханизмам (см.стр.12)

Контрольные вопросы.

1. Назовите основные детали кривошипно-шатунного меха­низма и расскажите о назначении каждой из них.

2. Охарактеризуйте условия работы цилиндра, головки и поршня двигателя.

3. Какие преимущества имеют блоки со вставными гильза­ми цилиндров?

4. Как производится уплотнение посадочных мест гильз в блоке?

5. Чем отличаются головки цилиндров карбюраторного двигателя и дизеля?

6. Для чего под головку блока устанавливает прокладку? Из какого материала она изготовлена?

7. Перечислите преимущества и недостатки поршней, из­готавливаемых из чугуна и лёгких сплавов, исходя из требо­ваний предъявляемых к ним.

8. С чем связано отклонение размеров поршня (овальность конусность) от правильной цилиндрической формы?

9. Какую роль, выполняют прорезы в направляющей части поршня?

10. Какое назначение имеют углубления в днище поршней, и ребра о внутренней стороны поршня?

11. Объясните, что такое опрокидывающий момент двига­теля.

12. Как смазываются поршневые пальцы?

13. Каково назначение компрессионных и малосъёмных поршневых колец? Как они работают?

14. Как повышают износостойкость колец?

15. Перечислите и сравните способы крепления поршневых пальцев от осевых перемещений_.

16. Какие условия определяют размер и конструкцию нижней головки шатуна?

17. Какие антифрикционные сплавы применяются в подшип­никах кривошипно-шатунного механизма?

18. Как комплектуются и устанавливаются гильзы, поршни, поршневые кольца, шатуны? Какие при этом используются метки на деталях? Что они обозначают? К чему приводит несоблюде­ние правил сборки и комплектовки деталей?

19. Какие нагрузки действуют на коленчатый вал?

20. Что такое крутильные колебания и чем они опасны для коленчатых валов? Какие меры принимают для их гашения?

21. Как работает устройство центробежной очистки масла в коленчатом валу?

22. Расскажите назначение меток на ободе маховика.

23. Каковы конструктивные особенности кривошипно-шатунного механизма двигателя ПД-10М?

24. Перечислите основные неисправности деталей кривошип­но-шатунного механизма.

25. Назовите причины возникновения стуков и их характер при работе кривошипно-шатунного механизма.

26. Расскажите об операциях, выполняемых при техническом обслуживании кривошипно-шатунного механизма.

Отчет выполнил студент____________________ «____» __________20__г.

Отчет принял преподаватель _________________ «____» _________20__г.

№ п/п	Данные	Двигатель
		Д-240	А-41	ЯМЗ-240Б	ЗМЗ-53
1 2 3 4 5 6 7 8 9 10	Тип двигателя Число и расположение цилиндров Размерность Порядок работы цилиндров, относительное расположение коленвала, град.90,120 и т.д. Тип камеры сгорания Тип гильз Число колец на поршне компрессионных малосъемных Величина смещения оси под поршневой палец, мм. Чем отличается осевое смещение коленчатого вала Материал: блок - картера головки гильз поршней поршневого пальца компрессионных колец шатунов коленчатого вала вкладышей подшипников коренных шатунных

ЛАБОРАТОРНАЯ РАБОТА 4

МЕХАНИЗМ ГАЗОРАСПРЕДЕЛЕНИЯ

Задание

1. Изучить назначение и типы газораспределительных механизмов ДВС.

2.Рассмотреть различные виды диаграмм фаз газораспре­деления автотракторных двигателей.

3.Изучить устройство и работу клапанного механизма газораспределения.

4.Изучить устройство и работу декомпрессионных механизмов двигателей.

5. Изучить основные операции технического ухода за механизмом газораспределения.

При изучении обратить внимание на:

- требования, предъявляемые к механизму газораспреде­ления;

- преимущества и недостатки различных видов газораспре­делительных механизмов;

- особенности диаграмм фаз газораспределения различных типов ДВС (двухтактных, четырёхтактных, дизелей, карбюратор­ных);

- условия работы деталей клапанного механизма и особен­ность их конструкции;

- различие в конструкциях привода клапанных механизмов;

- материалы и технологию изготовления деталей;

- правила установки распределительных шестерен и регулировки тепловых зазоров в клапанах.

Отчет
