Практична робота № 4 розробка плану благоустрою території
1. Мета і завдання лабораторної роботи
Метою практичної роботи є ознайомлення з нормативними показниками щодо розробки плану благоустрою території.
Завдання: на основі даних, отриманих під час виконання практичної роботи NQ 2, та відповідно до нормативних вимог розробити план благоустрою території закладу громадського харчування (готелю, мотелю, підприємства торгівлі), вказавши існуючі та запроектовані будівлі і споруди, вимощення, тротуари, під'їзди, майданчики тощо. Крім того, прив'язати ділянку до основного орієнтира (вулиця, проспект, траса тощо); вказати масштаб плану, напрям сторін світу.
2. Вихідні дані
Тип закладу та його розміщення в містобудівній структурі:
ЗРГ - відповідно до дод. 4;
готель (мотель) - відповідно до дод. 5;
підприємство торгівлі - відповідно до дод. б.
3. Порядок виконання роботи
1. Визначити площу земельної ділянки Sд:
- ЗРГ - відповідно до практичної роботи NQ 2;
- готель (мотель) - відповідно до дод. 5;
- підприємство торгівлі - відповідно до дод. 6.
2. Надати відомості щодо розміщення земельної ділянки (якими вулицями обмежується ділянка (NQ траси та км, якщо це мотель), чи вільна вона від забудови, наявність будівель, які підлягають знесенню, характеристика рельєфу).
3. Визначити конфігурацію ділянки:
• необхідно визначити геометричні розміри ділянки (рекомендоване співвідношення сторін 1 :2); виконати креслення у масштабі 1:500;
• проводимо зонування території (умовно виділити дві зони): зона 1 (обслуговування) - 70-80% території; зона 2 (допоміжно-господарська) - 20-30%. Нанести умовні зони на креслення плану.
4. Визначити загальну площу будівлі Sзаг:
• ЗРГ - див. практичну роботу NQ 2;
• готель (мотель) - відповідно до [5] визначити конфігурацію будівлі, розташування основних блоків будівлі (житлового, адміністративно-господарського, фізкультурно-оздоровчого та блоку громадського харчування);
• підприємство торгівлі - відповідно до дод. б.
5. Визначити необхідні геометричні розміри будівлі в плані.
6. Розмістити будівлю на ділянці (будівля розміщується в центрі ділянки на умовній осі розподілу зони 1 та 2 (рис. 4.1).

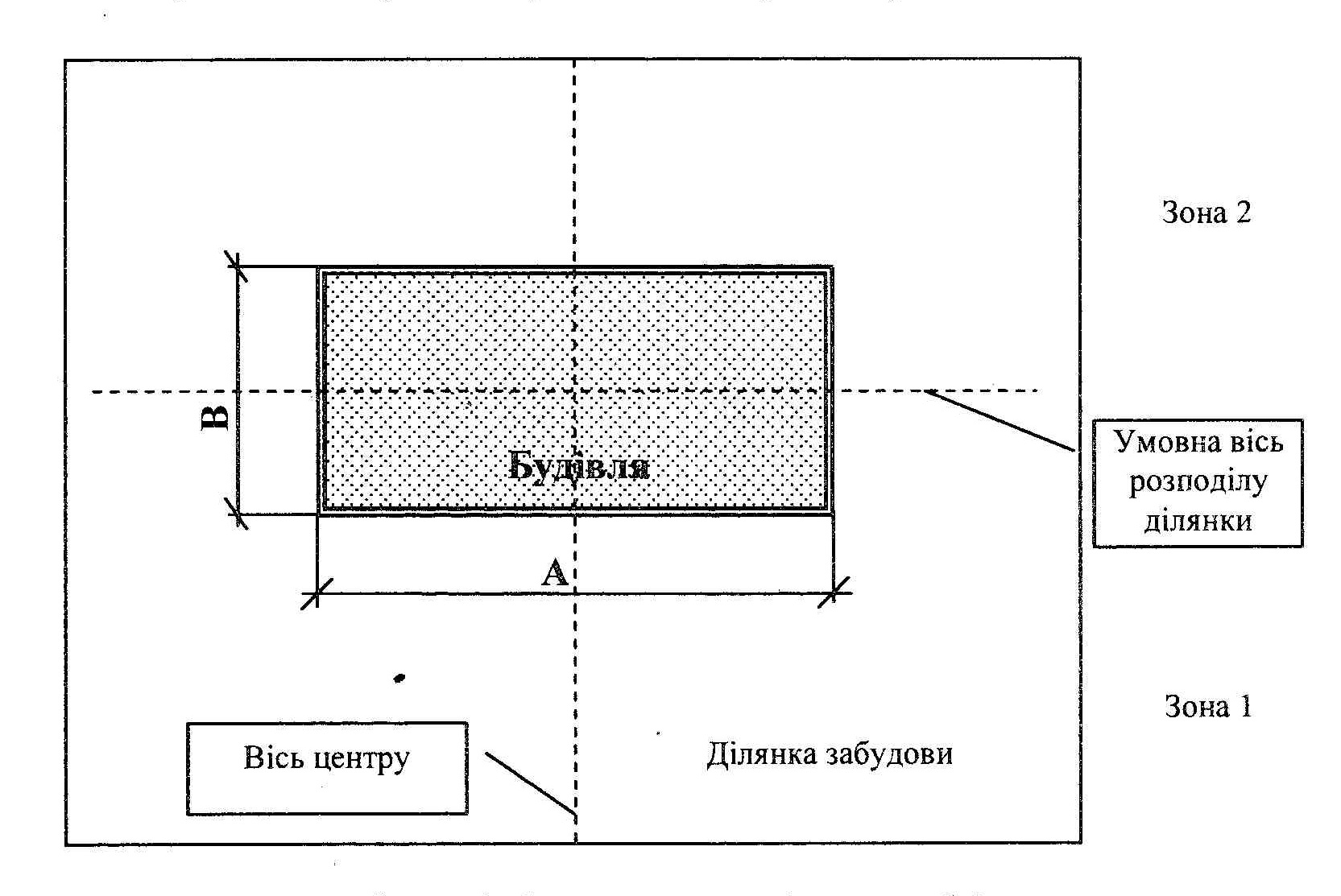

Рис. 4.1. Схема зонування ділянки забудови
7. Відповідно до завдання нанести на план благоустрою та озеленення ділянки, об'єкти, підходи тощо.
8. Винести на аркуш з кресленням умовні позначення до плану благоустрою території.
9. Скласти експлікацію будівель (табл. 4.1).
Таблиця 4.1
Експлікація будівель і споруд
N2за |
Найменування |
Примітка |
|
планом |
|
||
|
|
на ... місць (на ... місць, |
****. |
1. |
Їдальня (готель; універсам) |
, |
|
трг. площа м2) |
|
||
2. |
Навіс для тари |
Площею ...... м2 |
|
З. |
Майданчики контейнерів для сміття |
ПЛощею ...... м2 |
|
4. |
Розвантажувальний майданчик |
Площею ...... м2 |
|
5. |
Стоянка для автомобілів |
на .... машиномісць |
|
б. |
Літній майданчик (для ЗРГ) |
Площею ...... м2 |
|
7. |
Майданчик для відпочинку |
Площею ...... м2 |
|
8. |
Майданчик для сезонної торгівілі (для |
Площею ...... м2 |
|
підприємств торгівлі) |
|
||
9. |
Спортивний майданчик (для готелів) |
Площею ...... м2 |
|
10. Висновок (аналіз врахування нормативних вимог та рекомендацій щодо розробки плану благоустрою території).
Увага! Для підприємств торгівлі на земельній ділянці можна передбачати зону для покупців, на якій розміщують майданчики для сезонної торгівлі, кіосків, рундуків, торговельних автоматів, засоби реклами. Відстань від тимчасових споруд до будинків слід приймати залежно від їх вогнестійкості, але не менше 1 Ом.
Кіоски, павільйони, контейнери та інші подібні споруди допускається розміщати групами, але не більше 20 одиниць в одній групі двосмугового торговельного ряду і 1 О одиниць у групі односмугового ряду. Відстань між групами цих будинків і від них до інших будинків та споруд слід приймати не менше 15 м.
