Образец выполнения практической работы № 24

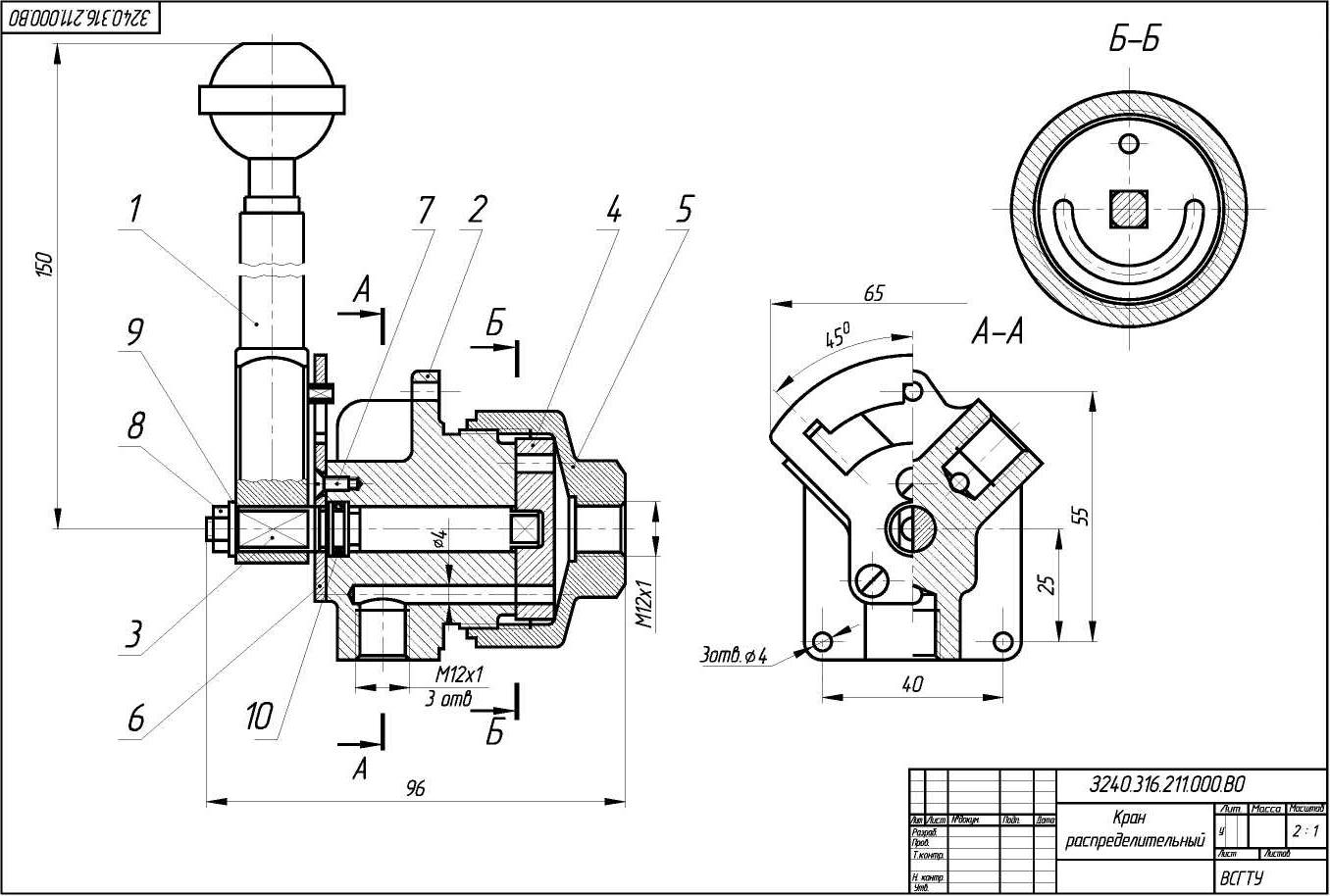

Рисунок 2- образец сборочного чертежа- задание на графическую работу

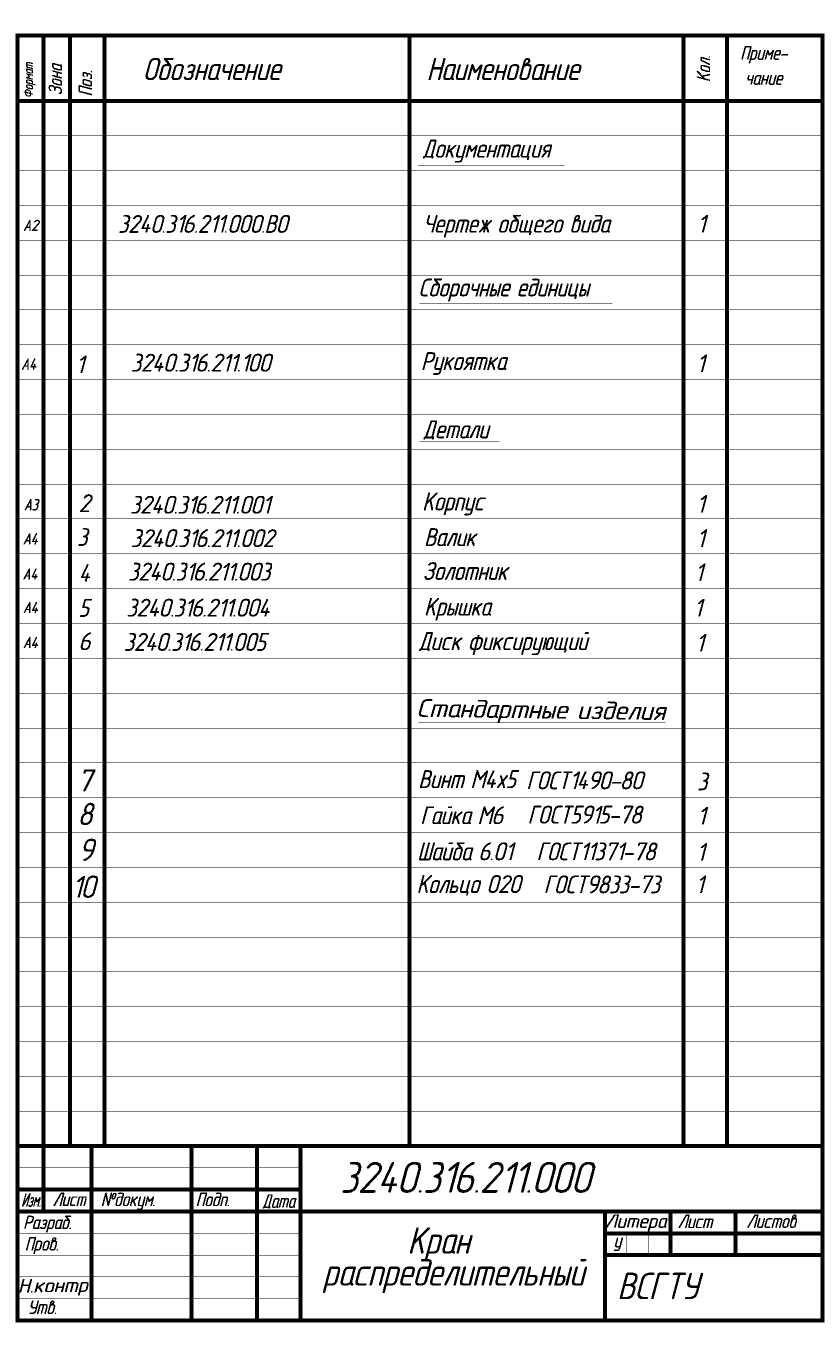

Рисунок 3- спецификация к сборочному чертежу

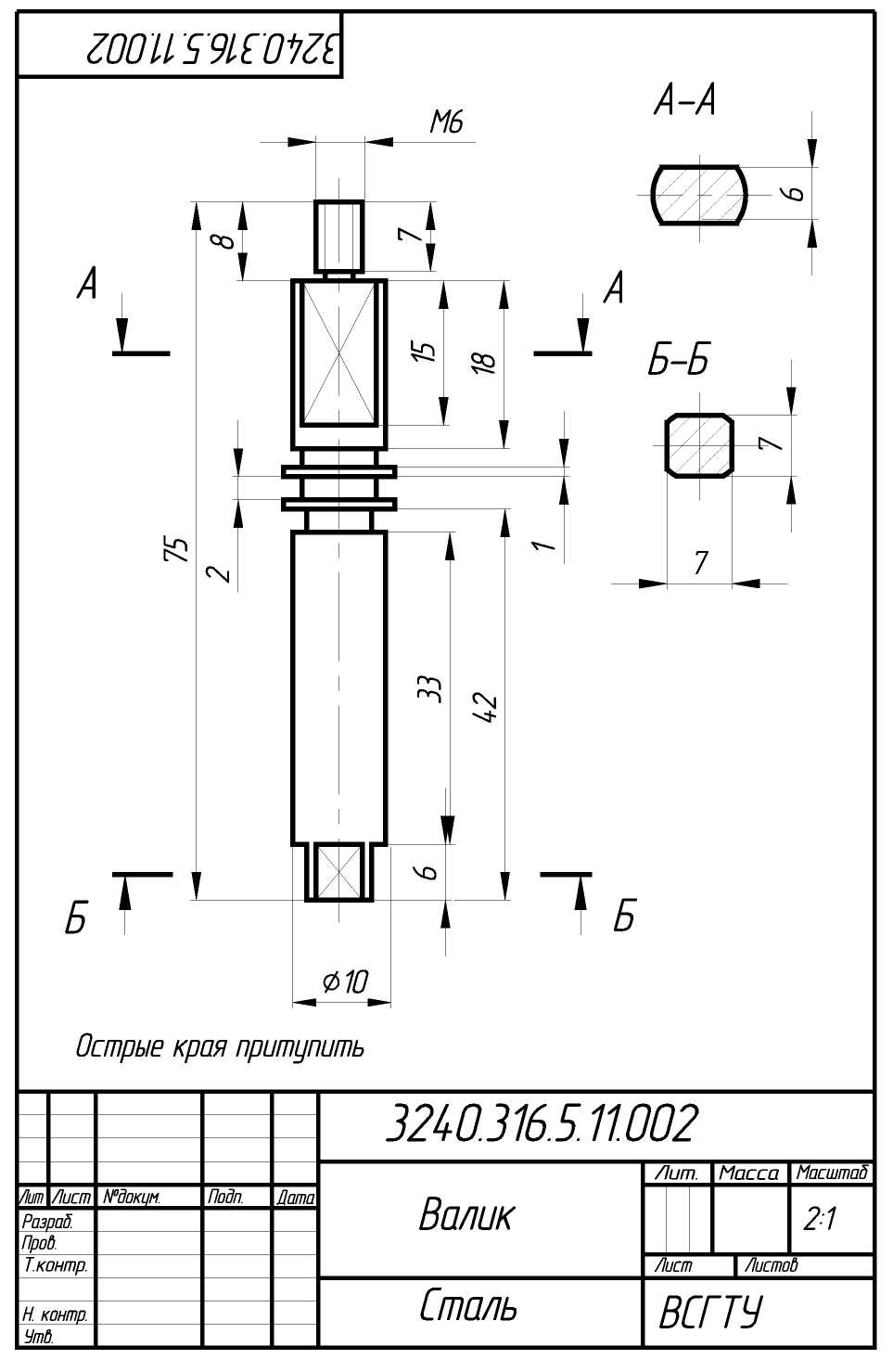

Рисунок 4- образец выполнения деталирования

Задания по вариантам на практическую работу.

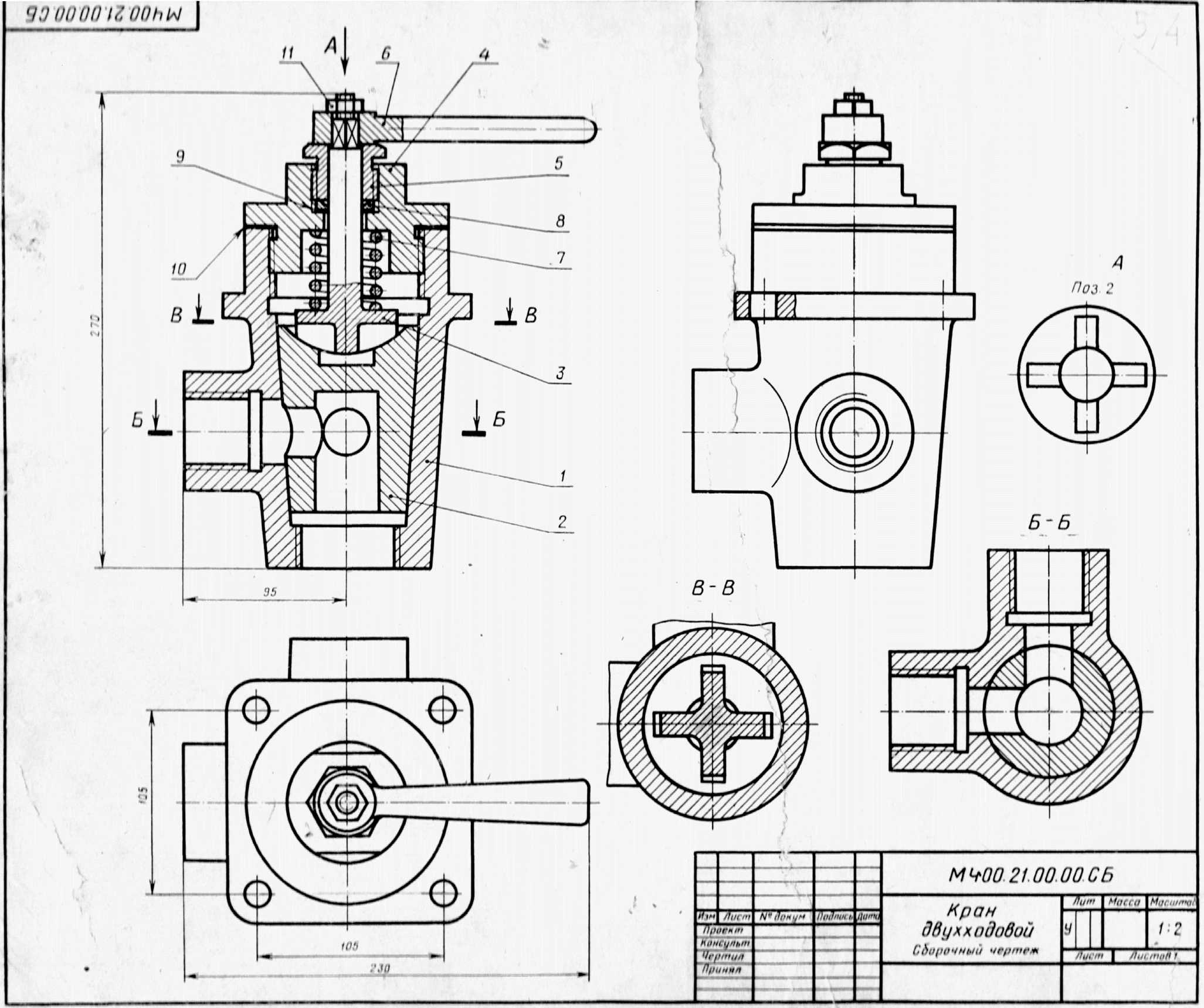

Вариант 1, 11 – Кран двухходовой

Вариант 1, 11 – КРАН ДВУХХОДОВОЙ

Формат	Зона	Поз.	Обозначение	Наименование	Кол.	Приме- чание
А2 А3 А4 А4 А4 А4 А4 А3 А4 А4 А4		1 2 3 4 5 6 7 8 9 10 11	МЧ00.21.00.00.СБ МЧ 00.21.00.01 МЧ 00.21.00.02 МЧ 00.21.00.03 МЧ 00.21.00.04 МЧ 00.21.00.05 МЧ 00.21.00.06 МЧ 00.21.00.07 МЧ 00.21.00.08 МЧ 00.21.00.09 МЧ 00.21.00.10	Документация Сборочный чертеж Детали Корпус Пробка Ключ Крышка Гайка Ручка Пружина Шайба Прокладка Прокладка Стандартные изделия Шайба 12.5 ГОСТ 5915	1 1 1 1 1 1 1 1 1 1 1

Данный кран устанавливается на трубопроводах. Газ или жидкость, поступающая через нижнее отверстие в кран, расходится по двум трубопроводам.

Для изменения площади сечения для прохода газа или жидкости нужно повернуть ручкой поз.6 на некоторый угол коническую пробку поз.2.

Чтобы обеспечить герметичность, коническая поверхность пробки поз.2 крана притирается к внутренней стенке корпуса поз.1.

Между деталями поз.1 и 4 ставится прокладка поз.10.

Ключ поз.3 своими выступами входит в пазы пробки поз.2. пружина поз.7 ставится для надежного прилегания пробки поз.2 к внутренней поверхности корпуса поз.1.

Материал деталей поз.1,2 и 8 – БрОЦС 5-5-5 ГОСТ 613-65, деталей поз. 3-7 – сталь 15Л-1 ГОСТ 977-65, детали поз.7 – сталь 65Г ГОСТ 1050-74, детали поз.9 – сталь 40 ГОСТ 1050-74.

Вариант 2, 12– Клапан питательный

Вариант 2, 12– КЛАПАН ПИТАТЕЛЬНЫЙ

Формат	Зона	Поз.	Обозначение	Наименование	Кол.	Приме- чание
А2 А3 А4 А4 А4 А4		1 2 3 4 5 6	МЧ00.05.00.00.СБ МЧ 00.05.00.01 МЧ 00.05.00.02 МЧ 00.05.00.03 МЧ 00.05.00.04 МЧ 00.05.00.05	Документация Сборочный чертеж Детали Корпус Крышка Клапан Седло Пружина Стандартные изделия Прокладка К 48×59×2 МН 3138 – 62	1 1 1 1 1 1

Питательный клапан устанавливается на трубопроводах, соединяющих котлы или резервуары с приборами, нагнетающими газы или жидкости. Жидкость или газ, идущие от нагнетательного прибора, поднимают клапан 3 и проходят по левому отверстию корпуса 1 в котел или резервуар. Обратно газ или жидкость идти не могут, так как в этом случае клапан 3 садится на седло 4. Для предохранения корпуса 1 от преждевременного износа в него впрессовывается стальное седло 4. Пружина 5 способствует своевременной посадке клапана 3 на седло 4. Прокладка 6 обеспечивает плотное прилегание крышки 2 к корпусу 1.

Материалы. Детали: поз. 1, 2 – СЧ 15-32 ГОСТ 1412 – 54; поз. 3 – Бр.ОЦС 3-12-5 ГОСТ 613 – 65.

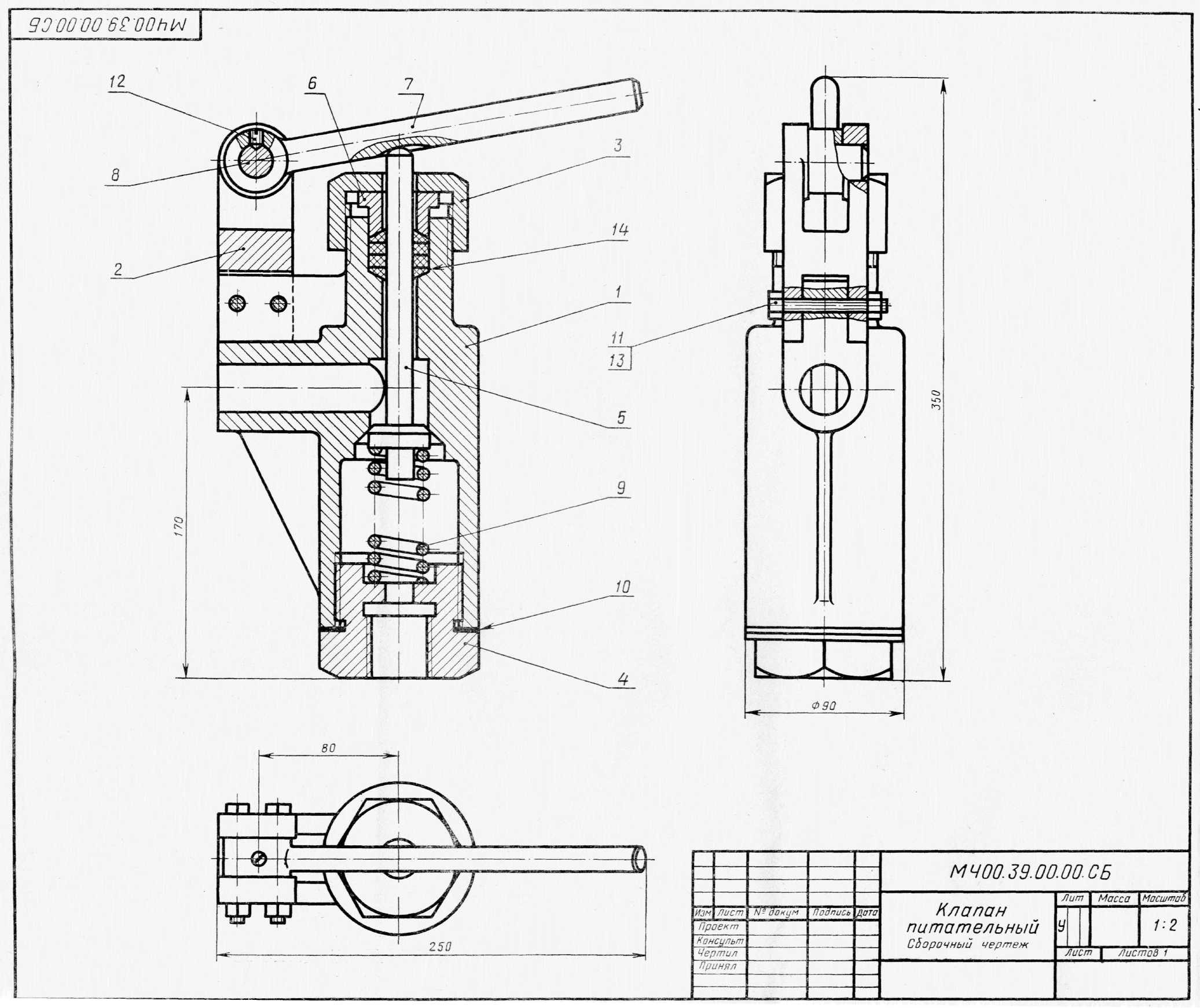

Вариант 3, 13 – Клапан питательный

Вариант 3, 13 – КЛАПАН ПИТАТЕЛЬНЫЙ

Формат	Зона	Поз.	Обозначение	Наименование	Кол.	Приме- чание
А2 А3 А4 А4 А3 А4 А4 А4 А4 А4 А4		1 2 3 4 5 6 7 8 9 10 11 12 13 14	МЧ00.39.00.00.СБ МЧ00.39.00.01 МЧ00.39.00.02 МЧ00.39.00.03 МЧ00.39.00.04 МЧ00.39.00.05 МЧ00.39.00.06 МЧ00.39.00.07 МЧ00.39.00.08 МЧ00.39.00.09 МЧ00.39.00.10	Документация Сборочный чертеж Детали Корпус Вилка Гайка Пробка Клапан Втулка Рычаг Ось Пружина Прокладка Стандартные изделия Болт М8×60.58 ГОСТ 7798 – 70 Винт М6×14.58 ГОСТ 1476 – 64 Гайка М8.5 ГОСТ 5915 – 70 Кольцо 16×28 МН 5396 – 64	1 1 1 1 1 1 1 1 1 1 2 1 2 4

Клапан предназначен для свободного периодического пропуска воды в одном направлении. Для этого необходимо нажать рычаг поз. 7, который, поворачиваясь около оси поз. 8, опустит вниз клапан поз. 5. Вследствие этого коническая поверхность клапана, плотно притертая к коническому гнезду внутри корпуса поз. 1, отойдет от гнезда и откроет проход для воды. Пружина поз. 9 при этом будет сжиматься. После снятия усилия с рычага поз. 7 пружина разожмется и клапан поз. 5 закроет отверстие в корпусе поз. 1. В месте выхода клапана поз. 5 из корпуса поз. 1 предусмотрено сальниковое уплотнение из колец поз. 14. Кольца поджимают втулкой поз. 6 и гайкой поз. 3.

Материалы деталей поз. 1 – 4 – сталь 15Л-I ГОСТ 977 – 65, деталей поз. 5 – 8 – Ст5 ГОСТ 380 – 71, детали поз. 9 – сталь 65Г ГОСТ 1050 – 74.

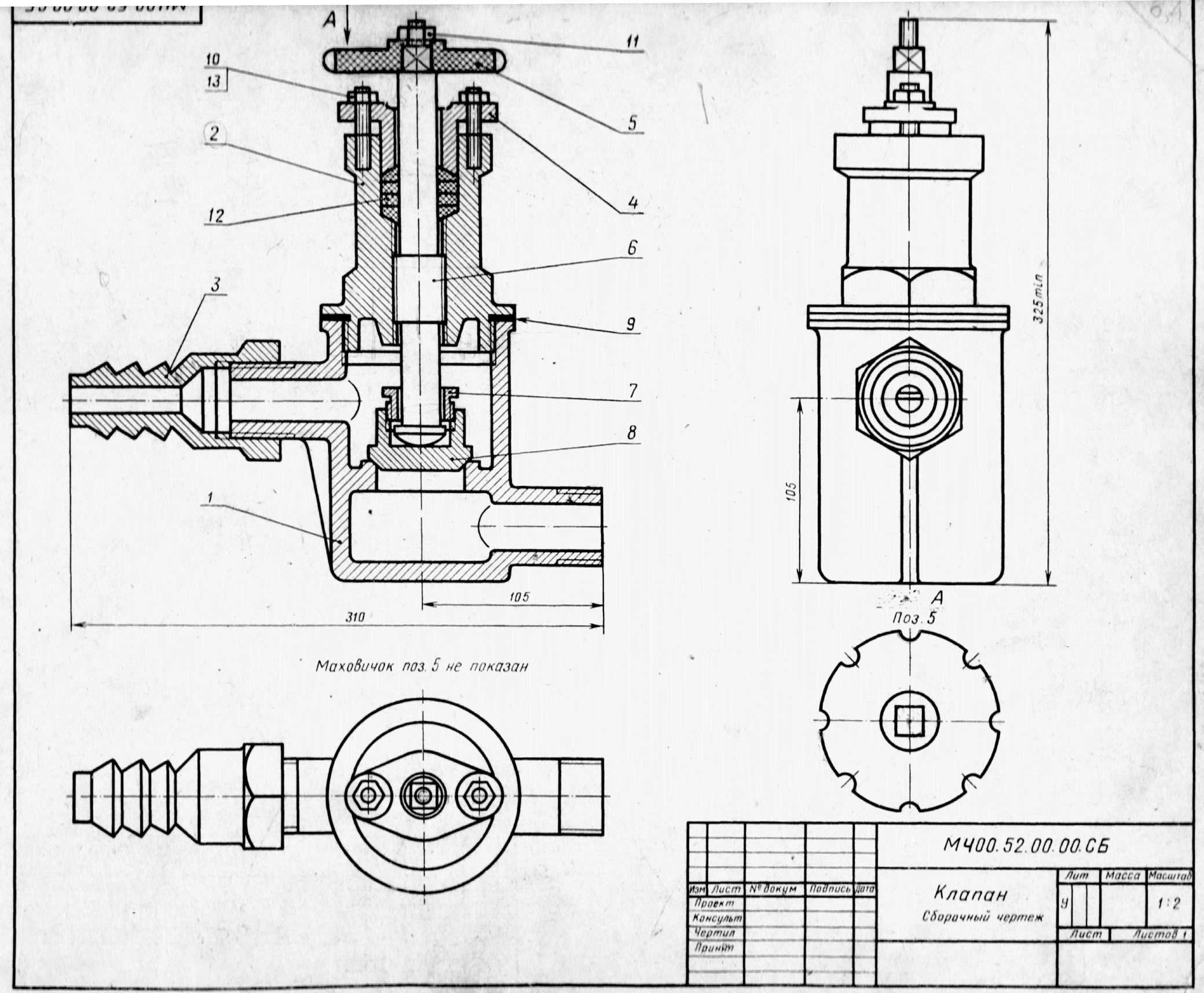

Вариант 4, 14- Клапан

Вариант 4, 14- КЛАПАН

Формат	Зона	Поз.	Обозначение	Наименование	Кол.	Приме- чание
А2 А3 А4 А4 А4 А4 А4 А4 А4 А4		1 2 3 4 5 6 7 8 9 10 11 12 13	МЧ00.52.00.00.СБ МЧ00.52.00.01 МЧ00.52.00.02 МЧ00.52.00.03 МЧ00.52.00.04 МЧ00.52.00.05 МЧ00.52.00.06 МЧ00.52.00.07 МЧ00.52.00.08 МЧ00.52.00.09	Документация Сборочный чертеж Детали Корпус Крышка Штуцер Фланец Маховичок Шпиндель Втулка Клапан Прокладка Стандартные изделия Гайка М8.5 ГОСТ 5915 – 70 Гайка М8.5 ГОСТ 5915 – 70 Кольцо 22х36 МН 5396-64 Шпилька М8х30 ГОСТ 11765-66	1 1 1 1 1 1 1 1 1 2 1 4 2

Клапан предназначен для пропускания жидкости. При вращении маховичка поз.5 против часовой стрелки шпиндель поз.6 с клапаном поз.8 будет подниматься и пропускать жидкость. Для прекращения подачи жидкости маховичок необходимо вращать по часовой стрелки до отказа.

Для предупреждения утечки жидкости через зазоры между корпусом поз.1 и детали поз.4 и 6 предусмотрено сальниковое уплотнение из колец поз.12. уплотнительные кольца поджимаются фланцем поз. 4, который крепится шпилькой поз.13 и гайками поз.10. для герметичности между корпусом поз.1 и крышкой поз.2 становится прокладка поз.9.

Материалы. Деталей поз.1-4 – СЧ 18-36 ГОСТ 1412-70, детали поз.5 – винипласт ГОСТ 9639-71, деталей поз. 6-8 – сталь 40 ГОСТ 1050-74.

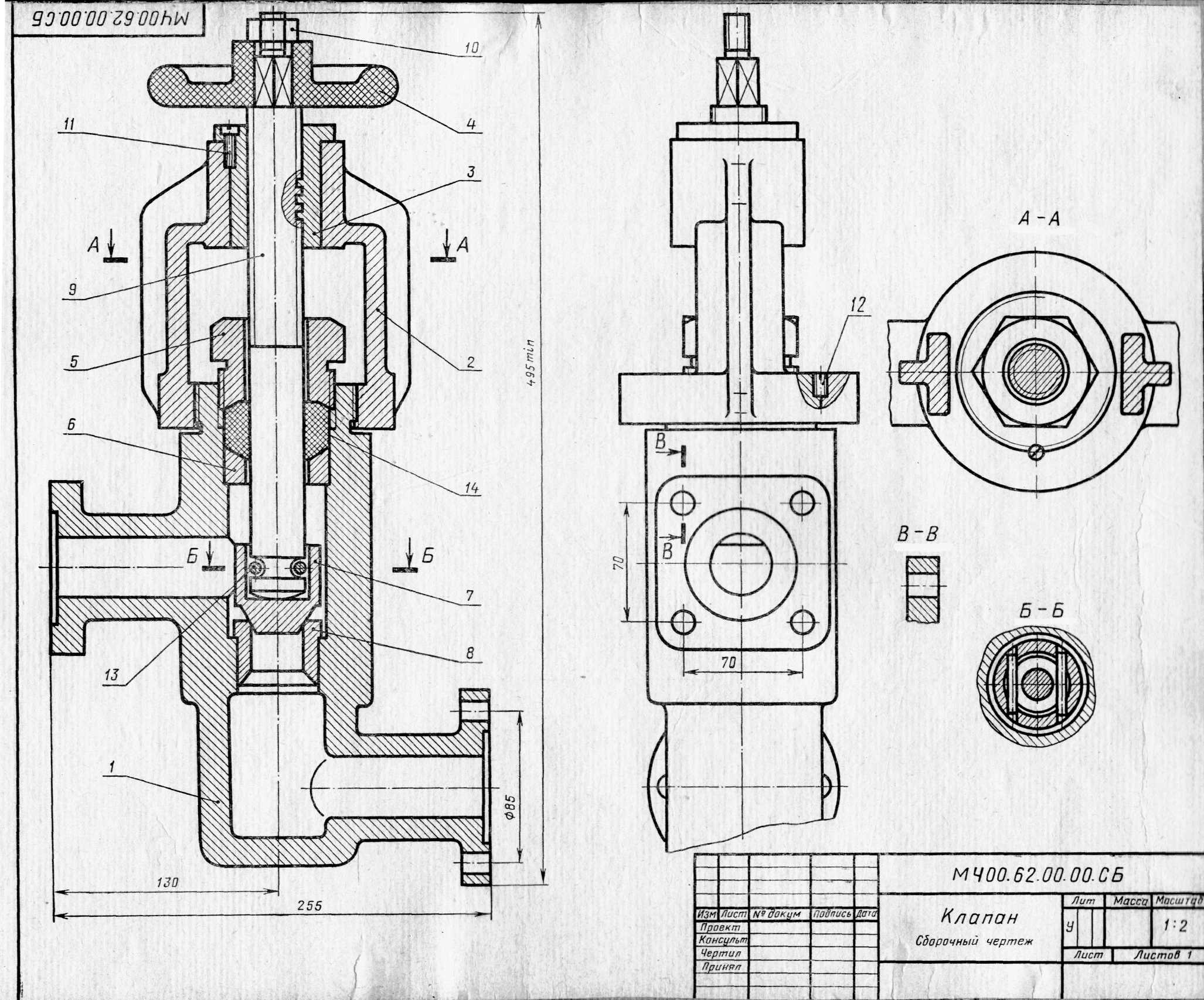

Вариант 5, 15- Клапан

Вариант 5, 15- КЛАПАН

Формат	Зона	Поз.	Обозначение	Наименование	Кол.	Приме- чание
А2 А3 А3 А4 А4 А4 А4 А4 А4 А4		1 2 3 4 5 6 7 8 9 10 11 12 13	МЧ00.62.00.00.СБ МЧ00.62.00.01 МЧ00.62.00.02 МЧ00.62.00.03 МЧ00.62.00.04 МЧ00.62.00.05 МЧ00.62.00.06 МЧ00.62.00.07 МЧ00.62.00.08 МЧ00.62.00.09	Документация Сборочный чертеж Детали Корпус Стойка Втулка Маховичок Гайка Шайба Клапан Втулка Винт Стандартные изделия Гайка М16.5 ГОСТ 5915 – 70 Винт 2М6×20.58 ГОСТ 1491 – 72 Винт М8×16.58 ГОСТ 1477 – 64 Штифт 8С4×36 ГОСТ3128 – 70 Материал Набивка асбестоплетеная АПР ГОСТ 5152 - 66	1 1 1 1 1 1 1 1 1 1 1 1 2

Клапан используют для изменения давления или скорости движения жидкости по трубопроводу. При вращении маховика поз. 4 винт поз. 9 с клапаном поз. 7 поднимается вверх, пропуская нужное количество жидкости. Внутри корпуса поз. 1 запрессовано седло поз. 8 клапана поз. 7. Конический конец клапана поз. 7 плотно притерт к конической поверхности седла поз. 8. На чертеже клапан изображен закрытым, жидкость через клапан не проходит. От провертывания втулки поз. 3 закрепляется в стойке поз. 2 винтом поз. 11. Клапан поз. 7 соединен с винтом поз. 9 двумя штифтами поз. 13. Для предупреждения утечки жидкости через зазоры, образованные между корпусом поз. 1 и деталями поз. 5, 6 и 9 предусмотрено сальниковое уплотнение. Оно состоит из шайбы поз. 6 и войлочных колец поз. 14, которые уплотняются прижимной гайкой поз. 5.

Материал деталей поз. 1 и 2 – СЧ 15–32 ГОСТ 1412 – 70, деталей поз. 3 и 5 – 9 – сталь 45 ГОСТ 1050 – 74, детали поз. 4 – винипласт ГОСТ 9639 – 71.

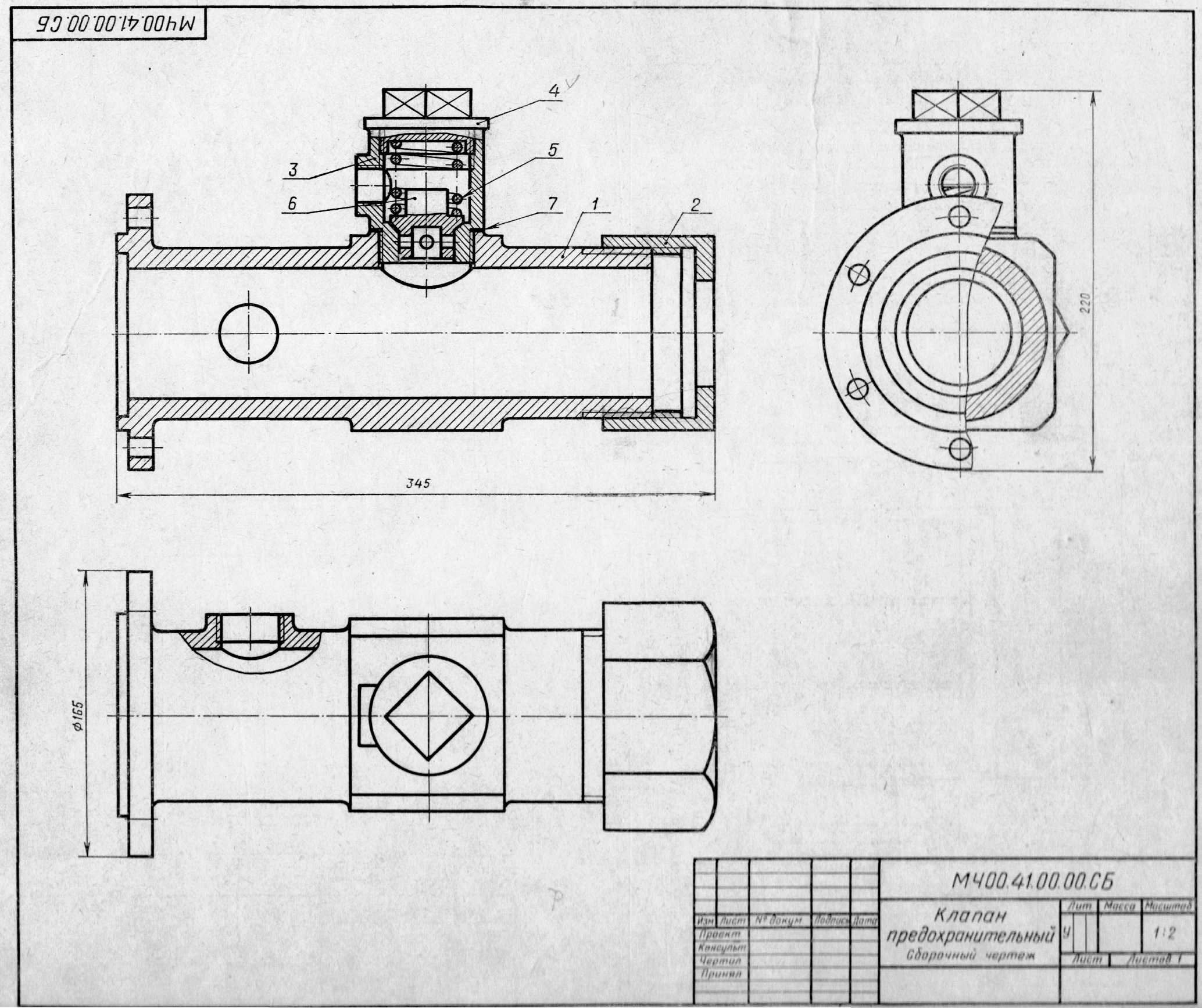

Вариант 6, 16– Клапан предохранительный

Вариант 6, 16– КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ

Формат	Зона	Поз.	Обозначение	Наименование	Кол.	Приме- чание
А2 А3 А4 А4 А4 А4 А4 А4		1 2 3 4 5 6 7	МЧ00.41.00.00.СБ МЧ00.41.00.01 МЧ00.41.00.02 МЧ00.41.00.03 МЧ00.41.00.04 МЧ00.41.00.05 МЧ00.41.00.06 МЧ00.41.00.07	Документация Сборочный чертеж Детали Корпус Гайка Цилиндр Крышка Пружина Клапан Прокладка	1 1 1 1 1 1 1

Предохранительный клапан ставится на трубопроводах, по которым проходит жидкость или газ под давлением. В данном случае корпус поз. 1 является частью трубопровода.

При давлении газа или жидкости, превышающем допускаемую величину, клапан поз. 6 поднимается, сжимая пружину поз. 5. При этом газ или жидкость выпускается через боковые отверстия клапана поз. 6 и цилиндра поз. 3.

При нормальном давлении пружина поджимает клапан поз. 6 к седлу цилиндра поз. 3.

Материал деталей поз. 1 – 4 – сталь 20Л-I ГОСТ 977 – 65, детали поз. 5 – сталь 65Г ГОСТ 1050 – 74, детали поз. 7 – картон прокладочный А2 ГОСТ 9347 – 60.

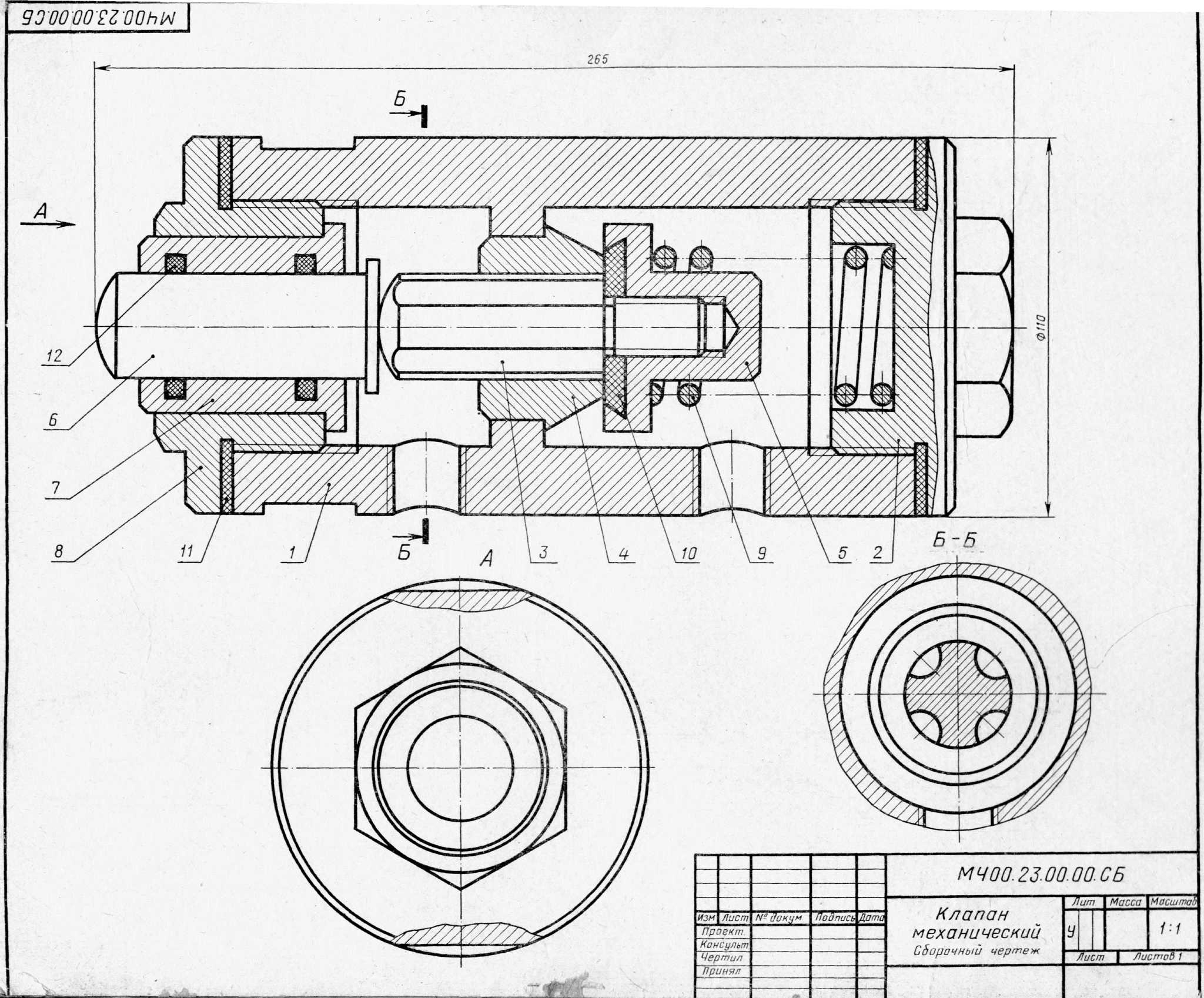

Вариант 7, 17– Клапан механический

Вариант 7, 17- КЛАПАН МЕХАНИЧЕСКИЙ

Формат	Зона	Поз.	Обозначение	Наименование	Кол.	Приме- чание
А2 А3 А4 А4 А4 А4 А4 А4 А4 А4 А4 А4		1 2 3 4 5 6 7 8 9 10 11 12	МЧ00.23.00.00.СБ МЧ00.23.00.01 МЧ00.23.00.02 МЧ00.23.00.03 МЧ00.23.00.04 МЧ00.23.00.05 МЧ00.23.00.06 МЧ00.23.00.07 МЧ00.23.00.08 МЧ00.23.00.09 МЧ00.23.00.10 МЧ00.23.00.11	Документация Сборочный чертеж Детали Корпус Крышка Шток Седло Клапан Толкатель Втулка Крышка Пружина Шайба Прокладка Стандартные изделия Кольцо Н1-70×60-1 ГОСТ 9833 – 73	1 1 1 1 1 1 1 1 1 1 2 2

Механический клапан предназначен для автоматических установок, распыляющих смазочно-охлаждающие жидкости.

Клапан состоит из корпуса поз. 1, разделенного на две полости, в одну из которых поступает сжатый воздух.

При перемещении толкателя поз. 6 вправо он давит на шток поз. 3, отодвигая клапан поз. 5. Сжатый воздух проходит через механический клапан по продольным пазам штока поз. 3 к распыляющему устройству.

При снятии нагрузки с толкателя поз. 6 под действием пружины поз. 9 клапан поз. 5, шток поз. 3 и толкатель возвращаются в первоначальное положение. В результате этого клапан прижимается к седлу поз. 4, закрывая проход воздуха.

Материал деталей поз. 1, 6 и 7 – Ст5 ГОСТ 380 – 71, деталей поз. 3 – 5 – БрОЦС ГОСТ 613 - 65, деталей поз. 2 и 8 – сталь 15Л-I ГОСТ 977 – 65, детали поз. 9 – сталь 65Г ГОСТ 1050 – 74.

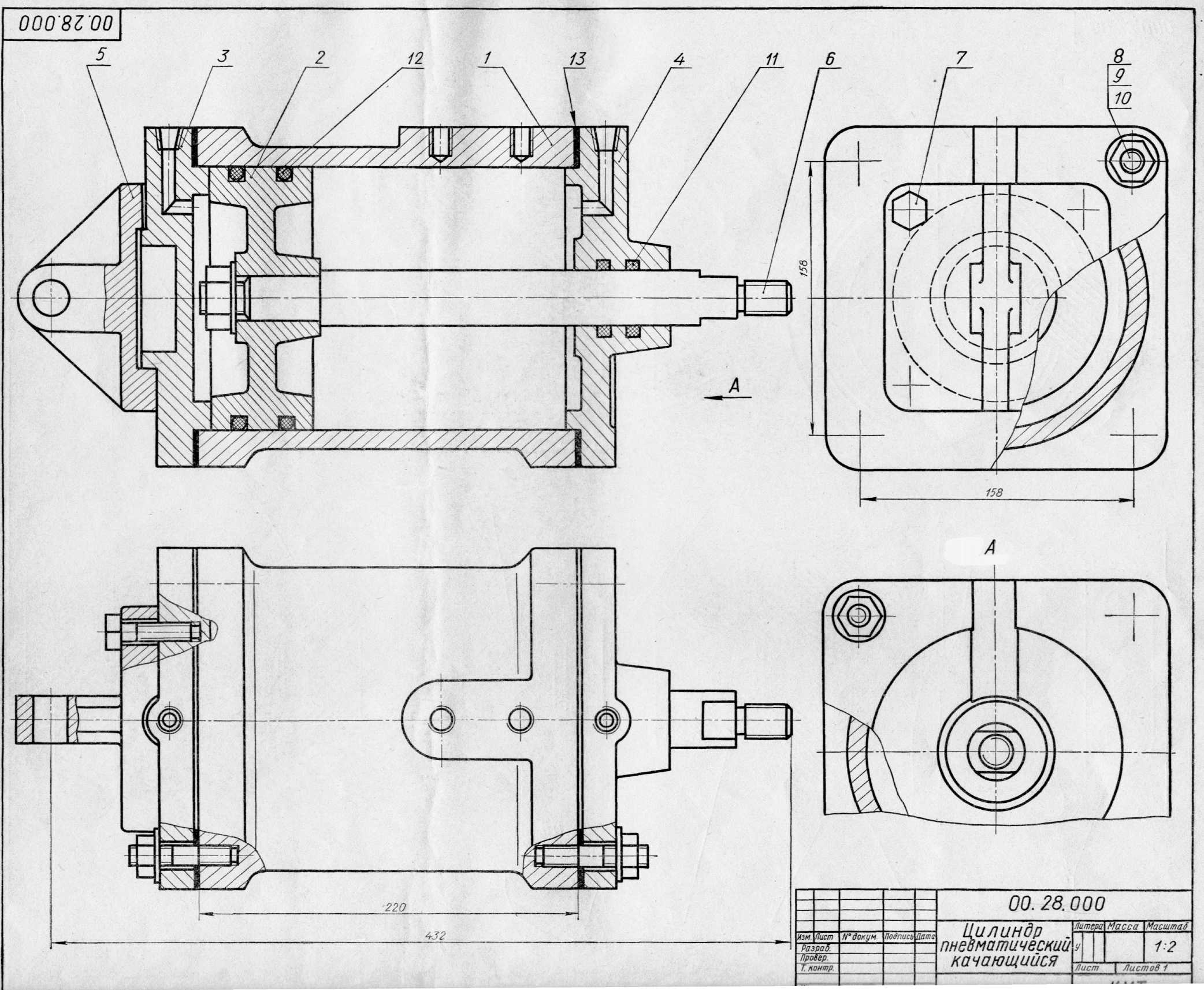

Вариант 8, 18- Цилиндр пневматический качающийся

Вариант 8, 18- ЦИЛИНДР ПНЕВМАТИЧЕСКИЙ КАЧАЮЩИЙСЯ

Формат	Зона	Поз.	Обозначение	Наименование	Кол.	Приме- чание
А3 А3 А3 А3 А4 А3		1 2 3 4 5 6 7 8 9 10 11 12	00.28.001 00.28.002 00.28.003 00.28.004 00.28.005 00.28.006	Детали Цилиндр Поршень Крышка Крышка Фланец Шток Стандартные изделия Болт М10×38-051 ГОСТ 7805-62 Шпилька А М12×42 ( ) ГОСТ 11765 – 66 Гайка М12-051 ГОСТ 5915 – 62 Шайба 12-051 ГОСТ 9065 – 59 Кольцо 38×30-1 ГОСТ 9833 – 61 Кольцо 150×140-1 ГОСТ 9833 – 61	1 1 1 1 1 1 4 8 8 8 2 2

Для быстрой установки и надежного закрепления обрабатываемых деталей на металлообрабатывающих станках применяются приспособления с пневматическими цилиндрами. Изображаемый на чертеже пневматический цилиндр является качающимся и крепится к станку специальными шарнирными устройствами. Основными элементами пневматического цилиндра являются цилиндр 1 и поршень 2.

В цилиндр через отверстия крышек 3 и 4 то с одной, то с другой стороны поршня 2 попеременно подводят сжатый воздух, под действием которого поршень совершает возвратно-поступательное движение. К правому концу штока 6 присоединяется звено механизма, которому шток сообщает возвратно-поступательное движение. Поршень 2 внутри цилиндра и штока 6 внутри отверстия крышки 4 уплотнены кольцами 11 и 12.

Материалы. Детали: поз. 1 – 5 – СЧ 15-32 ГОСТ 1412 – 54; поз. 2, 3 – сталь 35 ГОСТ 1050 – 60.

Вариант 9, 19– Клапан перепусковой

Вариант 9, 19– КЛАПАН ПЕРЕПУСКОВОЙ

Формат	Зона	Поз.	Обозначение	Наименование	Кол.	Приме- чание
А2 А3 А4 А4 А4 А4 А4 А4		1 2 3 4 5 6 7 8 9 10	МЧ00.08.00.00.СБ МЧ00.08.00.01 МЧ00.08.00.02 МЧ00.08.00.03 МЧ00.08.00.04 МЧ00.08.00.05 МЧ00.08.00.06 МЧ00.08.00.07	Документация Сборочный чертеж Детали Корпус Крышка Колпак Клапан Тарелка Пружина Винт М16 Стандартные изделия Болт М10×40.58 ГОСТ 7798 – 70 Гайка М10.5 ГОСТ 5915 – 70 Гайка М16.5 ГОСТ 5915 – 70	1 1 1 1 1 1 1 4 4 1

Клапан перепускной устанавливается на трубопроводах и служит для перепуска избытка жидкого топлива в запасной бак. Если давление в связи с избытком топлива повышается, то клапан поз. 4 поднимается и излишек топлива отводится через отверстие детали поз. 1 в сливной бак.

Работу клапана регулируют винтом поз. 7, изменяя степень сжатия пружины поз. 6. Для предохранения регулирующей системы от возможных повреждений сверху устанавливается колпак поз. 3.

Материал деталей поз. 1, 2 и 3 – СЧ 15–32 ГОСТ 1412 – 70, деталей поз. 4 и 5 – БрОЦС 5–6 ГОСТ 614 – 65, детали поз. 6 – сталь 65Г ГОСТ 1050 – 74, детали поз. 7 – сталь 20 ГОСТ 1050 – 74.

Вариант 10, 20– Клапан обратный

Вариант 10, 20– КЛАПАН ОБРАТНЫЙ

Формат	Зона	Поз.	Обозначение	Наименование	Кол.	Приме- чание
А3 А4 А4 А4 А4		1 2 3 4 5 6 7	00.11.001 00.11.002 00.11.003 00.11.004 00.11.005	Детали Корпус Гайка Клапан Наконечник Пружина Стандартные изделия Гайка М32 ГОСТ 7805 – 62 Прокладка П 18×40×2 МН 3138 – 62	1 1 1 1 1 1 1

Обратный клапан становится на трубах, соединяющих резервуар с прибором.

Жидкость, идущая из нагнетательного прибора через правое отверстие в полость корпуса 1, под действием давления перемещает клапан 3 и сжимает пружину 5. При падении давления жидкости, под действием пружины 5 клапан 3 закрывает отверстие корпуса, преграждая тем самым обратный выход жидкости. Верхнее отверстие корпуса предназначено для продувки трубопровода.

Материалы. Детали: поз. 1, 2, 4 – сталь 20 ГОСТ 1050 – 60; поз. 3 – сталь 20 ГОСТ 1050 – 60; поз. 5 – сталь 65Г ГОСТ 1050 – 60.
