Методические рекомендации Построение разрезов на чертежах деталей.

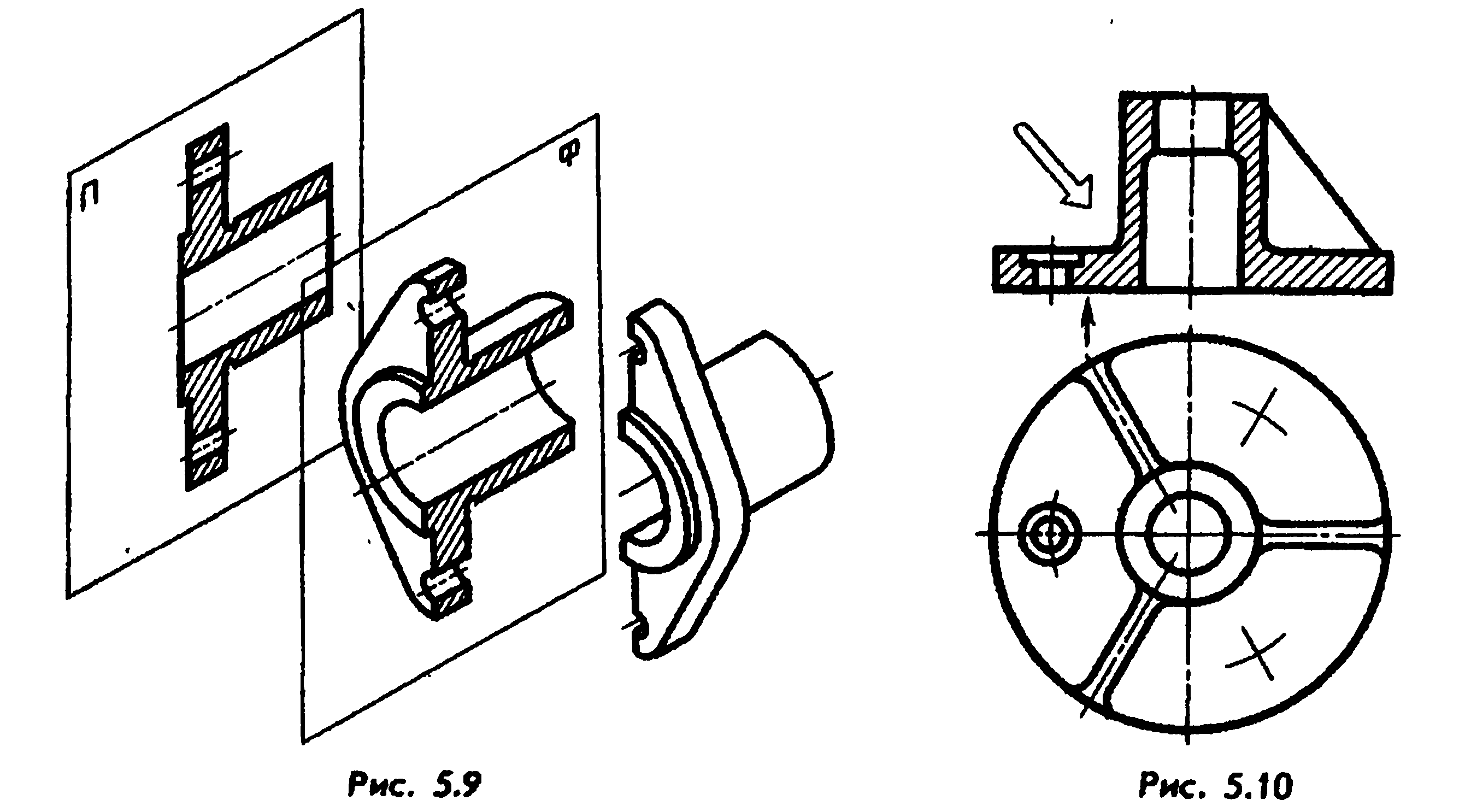

Разрез — изображение предмета, мысленно рассеченного одной или несколькими плоскостями. На разрезе показывают то, что получается в секущей плоскости и что расположено за ней (рис. 1). Допускается изображать не все, что расположено за секущей плоскостью, если это не требуется для понимания конструкции предмета (рис. 2).

Рисунок 1 Рисунок 2

Простые разрезы могут быть:

горизонтальные — секущая плоскость горизонтальна (рис. 3, 4);

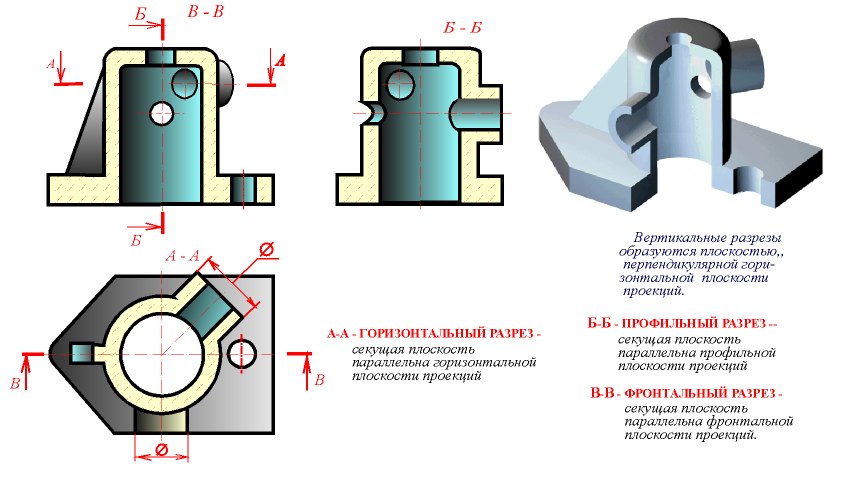

вертикальные — секущая плоскость вертикальна. Вертикальный разрез называют фронтальным, если секущая плоскость параллельна фронтальной плоскости проекции, и профильным, если секущая плоскость параллельна профильной плоскости проекций (рис. 3 и 4).

Рисунок 3

Рисунок 4

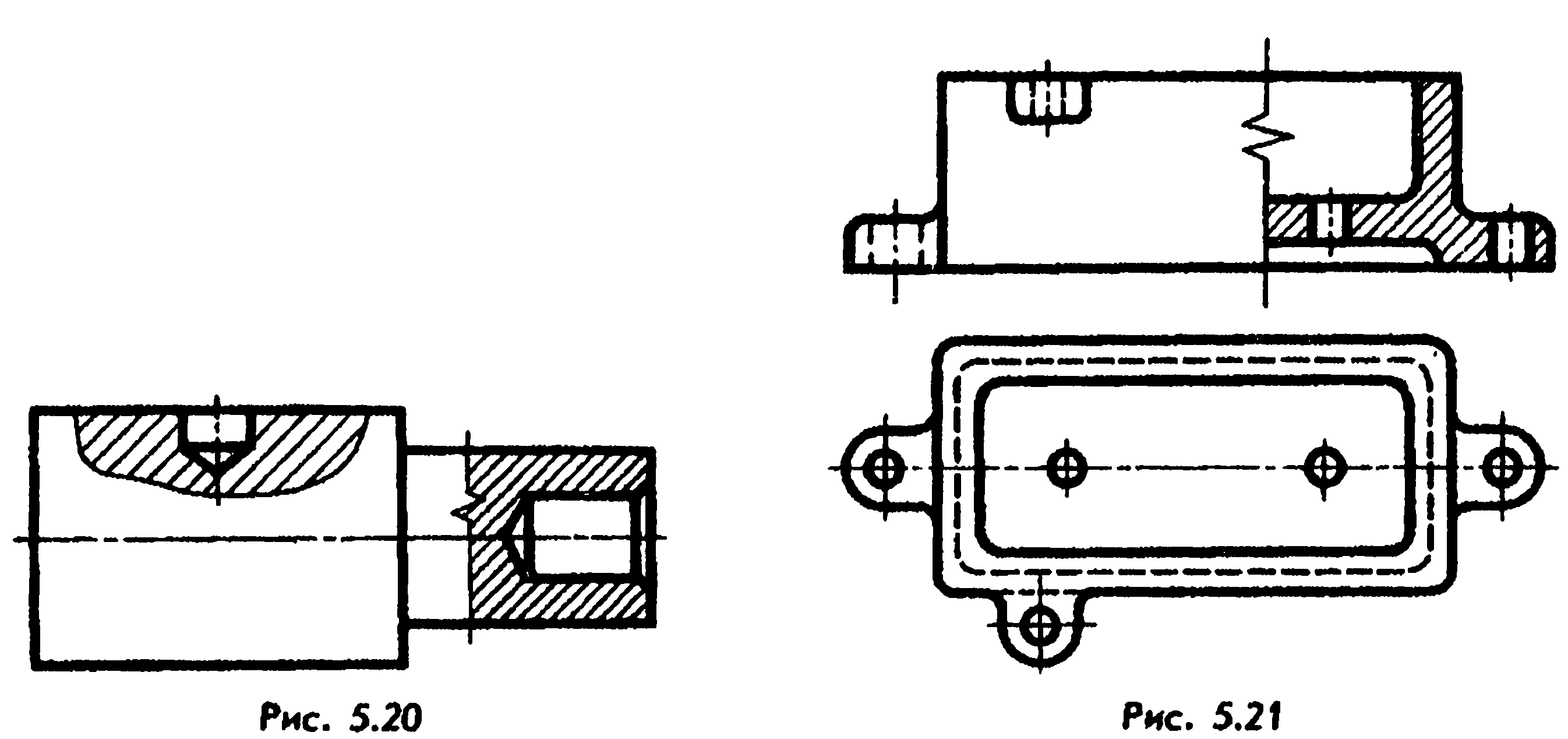

Разрез, служащий для выяснения устройства детали лишь в отдельном ограниченном месте, называют местным (частичным). Его ограничивают на виде или волнистой линией, или линией с изломами (рис. 5). Концы ломаной линии должны выступать за контур изображения на 2..А мм (рис. 5). Эти линии не должны совпадать с какими-либо другими линиями изображения.

Рисунок 5 Рисунок 6

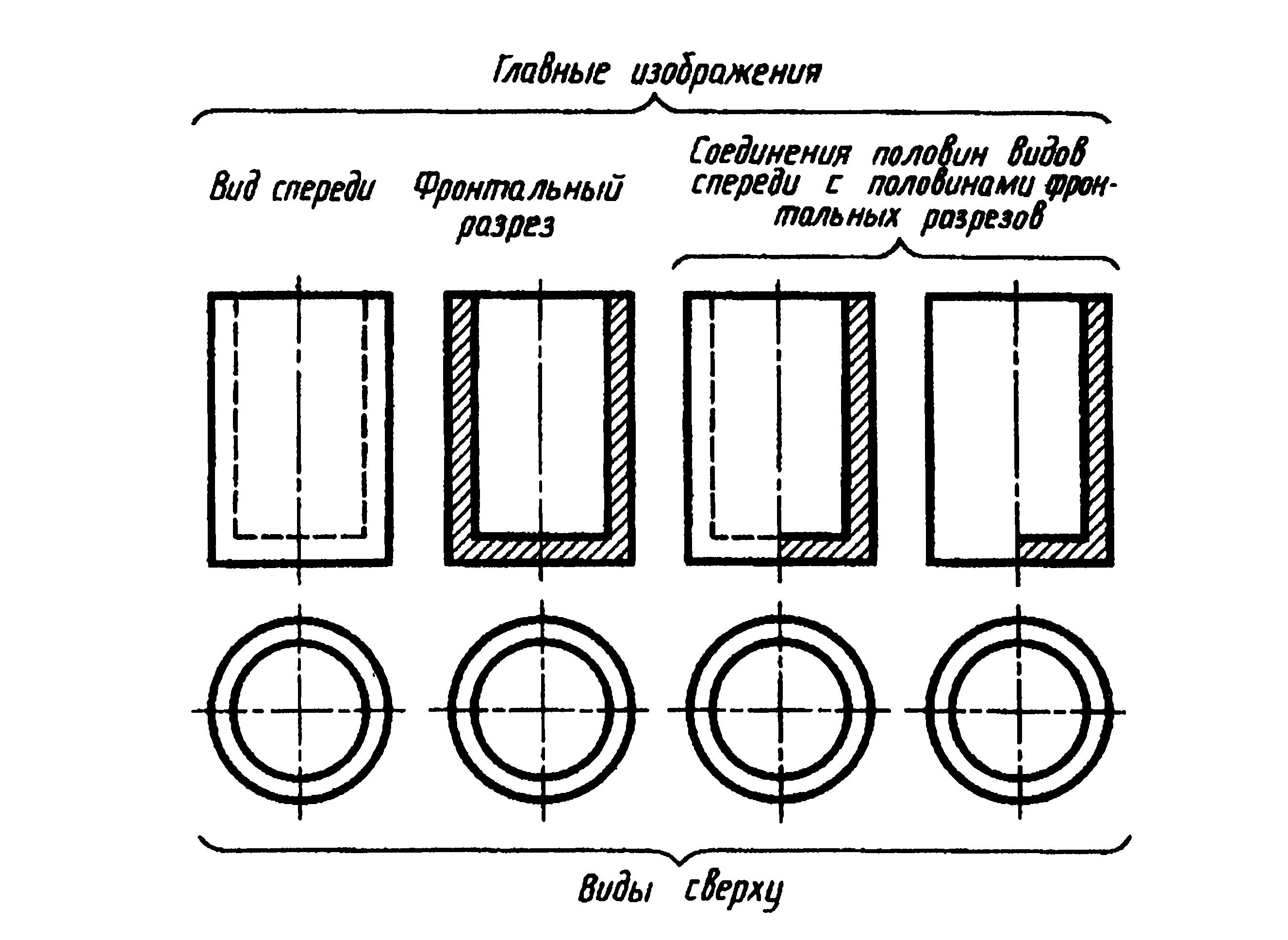

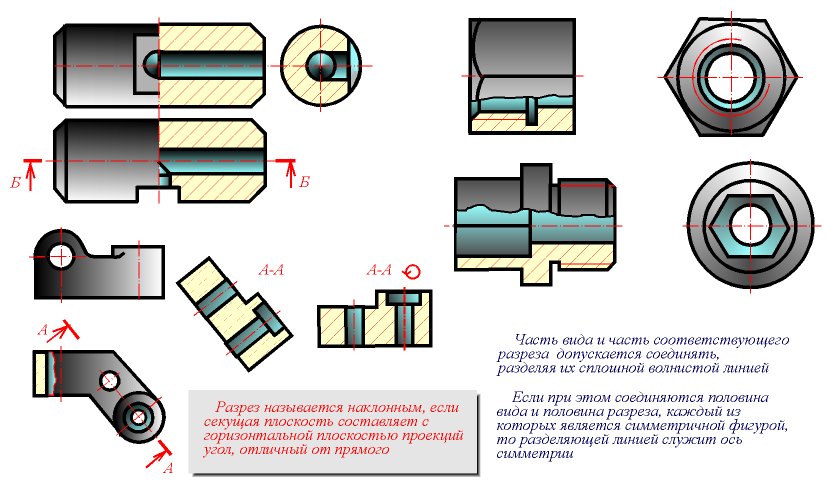

Допускается соединять часть вида и часть соответствующего разреза, разделяя их ломаной (рис. 6) или волнистой линией . Если соединяют половину вида и половину разреза, каждый из которых — симметричная фигура, то разделяющей линией служит ось симметрии (рис. 7), за исключением случаев, когда на ось симметрии проецируется линия контура (рис.10). При этом, как правило, разрезы располагают справа от вертикальной или вниз от горизонтальной оси симметрии.

Рисунок 7

В общем случае обозначение разреза содержит указание положения секущей плоскости линией сечения (штрихами разомкнутой линии), указание направления проецирования (стрелками на начальном и конечном штрихах) и обозначение секущей плоскости и разреза одной и той же прописной буквой кириллицы, начиная с А, без пропусков и повторений. Начальный и конечный штрихи не должны пересекать контур изображения. Буквы наносят около стрелок (при необходимости и в местах перегиба) с внешней стороны угла. Размер шрифта—в 1,5...2 раза больший, чем принятый для цифр размерных чисел. Величина L — по обстановке, желательно не менее 3 мм (рис. 8).

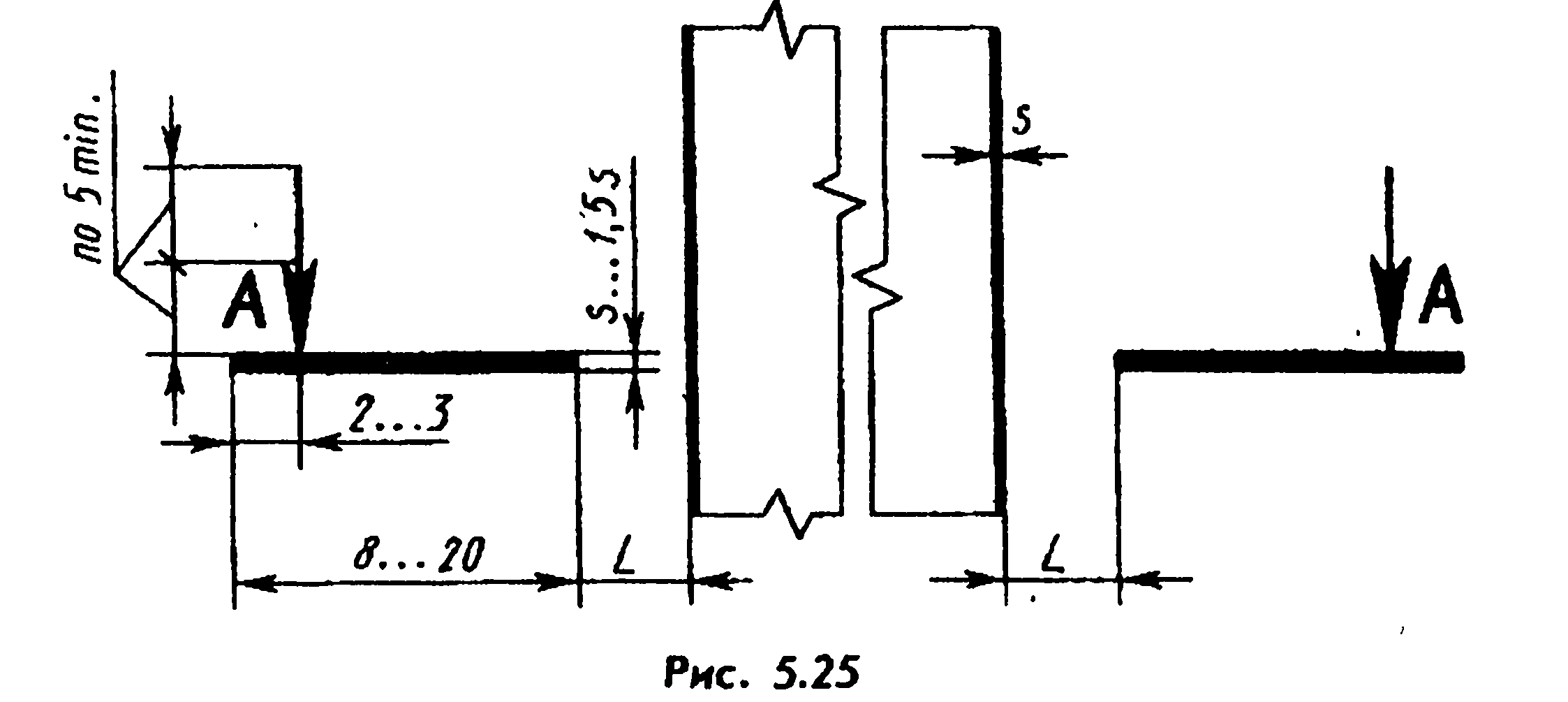

Рисунок 8

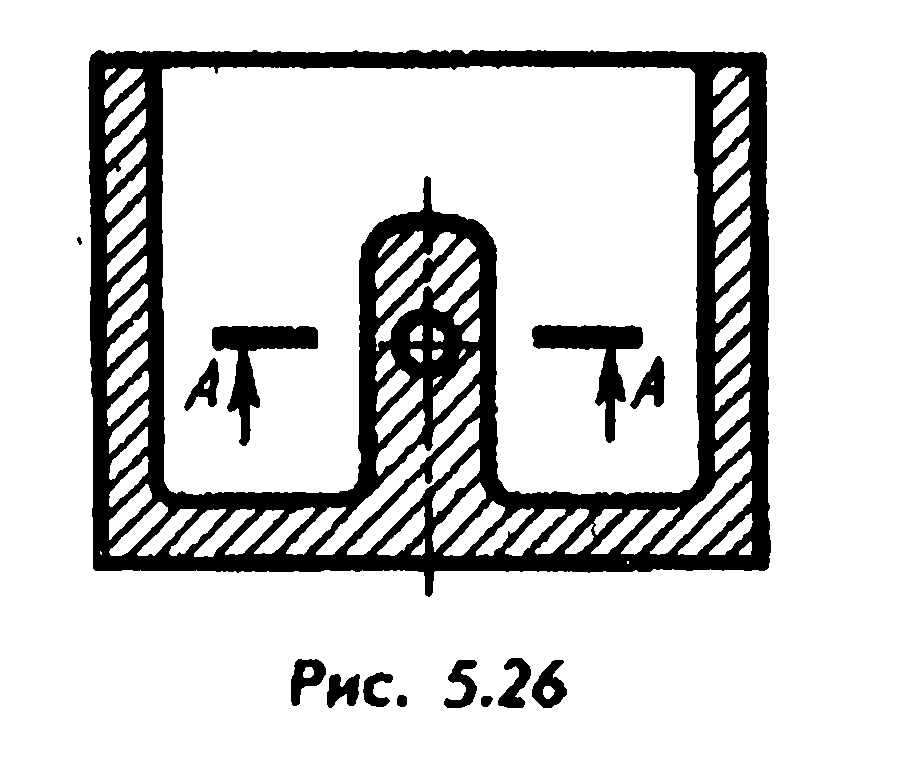

При необходимости начальный и конечный штрихи могут быть расположены внутри контура (рис. 9).

Рисунок 9

Не указывают положение секущей плоскости, направление проецирования и не наносят буквенные обозначения, если секущая плоскость совпадает с плоскостью симметрии предмета и параллельна одной из основных плоскостей проекций.

Рисунок 10

Непременные условия для всех этих трех случаев — выполнение изображений в непосредственной проекционной связи, обеспечивающие однозначное понимание чертежа.

Построение аксонометрических изображений деталей.

Положение предмета в изометрической и диметрической проекциях выбирают в зависимости от его форм и соотношения размеров. Так, детали, имеющие продолговатую (удлиненную) форму, выполняют обычно в диметрии. При этом наибольший размер располагают вдоль осей х или z, по которым размеры не уменьшаются. В диметрии также предпочтительно выполнять детали, поверхности которых ограничены горизонтально-проецирующими или фронтально-проецирующими плоскостями, расположенными под углом 45° к плоскости V и Н соответственно, так как эти плоскости в изометрической проекции изображаются в виде вертикальных прямых.

Внутренние формы деталей в аксонометрических проекциях выявляют «вырезом» передней части детали.

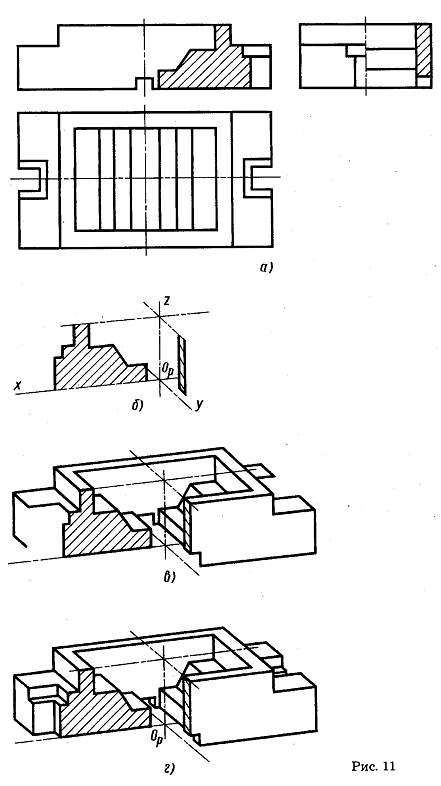

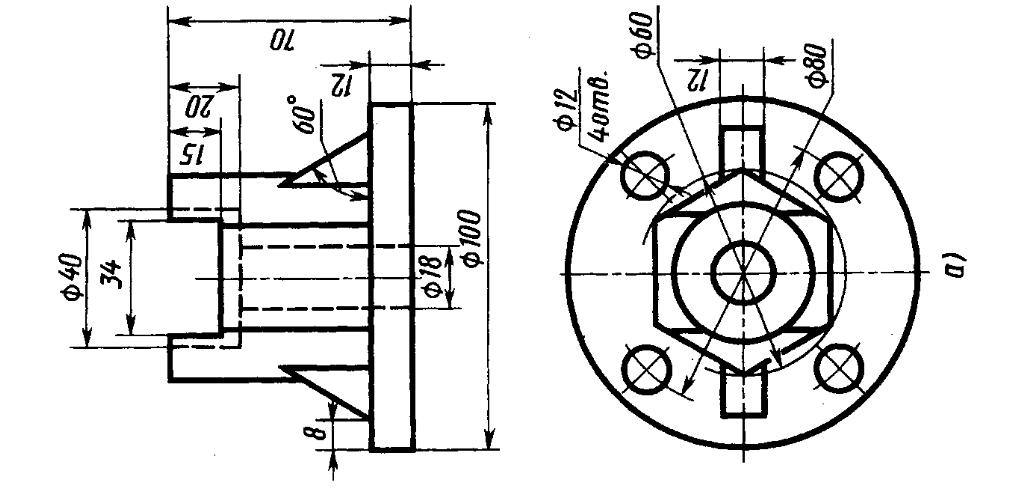

Рациональная последовательность построения аксонометрической проекции по имеющемуся эскизу или чертежу (например, рис. 11, а) следующая:

1) определяют вид аксонометрической проекции для изображения данного предмета — изометрия или диметрия. Деталь, показанную на рисунке 11, а, целесообразно изображать в диметрической проекции — рисунок 11, б, в, г. Выбирают достаточное место для изображения и отмечают начало координат Ор.

2) проводят аксонометрические оси под установленными углами из начала координат и строят (рис. 11, б) сечения предмета в плоскостях yOpz и xOpz. Координаты точек сечений, выполняемых в плоскостях yOpz и xOpz, берут соответственно на профильном и фронтальном разрезах чертежа;

3) строят (рис. 11, в) изображение верхней части детали, видимых внутренних элементов, наружные боковые поверхности;

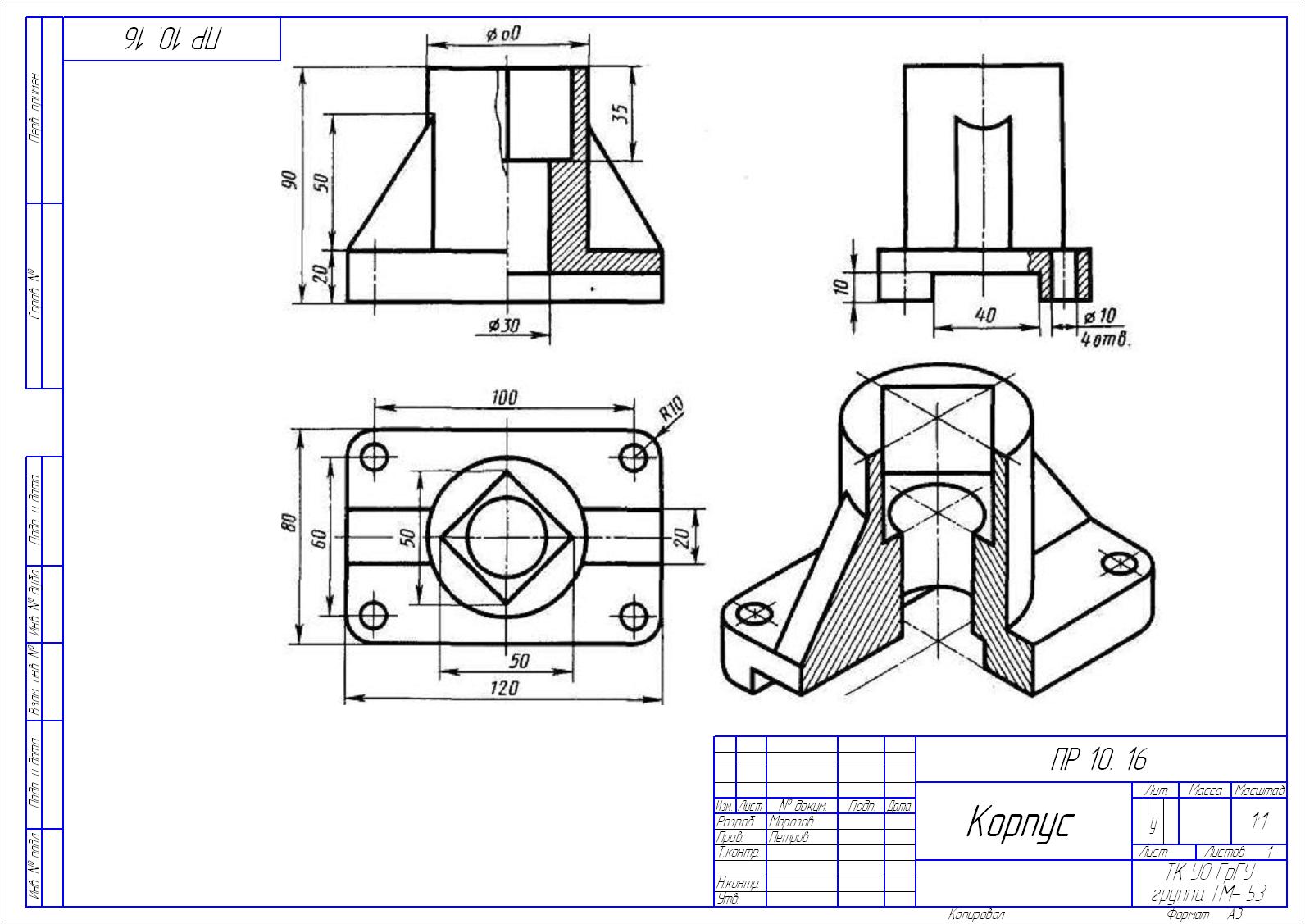

Рисунок 12- карточка- задание на графическую работу (а) и образец выполнения чертежа модели с разрезами (б).

Контрольные вопросы

1. С какой целью применяют разрезы?

2. Какое изображение называют разрезом?

3. В каком случае следует наносить буквенные обозначения направления разреза и указание о разрезе?

4. Как подразделяются разрезы в зависимости от направления секущих плоскостей?

5. Когда разрешается половину вида соединять с половиной разреза?

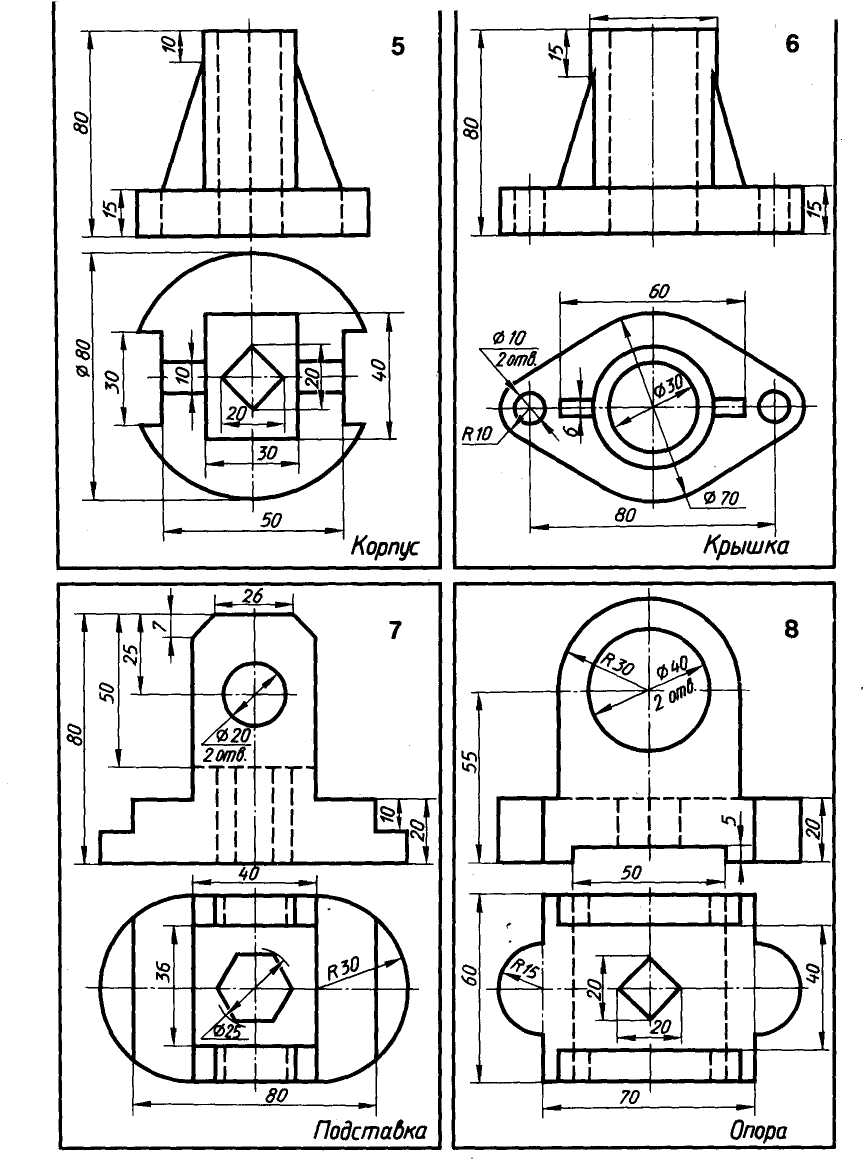

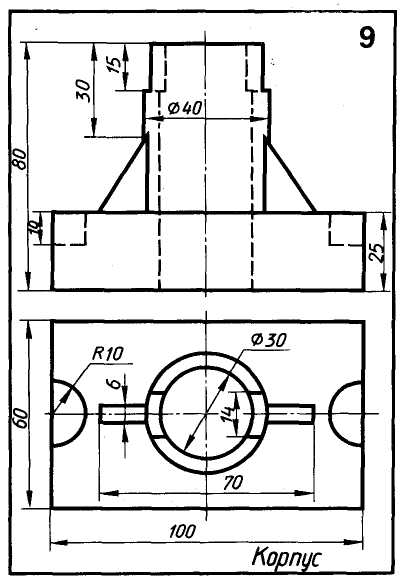

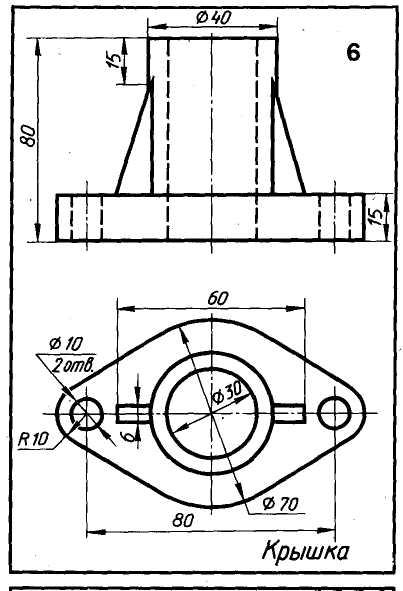

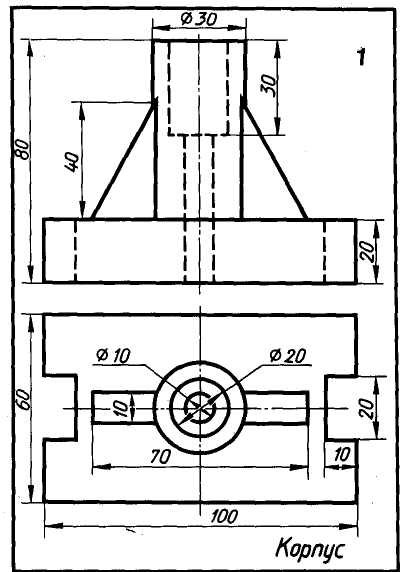

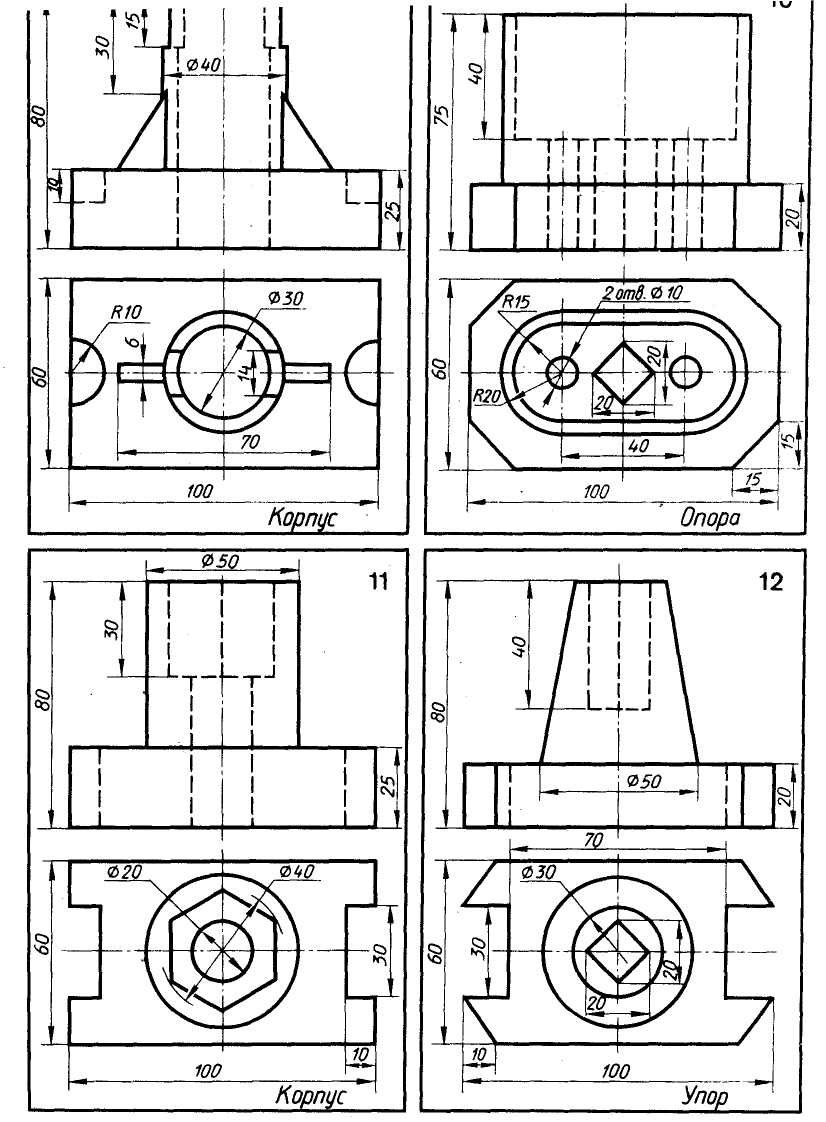

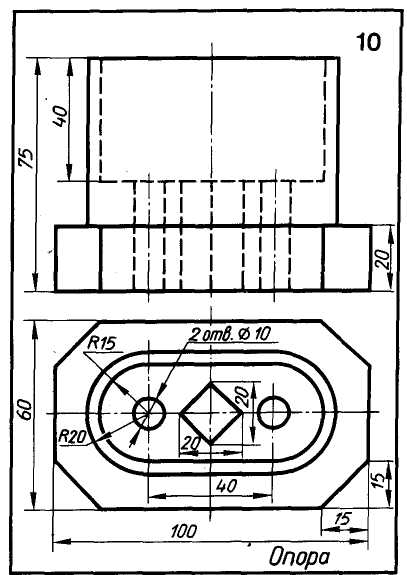

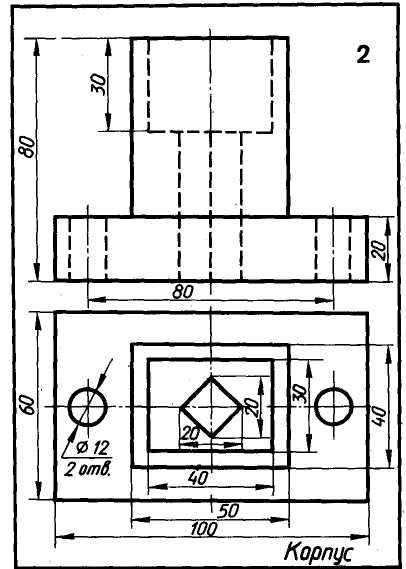

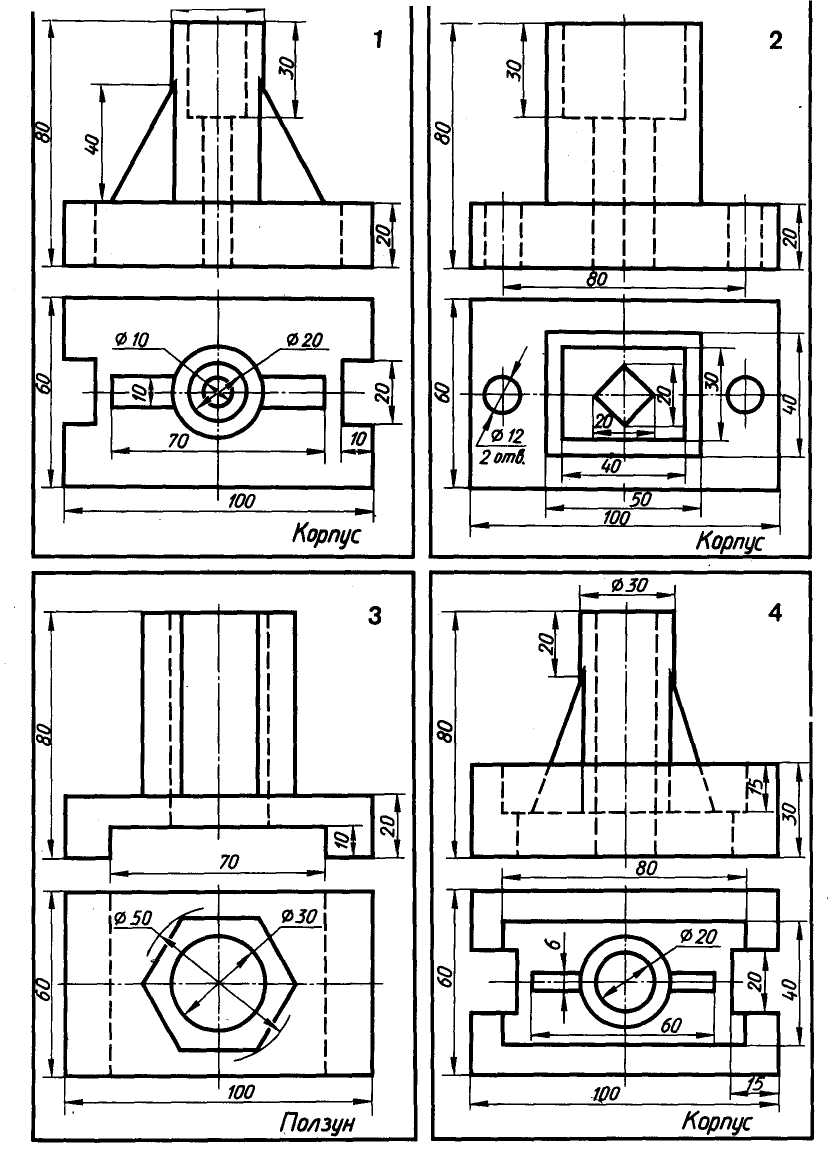

Задания по вариантам на практическую работу.

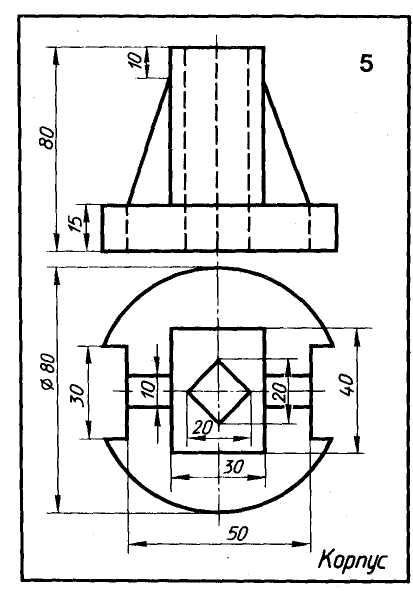

Образец выполнения графической работы № 6

Графическая работа № 7

«Выполнение эскиза детали средней сложности с резьбой»

• Цель: Научиться выполнять эскиз детали с резьбой с применением простого разреза и выносных элементов. Выработать навыки по нанесению размеров, указанию шероховатости и технических требований.

• Содержание: Выполнить эскиз детали с резьбой с применением простого разреза.

• Оформление: Чертеж выполнить на листе бумаги в клетку, обязательно с рамкой и основной надписью, размер формата выбирается в зависимости от формы выполняемой детали.
