Нанесение предельных отклонений размеров на чертежах деталей.
В ЕСКД предусмотрено три способа указания отклонений:
Числовыми обозначениями перед отклонениями.
Условными обозначениями полей допусков.
18Н7 12е8
Условными обозначениями полей допусков, с указанием справа в скобках числовых значений предельных отклонений.
18Н7(
) 12е8 (
)

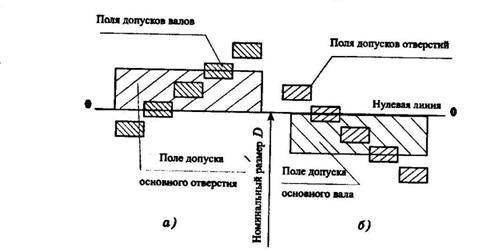

Посадки в системах вала и отверстия и их обозначения на чертежах.
Для образования посадок в единой системе ЕСДП используются квалитеты с 5 – 12.
Так как посадки образуются сочетанием установленного стандарта полей допусков отверстий и валов, то с теоретической точки зрения для образования требуемой посадки можно использовать любое подходящее сочетание из их многообразие, однако с экономической точки зрения, такое многообразие не выгодно. Так как стандартизация предполагает “ унификацию” – ( стремление к единообразию).
Поэтому наиболее предпочтительное применение рекомендовано 17 посадок в системе отверстия и 10 посадок в системе валов.
Посадкой в системе отверстие является такая посадка, при создании которой, в первую очередь происходит изготовление отверстия, а затем размер вала подгоняется под него для создания требуемого соединения. Посадка в системе вала это обратная ситуация, здесь в первую очередь изготавливается вал, а затем с учетом вала под него подгоняется отверстие.
Как правило, точные отверстия обрабатывать сложнее, чем точные валы и поэтому большинство посадок получаются в системе отверстий путем сочетания менее точные отверстия с более точными валами.
Посадки на чертежах обозначаются в виде дробей, у которых в числителе указано основное отклонение и квалитет отверстия, а в знаменателе основное отклонение и квалитет вала.
Посадка с натягом. Данные посадки по значению гарантированного натяга подразделяются на 3 под группы.
С минимальным гарантированным натягом. Они применяются при малых нагрузках, а так же для уменьшения деформации собранных деталей.
С умеренным гарантированным натягом. Они допускают передачу нагрузок средней величины без дополнительного крепления, а с дополнительным креплением могут применятся для передачи больших нагрузок.
Посадки с большим гарантированными нагрузками. Они способны передавать большие нагрузки без дополнительного крепления.
Переходные посадки. Эти посадки образуются полями допусков с квалитетами 5 – 8 и предназначаются для тех соединений у которых в процессе эксплуатации требуется частая сборка-разборка точная ориентация соединений деталей. Делятся на 3 подгруппы:
Посадки с более вероятными натягами. Они применяются при наличии больших ударных нагрузках, так же при наивысшей точности центрирования.
Посадки с равновероятными натягами и зазорами. Они имеют большее распространение среди переходных посадок, так как обеспечивают высокую четкость центрирования и в тоже время не требуют больших усилий для сборки и разборки.
Посадки с наиболее вероятными зазорами. Они применяются при частых сборочных и разборочных операциях, а так же при больших статических нагрузках.
Посадки с зазором. Используются для подвижных соединений, а так же для не подвижных соединений при использовании крепежа.
Характер соединения (вид посадки) легко установить, если установить схему посадки графически.
