1.3 Об'ємно-просторове рішення

Запроектований комплекс являє собою трьохповерхову споруду складної форми. Об’ємно-планувальне вирішення аерокомплексу це – гострі форми та кути, які задають характер споруди. Другий поверх зміщується та завдяки ньому з'являються дві бокові виступаючі частини.

В плані споруда має форму наближену до паралелограма, із виступаючими та западаючими частинами, які надають фасадам динаміку. Ліворуч знаходиться корпус готелю, лоджії виконані під нахилом (по фасаду). Всі форми споруди націлені на небо, тобто підкреслюють ціль споруди. Наявні великі вікна, які будуть забезпечувати інсоляцію та наскрізне провітрювання.

В блоці, де знаходиться сам готель запроектований атріум. Дах не експлуатований над готелем, та експлуатований над навчальним блоком, тобто праворуч від основного блоку.

Зв’язок між приміщеннями здійснюється за допомогою двомаршевих сходів та панорамного пасажирського ліфту.

Проект є індивідуальним і призначений для задоволення потреб цілої області, та сусідніх областей.

Таблиця1.4 - Техніко-економічні показники до споруди

Найменування	Показник	Одиниці виміру
Площа забудови	1458,43	м2
Площа загальна	4571,67	м2
Площа корисна	4466,07	м2
Площа розрахункова	4104,77	м2
Будівельний об'єм	14361,32	м3
К1	1,9	%
К2	10,78	%

1.4 Архітектурно-планувальні рішення

1.4.1 Функціональне зонування будівлі

Даний аерокомплекс поділений на такі функціональні зони: На першому поверсі знаходяться:

• вхідна зона (тамбур, вестибюль, приміщення охорони, сходова клітка, ліфти).

• зона їдальні (виробнича зона, обідні зали)

• зона готелю (номери, приміщення для обслуговування готелю, зал відпочинку, рецепція)

На другому поверсі знаходяться:

• вестибюльна група (хол, санвузли, сходова клітка, ліфти)

• навчальна зона (класи для інструктажів та для практичних занять)

• зона готелю (номери, приміщення для обслуговування готелю, зал відпочинку, рецепція)

На третьому поверсі знаходяться:

• адміністративна зона (кабінет директора, бухгалтерія);

• зона відпочинку (тераса).

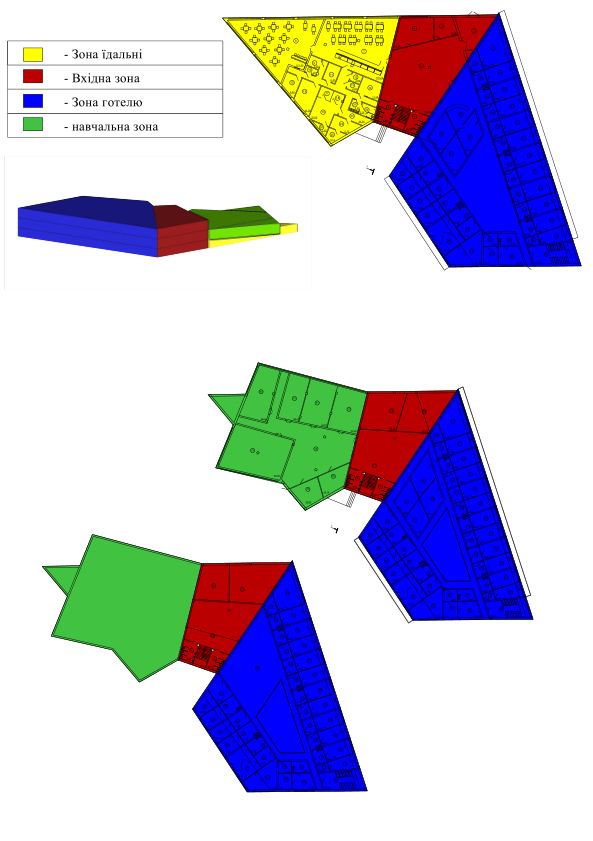

Функціональне зонування плану 1,2 та 3-го поверху.

1.4.2 Планувальне вирішення споруди

Горизонтальним зв’язком між блоками служить вестибюль, який на трьох поверхах займає однакову площу. Вертикальний зв'язок споруди забезпечений парадною сходовою кліткою, та сходовою кліткою в середині готелю.

При вході потрапляємо в тамбур, з тамбуру – в хол. В холі розміщена каса, та приміщення для охорони, санвузли загального користування а також сходи.

По праву сторону розміщене кафе, в якому передбачені приміщення загрузки продуктів, вивозу сміття, тобто виробничі приміщення, та 2 обідні зали.

На другому поверсі знаходиться класи, та кабінети, а саме кабінет льотчиків, кабінет інструктора, клас для інструктажа, клас для практичних занять

На третьому поверсі знаходяться приміщення для директора , та бухгалтерія, та велика тераса.

Експлікація приміщень та площі наведені в таблицях 1.5, 1.6 та 1.7.

Таблиця 1.5 – Експлікація приміщень першого поверху

№ приміщення	Найменування	Площа, м2
1	2	3
1	Тамбур	25,72
2	Фойє	135,89
3	Каса	12,57
4	Приміщення для охорони	29,58
5	Санвузол жіночий	9,98
6	Санвузол чоловічий	10,99
7	Обідній зал	116,22
8	Обідній зал №2	101,49
9	Мийка	3,85
10	Приміщення для тари	2,20
11	Цех підготовки морозива	6,87
12	Приміщення для нарізки хліба	2,85
13	Сервізна	2,63
14	Приміщення для персоналу	11,28
15	Кондитерський цех	8,64
16	Холодний цех	16,76
17	Овочевий цех	4,21
18	Цех для обробки зелені	3,69
19	Гарячий цех	25,06

Продовження таблиці 1.5

1	2	3
20	Камера відходів	2,55
21	Роздягалка	3,45
22	Санвузол для персоналу	5,24
23	Коридор	36,56
24	Прим. для зберігання продукт	9,72
25	Морозильна камера	5,11
26	Тамбур	6,02
27	Вітальня	29,08
28	Санвузол	5,79
29	Спальня	14,29
30	Санвузол	6,00
31	Спальня	14,80
32	Тамбур	5,79
33	Вітальня	14,29
34	Тамбур	6,00
35	Вітальня	14,80
36	Санвузол	5,79
37	Спальня	11,28
38	Санвузол	6,00
39	Спальня	14,80
40	Тамбур	5,64
41	Вітальня	16,76
42	Тамбур	6,00
43	Вітальня	14,29
44	Санвузол	6,00
45	Сплаьня	14,29
46	Санвузол	5,96
47	Спальня	14,52
48	Тамбур	3,97
49	Вітальня	11,85
50	Коридор	25,90
51	Тамбур	5,51
52	Санвузол	6,90
53	Вітальня	7,93
54	Спальня	12,48
55	Спальня	24,12
56	Вітальня-кабінет	23,73
57	Санвузол	8,49
58	Спальня	11,58
59	Вітальня	11,58
60	Спальня	9,18
61	Спальня	11,86
62	Санвузол	9,51
63	Вітальня	11,58
64	Тамбур	13,51
65	Приміщення для обслуг.	16,72
66	Пральня	16,72
67	Прим. для менедж. готелю	21,36
68	Ресепш	18,38
	Загальна площа поверху	1384.30

Таблиця 1.6 - Експлікація приміщень другого поверху

№ приміщення	Найменування	Площа, м2
1	2	3
69	Клас для інструктажу	48,10
70	Майстерня електрика	34,11
71	Кабінет льотчиків	44,78
72	Кабінет для презентацій	46,68
73	Клас для практичних занять	84,89
74	Виставковий зал	67,26
75	Бухгалтерія	29,72
76	Кабінет інструктора	29,15
77	Коридор	102,07
78	Кабінет інструктора	55,20
79	Кабінет	53,00
80	Вітальня	10,41
81	Тамбур	13,51
82	Спальня	11,86
83	Санвузол	9,51
84	Вітальня	11,58
85	Тамбур	9,18
86	Спальня	11,86
87	Санвузол	8,25
88	Вітальня-кабінет	23,73
89	Тамбур	8,68
90	Спальня	24,12
91	Тамбур	5,51
92	Вітальня	7,93
93	Санвузол	6,90
94	Спальня	12,48
95	Коридор	29,72
96	Тамбур	3,97
97	Вітальня	11,85
98	Санвузол	5,96
99	Спальня	14,52
100	Санвузол	5,79
101	Спальня	14,29
102	Тамбур	6,00
103	Вітальня	14,80
104	Тамбур	5,96
105	Вітальня	14,52
106	Санвузол	6,00
107	Спальня	14,80
108	Санвузол	5,79
109	Спальня	14,29
110	Тамбур	5,96
111	Вітальня	14,80
112	Тамбур	5,79
113	Вітальня	14,29
114	Санвузол	6,00
115	Спальня	14,80
116	Санвузол	5,79
117	Спальня	14,29
118	Тамбур	6,00
119	Вітальня	29,08
	Загальна площа поверху	1426,32

Таблиця 1.7 - Експлікація приміщень третього поверху

120	Коридор	102,58
121	Кабінет інструктора	55,20
122	Кабінет	53,00
123	Вітальня	10,41
124	Тамбур	13,51
125	Спальня	11,86
126	Санвузол	9,51
127	Вітальня	11,58
128	Тамбур	9,18
129	Спальня	11,86
130	Санвузол	8,25
131	Вітальня-кабінет	23,89
132	Тамбур	8,68
133	Спальня	24,12
134	Тамбур	5,51
135	Вітальня	7,93
136	Санвузол	6,90
137	Спальня	12,48
138	Коридор	29,72
139	Тамбур	9,97
140	Вітальня	11,85
141	Санвузол	5,96
142	Спальня	14,52
143	Санвузол	5,79
144	Спальня	14,29
145	Тамбур	6,00
146	Вітальня	14,80
147	Тамбур	5,96
148	Вітальня	14,52
149	Санвузол	6,00
150	Спальня	14,80
151	Санвузол	5,89
152	Спальня	14,29
153	Тамбур	5,96
154	Вітальня	14,80
155	Тамбур	5,79
156	Вітальня	14,89
157	Санвузол	6,00
158	Спальня	14,80
159	Санвузол	5,79
160	Тамбур	6,00
	Загальна площа поверху	1406,32
