8 З’єднання рознімні на основі різьби. Складальні креслення, специфікація

(6год, П16, П17, П18)

Навести відповіді та виконати графічні побудови в робочому зошиті на поставлені запитання

8.1 Що називають різьбою і як класифікують різьби за експлуатаційним призначенням?

Різьба – це елемент деталі, що утворений гвинтовим переміщенням плоского контуру по циліндричній або конічній поверхні. За експлуатаційним призначенням різьби поділяють на 1)кріпильні, 2)ходові, 3) спеціальні.

8.2 Яким чином різьбу утворюють на практиці?

На практиці різьбу утворюють, наприклад, шляхом обертання заготовки, закріпленою у патроні токарно-гвинторізного верстата, а різцю, що заточують під відповідний профіль, задають прямолінійний рух.

8.3 Наведіть 5 основних параметрів різьби, від яких залежить можливість утворення різьбового з’єднання.

Можливість згвинчування гайки із різьбовим стрижнем залежить від рівності таких 5-ти параметрів як різьби гайки, так і різьби стрижня:

1) діаметр різьби D, d; 2) профіль різьби, 3) крок різьби Р, 4) хід різьби t, 5) направлення навивки.

8.4 Що таке крок і хід різьби, для яких різьб існують великі і дрібні кроки. За яких умов величина кроку різьби дорівнює величині її ходу?

Крок різьби Р – це відстань між відповідними точками двох сусідніх витків; хід різьби t – це відстань між відповідними точками двох сусідніх витків, що належать до однієї і тієї ж гвинтової поверхні. Між ходом різьби, кількості заходів z і кроком різьби існує наступна залежність:

t = z  P. Для однозахідної різьби крок дорівнює її ходу.

8.5 Скількома діаметрами визначається різьба? До якого з них на кресленні відносять розмір різьби?

Різьба визначається трьома діаметрами: зовнішнім, середнім і внутрішнім. Розміри відносять до зовнішнього діаметру.

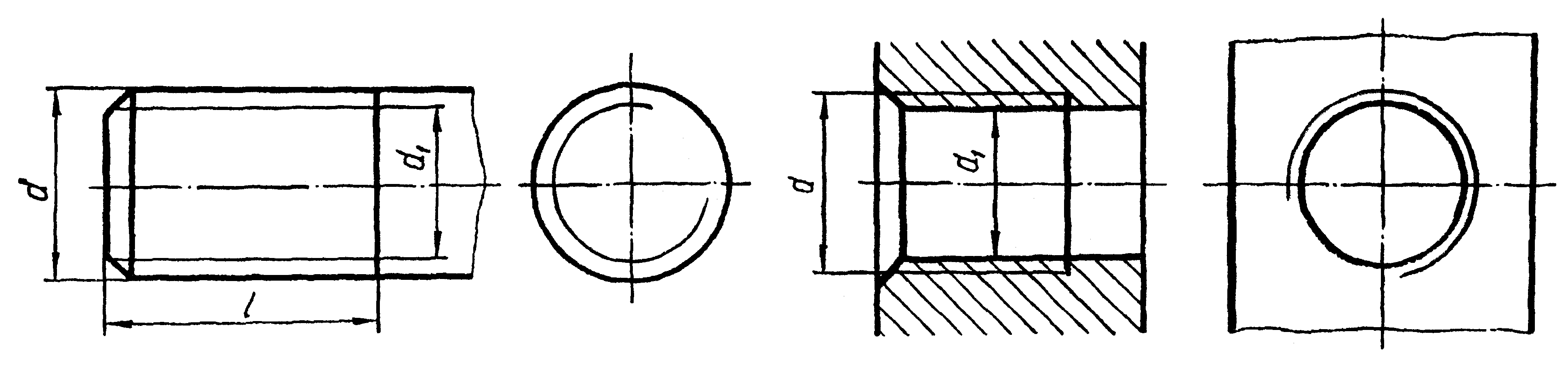

8.6 Наведіть ескізно графічні приклади умовностей щодо зображення різьби на кресленнях на стрижні, в отворі та на їх з’єднанні.

Різьба на стрижні
Різьба в отворі

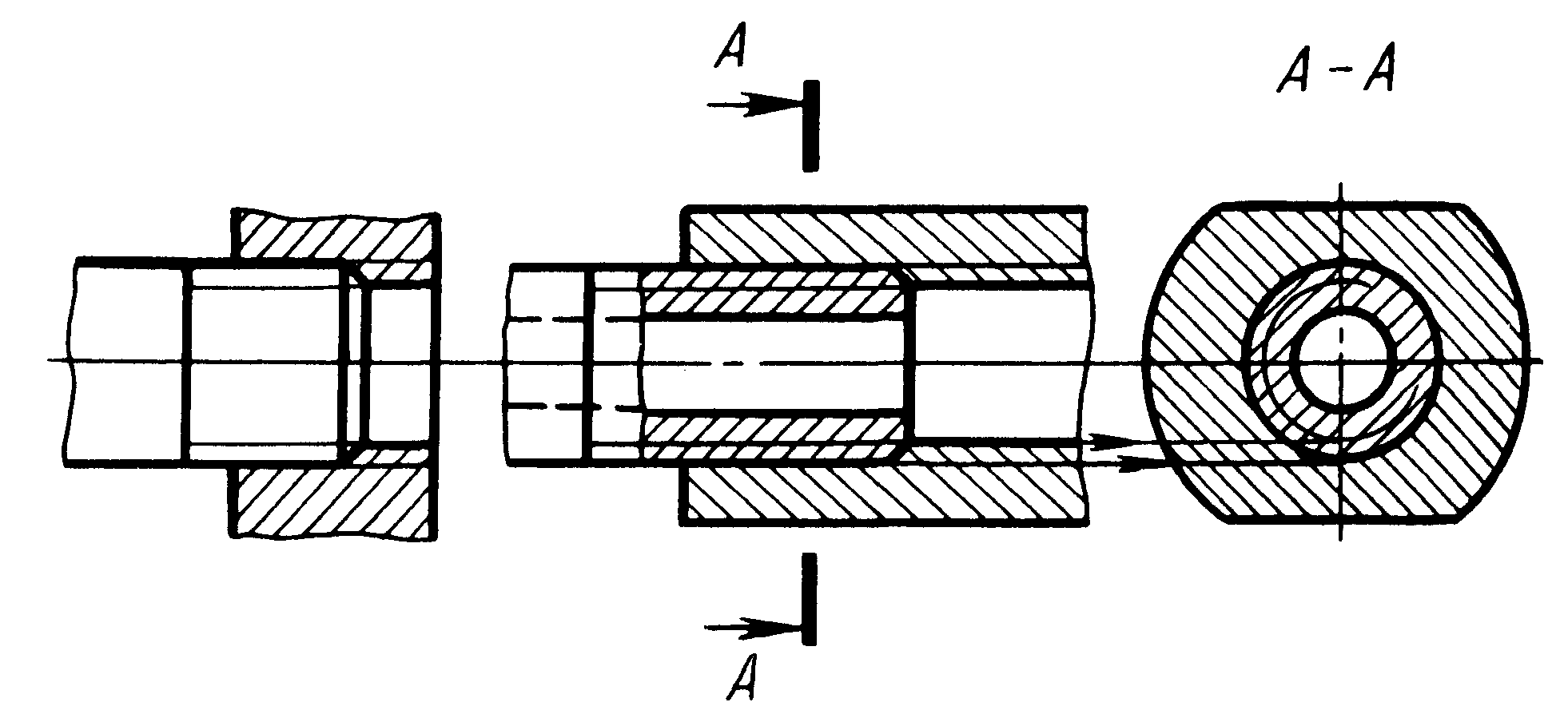

Різьба на з’єднанні

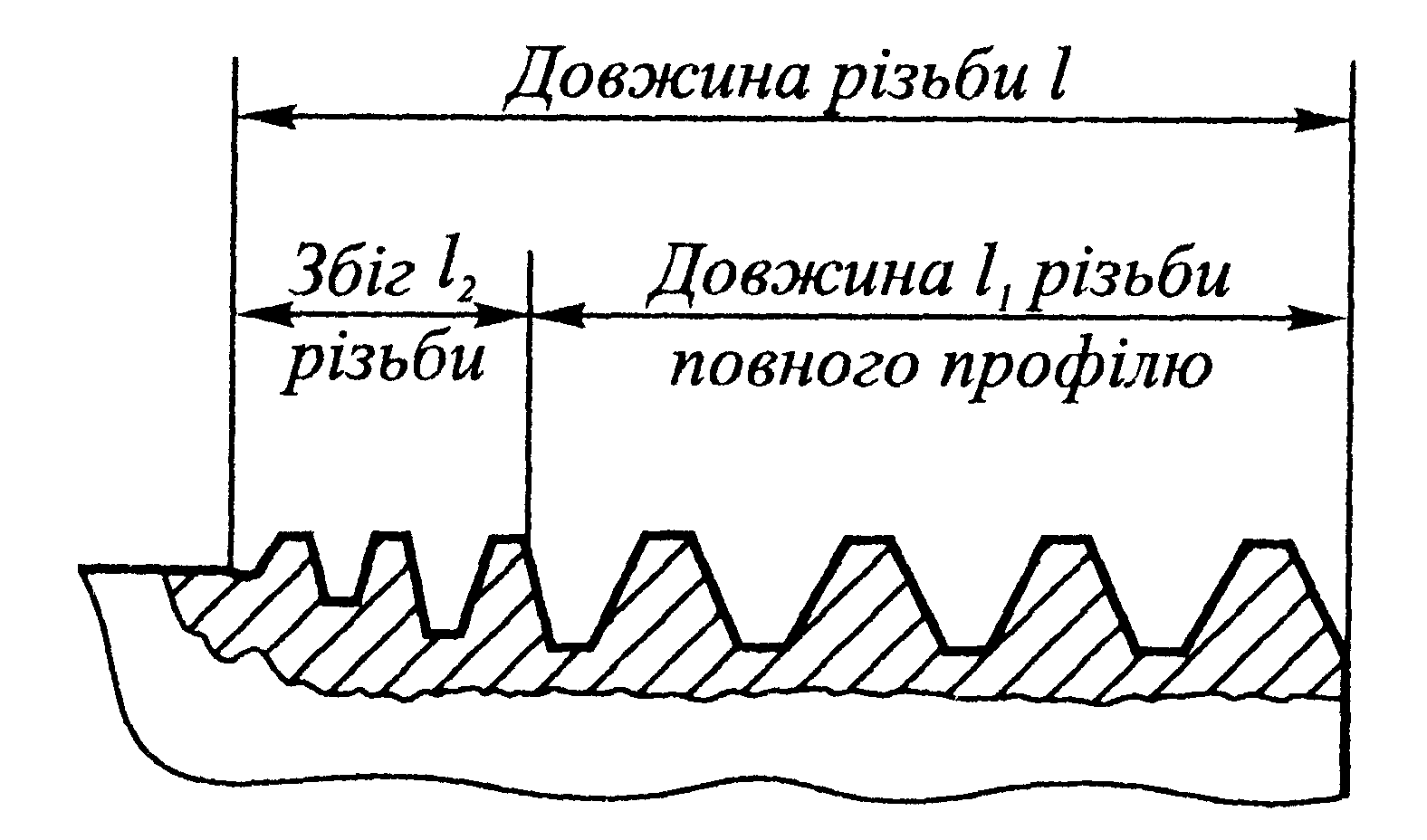

8.7 Що таке збіг різьби (наведіть ескіз), від чого він утворюється. Що визначає границю різьби і як її наносять на кресленні? Як указують розмір довжини різьби на кресленні? Наведіть графічний приклад (ескіз).

Збіг різьби – це ділянка з неповним профілем по висоті з-за наявності забірного конусу на різьбонарізному інструменті.

8.8 Наведіть пояснення структури умовного позначення різьби на кресленні в загальному вигляді, що наведена нижче.

T r

20

x

4

(P2)

LH



8е



40

1

2

3

4

5

6

7

1  позначення профілю різьби: Tr – трпецеідальна, М – метрична, S – упорна, G – трубна циліндрична, Rd – кругла;

2  величина зовнішнього діаметру різьби;

3  величина ходу різьби для багатозахідних різьб;

4  літерне позначення кроку різьби та його величина;

5  ліве направлення навивки різьби. Для правої навивки нічого не вказують;

6  поле допуску різьби, що визначає точність її виготовлення;

7  довжина згвинчування, до якої відноситься поле допуску різьби.

8.9 Розшифруйте позначення різьби стрижня на кресленні:

М24 – 6g	Метрична різьба на стрижні зовнішнього діаметру 24 мм з великим кроком різьби, поле допуску 6g, навивка права.
М24 х 2 – 6g LH	Метрична різьба на стрижні зовнішнього діаметру 24 мм з дрібним кроком різьби 2 мм, поле допуску 6g, навивка ліва.
М24 х 3 (Р1,5) – 6g	Метрична різьба на стрижні зовнішнього діаметру 24 мм, двозахідна з ходом 3 мм і кроком різьби 1,5 мм, поле допуску 6g, навивка права.

8.10 Які різьби вимірюють у міліметрах, а які – у дюймах?

У дюймах вимірюють дюймові та трубні різьби, інші – у міліметрах.

11. За рисунком 8.1 наведіть відповіді на нижче поставлені запитання.

1) В цю деталь за її конструкцією повинна загвинчуватися інша деталь. Що передбачено в конструкції цієї деталі для того, щоб її утримувати від обертання при загвинчуванні в неї іншої деталі?

 В конструкції деталі для того, щоб її утримувати від обертання при загвинчуванні до неї іншої деталі передбачений шестигранник (h=10 мм) під гайковий ключ

2) Чи достатня кількість зображень для деталі, щоб визначити її форму?

 Для даної деталі повинно бути два зображення, друге – на П_3.

3) Доповніть необхідне зображення відповідним перерізом (дозволяється виконати у вигляді ескізу на полі креслення).

4) Яка різьба передбачена у конструкції деталі? Яка її довжина і навіщо деталь має канавку шириною 3 мм і діаметром 30 мм?

 У конструкції деталі передбачена внутрішня метрична різьба зовнішнього діаметру 27 мм з дрібним кроком 1 мм правої навивки.

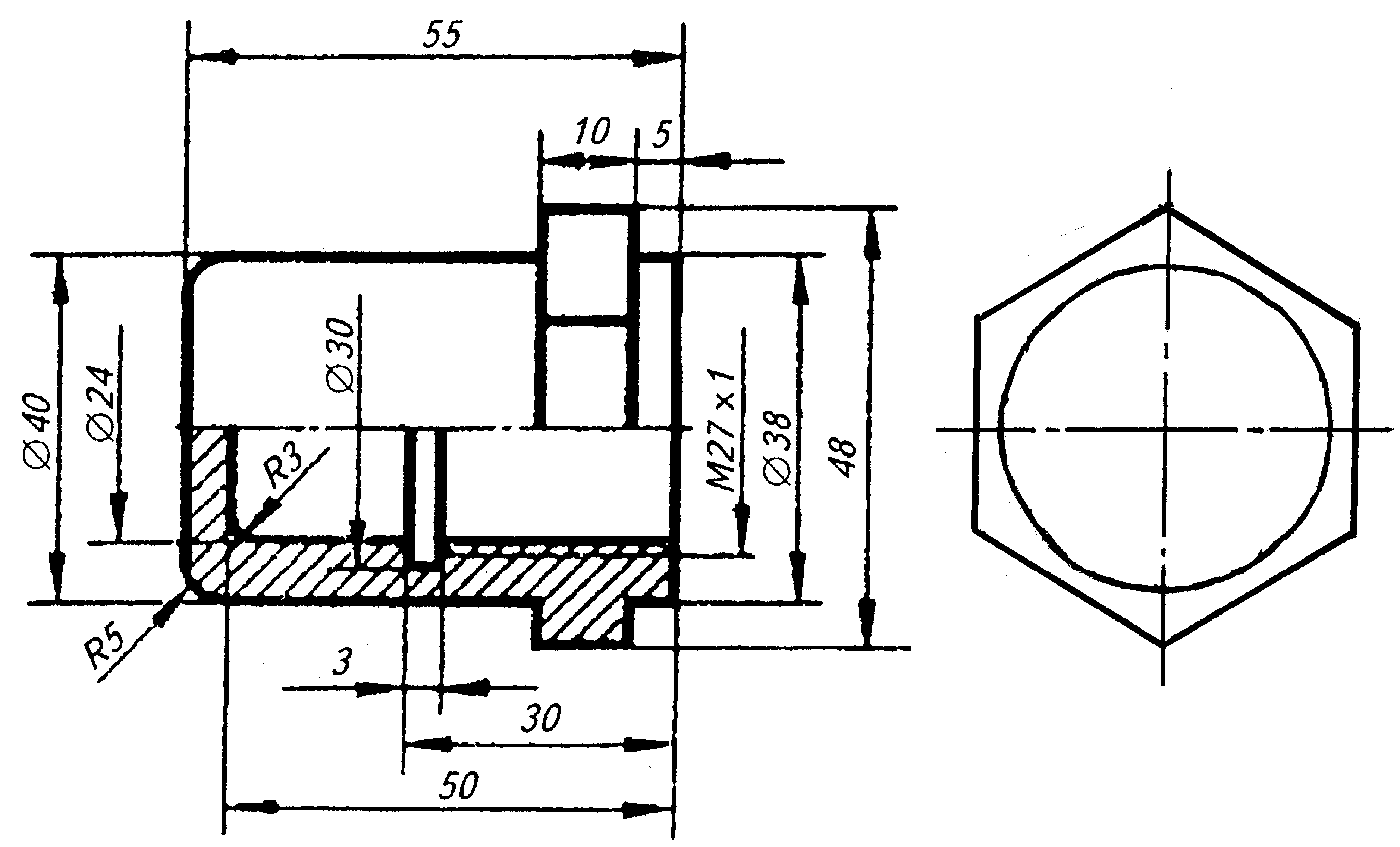

Рисунок 8.1

5) На якій поверхні (зовнішній чи внутрішній) нарізана різьба?

 Різьба нарізана на внутрішній поверхні.

6) У якому порядку наносять розміри над паралельними виносними лініями і для чого саме так?

 Над паралельним розмірними лініями розміри наносять в шаховому порядку для збільшення відстані між ними для полегшення читання цих розмірів.

7) На якій відстані проводять першу розмірну лінію від лінії контуру і яка повинна бути відстань між паралельними розмірними лініями за ГОСТ 2.307-68?

 Розмірну лінію проводять від лінії контуру на відстані 10 мм, а між паралельними розмірними лінями  на відстані 7 мм.

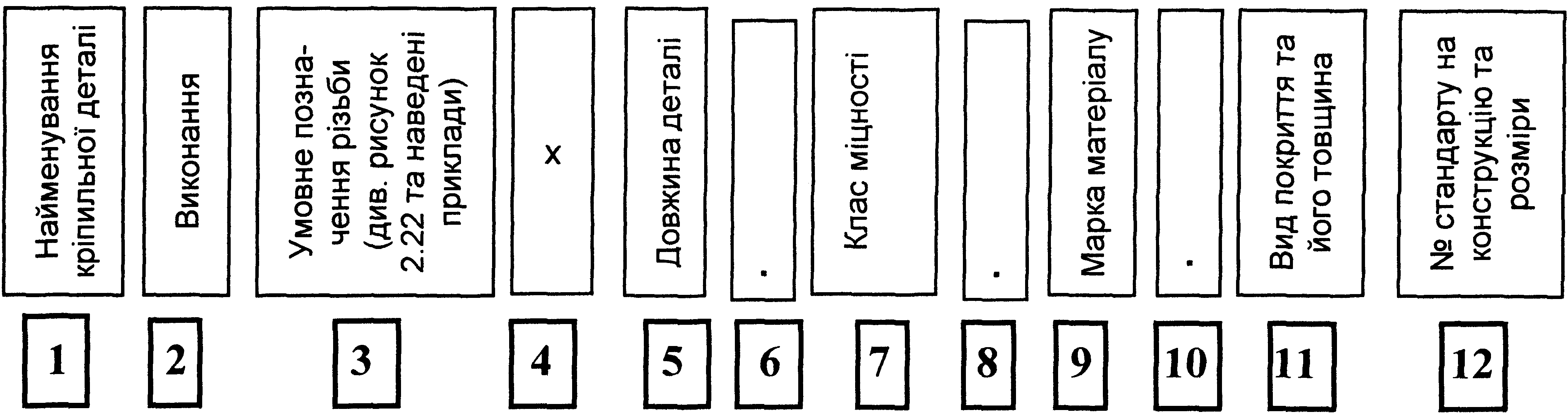

8.12 Наведіть пояснення, що входить до узагальненої структури умовного позначення різьбових кріпильних деталей, що наведена нижче.

1  назва деталі за відповідним стандартом на форми і розміри кріпильної детал;

2  виконання (їх може бути три: 1; 2; 3) характеризує конструктивну відмінність кріпильної деталі; виконання 1 не вказують;

3  в умовному позначенні різьби не наводять поле допуску 8g на стрижні і 7Н – в отворі;

4  перед позначенням довжини деталі ставлять знак «х»;

5  довжину деталі для гайки не вказують;

6  перед вказівкою класу міцності матеріалу ставлять крапку;

7  у позначенні класу міцності матеріалу кому не ставлять між двома числами класу міцності;

8  обов’язкова крапка після зазначення класу міцності матеріалу;

9  вказують марку матеріалу для стрижнів, починаючі з класу міцності 8.8; а для гайок – з класу міцності 10;

10  обов’язково ставлять крапку після зазначення матеріалу;

11  вид покриття та його товщина у мкм.

11. Що називається болтом?

Болтом називається різьбовий виріб, який є з'єднувальною деталлю для рознімного з'єднання і має вигляд стриж­ня з різьбою для гайки на одному кінці і головкою на іншому.

Головки болтів мають різноманітну форму. Найпоширеніші болти з шести­гранною головкою.

11. Що називається гвинтом?

Гвинтом називається різьбо­вий виріб, що має вигляд стрижня з голов­кою та різьбою для загвинчування в одну із з'єднуваних деталей.

11. Що називається шпилькою?

Шпилькою називають різь­бовий виріб, який є з'єднувальною детал­лю для рознімного з'єднання і має вигляд циліндричного стрижня, на одному кінці якого є різьба для загвинчування шпиль­ки в одну із з'єднуваних деталей, а на іншо­му  різьба для нагвинчування гайки.

8.16 На рисунку 8.2 наведені креслення кріпильних деталей, з яких утворюється складальна одиниця виробу рознімного з’єднання. Над кожним кресленням кріпильних деталей наведені їх умовні позначення без нанесення розмірів. Необхідно виконати:

 За умовними позначеннями кріпильних деталей та за допомогою довідкових таблиць [4] нанести розміри цих деталей.

 Визначити діаметри наскрізних отворів у деталях конструкт-тивного фону (рисунок 8.3) для проходу стрижнів болта, гвинта і шпильки за допомогою методичних вказівок [4], що наведені в п.1.8 на с. 63.

 Визначити діаметри і глибини глухих отворів у корпусі під різьбу гвинта і шпильки за допомогою методичних вказівок [4], що наведені в п.1.9 на с. 63.

 Складальне креслення з деталей, що наведені на рисунку 8.3, буде мати вигляд, що показаний на рисунку 8.4.

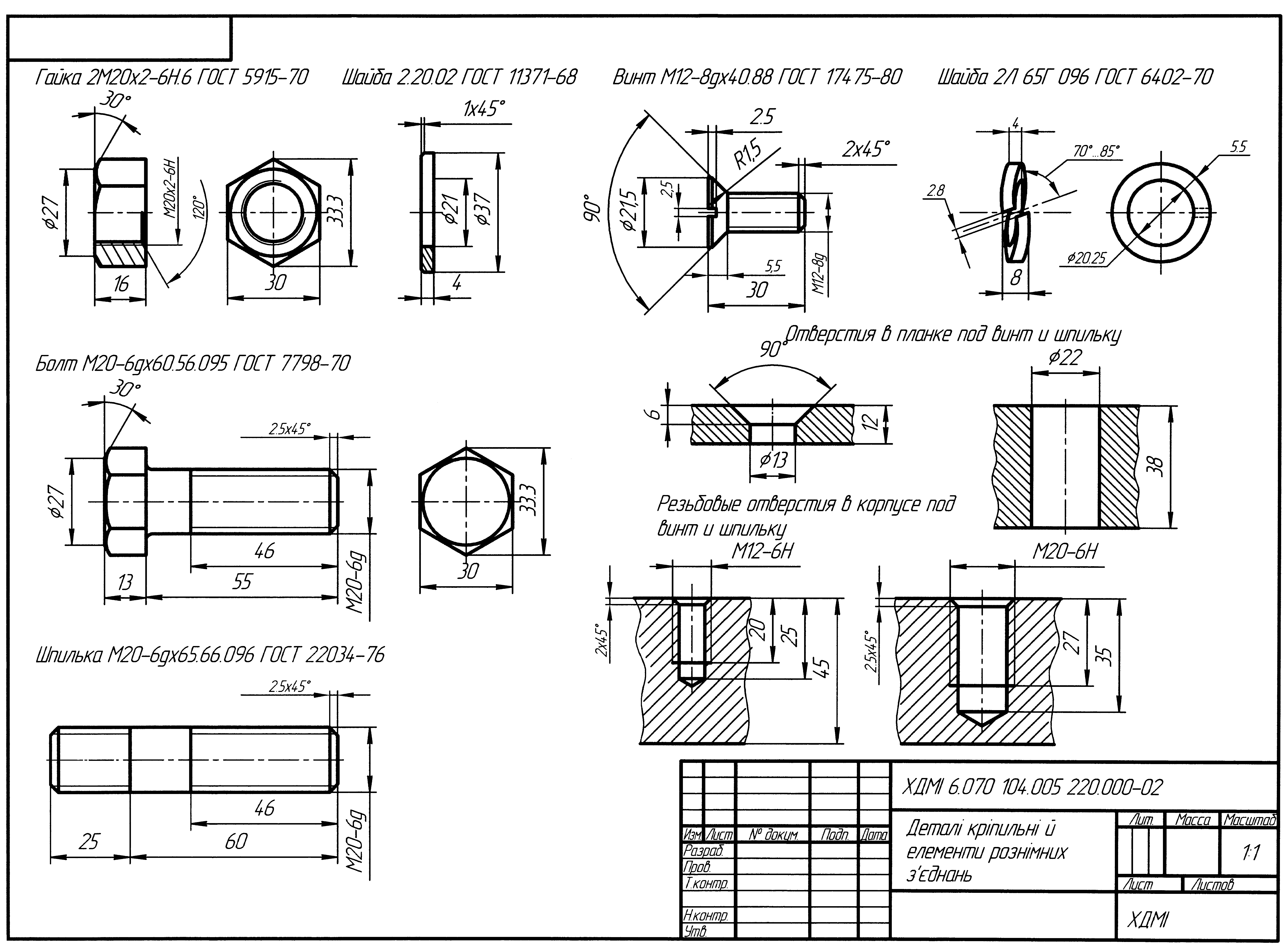

Рисунок 8.2 – Бланк креслення кріпильних деталей та елементів рознімного з’єднання

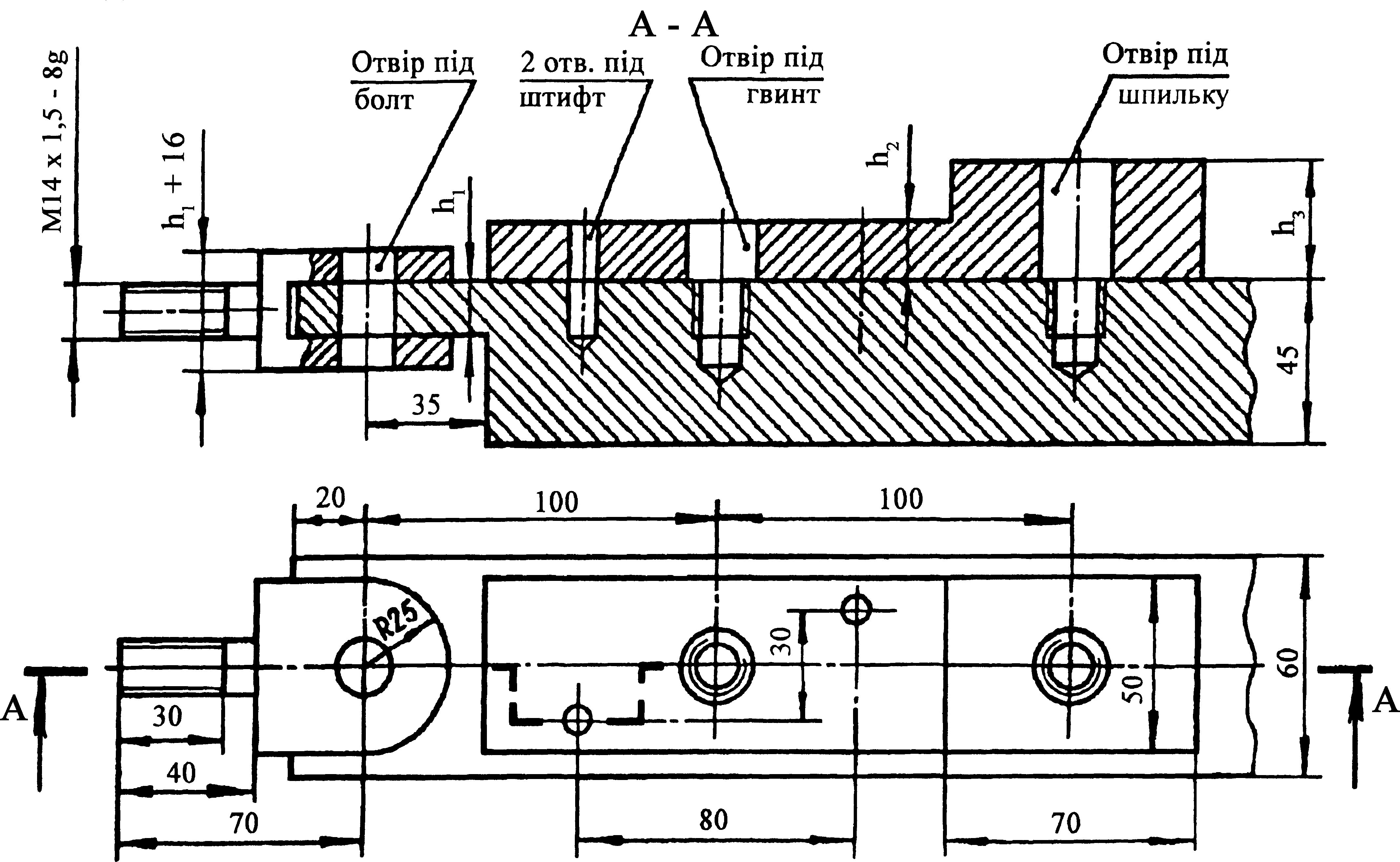

Рисунок 8.3  Конструктивний фон для розробки складального креслення рознімного з’єднання

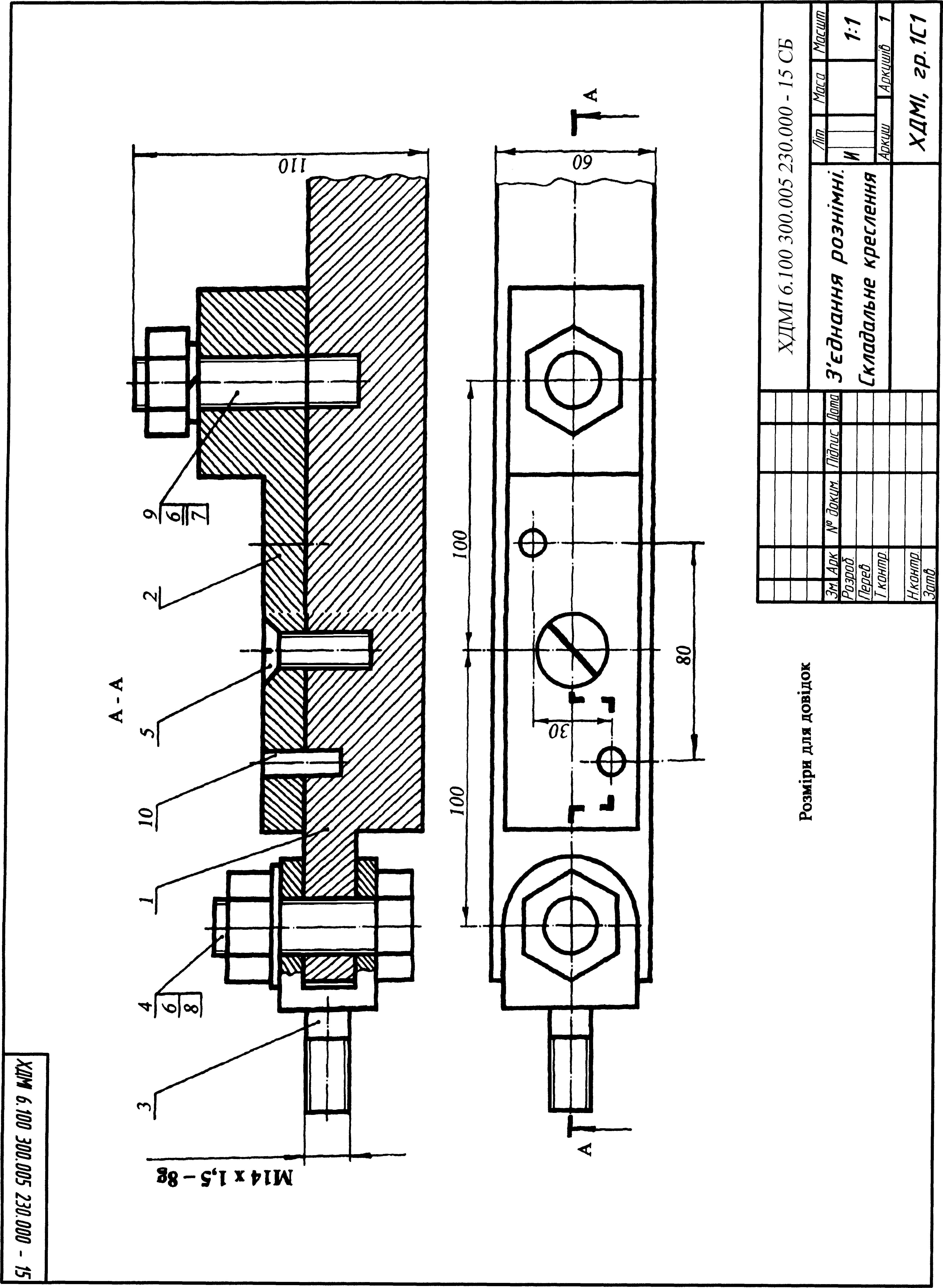

Рисунок 8.4  Складальне креслення рознімного з’єднання деталей

8.17 Для чого виконують складальні креслення специфікованих виробів?

Складальні креслення містять дані, що необхідні для складання (виго-

товлення) та контролю складальної одиниці.

8.18 Який конструкторський текстовий документ обов’язково додають до складального креслення?

До складального креслення обов’язково додається текстовий конструкторський документ, розбитий на графи – специфікація для визначення складу складальної одиниці.

8.19 Заповніть специфікацію (рисунок 8.5) до складального креслення, що подане на рисунку 8.4.

Формат	Зона	Позиція	Позначення	Найменування	Кільк.	Примітка
				Документація
А3			6.070 104.005 230.000 – 15 СБ	Складальне креслення
				Деталі
А3		1	6.070 104.005 230.001 – 15	Корпус	1
А3		2	6.070 104.005 230.002 – 15	Планка	1
А4		3	6.070 104.005 230.003 – 15	Вилка	1
				Стандартні вироби
		4		Болт М20-6gх60.56.096	1
				ГОСТ 7798-70
		5		Гвинт 2М14х40.88.35Х	1
				ГОСТ 17475-80
		6		Гайка 2М20-6Н.6.096	2
				ГОСТ 5915-70
		7		Шпилька М20-6gх65.66.096	1
				ГОСТ 22032-76
		8		Шайба 2.20.02.096	1
				ГОСТ 11371-68
		9		Шайба 20Л 65Г 096	1
				ГОСТ 6402-70
		10		Штифт 10х30 ГОСТ 3128-70	2

Рисунок 8.5  Специфікація до складального креслення

8.20 Наведіть основні спрощення, які виконують на складальних кресленнях за ГОСТ 2.109-73 і 2.315-68.

8.21 Де можна отримати відомості про основні розміри стандартних виробів, що зображені на складальному кресленні?

 Відомості про основні розміри стандартних виробів, що зображені на складальному кресленні, можна отримати в специфікації в розділі «Стандартні вироби» з їх умовного позначення.
