1 Графічні документи та стандарти щодо їх оформлення (2 год, п1)

1.1 Що таке формат конструкторського документу?

Формат – це аркуш паперу визначеного розміру за шириною і висотою.

1.2 Розміри форматів конструкторських документів стандартизовані за ГОСТ 2.301-68, який передбачає для графічних документів тільки п’ять основних форматів. Назвіть їх позначення і розміри сторін і запишіть у таблицю 1.1.

Таблиця 1.1 – Основні формати за ГОСТ 2.301-68

Позначення формату	А0	А1	А2	А3	А4
Розміри сторін в мм	1189 х 841	594 х 841	420 х 594	297 х 420	210 х 297

1.3 Чому існує тільки п’ять основних форматів для графічних конструкторських документів?

При виборі розміру креслярського формату враховують дві наступні умови:

1) конструктор під час роботи на робочому конструкторському місці може охопити формат креслення прямокутної форми площею не більше 1м²;

2) всі креслярські формати за розмірами повинні бути подібними між собою, а інші формати повинні бути отримані шляхом ділення більшої сторони прямокутника навпіл. З цих двох умов можна записати два рівняння, позначивши довгу сторону рівняння через у, а коротку – через х:

х у = 1 м² ; у : х = х : 0,5у.

Розв’язавши це рівняння та поділивши більшу сторону навпіл отримуємо розміри тільки 5 основних форматів.

1.4 Як бути в тому випадку, коли для виконання креслення не підходить жоден із п’яти основних форматів? Як називають інші формати і як їх позначають?

Допускається використання додаткових форматів, довга сторона яких повинна бути кратною короткій стороні основного формату. Позначення додаткового формату складається з позначення основного формату і кратності довгої сторони додаткового формату короткій стороні основного формату. Наприклад додатковий формат А3х5 має розміри: 420 х 1486 мм.

1.5 Яким інструментом слід гострити креслярські олівці?

Креслярські олівці слід гострити негнучким лезом, наприклад, спеціальним ножем.

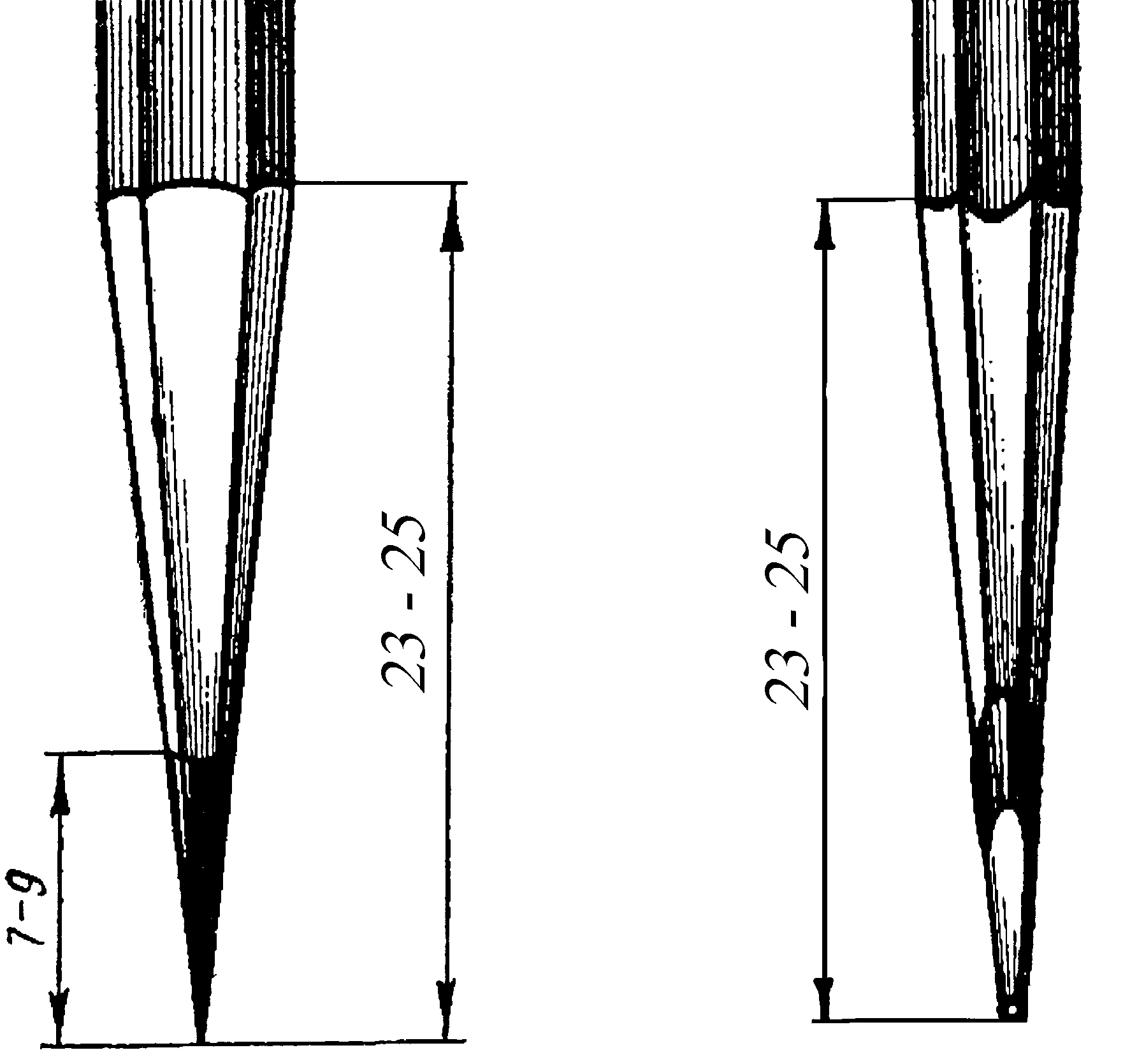

Загостріть два креслярські олівці за двома типами як показано на рисунку 1.1 і покажіть викладачеві.

	1.6 Які рухи слід застосовувати при проведенні ліній на крес-ленні? Під час виконання креслення олівцям, що загострені на конус, придають обертові рухи навколо осі олівця для рівномірного зношування вершини конусу і отримання лінії однакової товщини. Тому для зручності придання обертових рухів олівцю вони мають форму шестигранної призми, а не циліндра.
а) б) Рисунок 1.1 а – загострення креслярського олівця у вигляді конуса; б – у вигляді зрізаного циліндра

1.7 Що таке основний напис, де на кресленні його розміщують на форматі А4 та інших, скільки існує форм основного напису, їх габаритні розміри і застосування.

Основний напис – це текстова частина креслення, що виконана у вигляді таблиці певних розмірів, і містить основні відомості про креслення виробу: 1)позначення документа, що визначає виріб і вид документа; 2) індекс підприємства, що випустило документ; 3) масштаб креслення; 4) кількість аркушів, що входять до креслення на даний виріб; 5) матеріал, з якого повинен бути виготовлений даний виріб; 6) прізвища і підписи осіб, що брали участь у розробці і затвердженні документа; 7) літера, що позначає до якої стадії проектування даного виробу відноситься документ.

Основний напис розміщують на форматі А4 уздовж короткої його сторони, а на інших – у правому нижньому куті креслення.

1.8 На рисунку 1.2 поданий “німий” бланк основного напису. Заповнити його основні графи, що зазначені за ГОСТ 2.104-68, і нанести розміри над розмірними лініями.

1.9 Що називають масштабом креслення? (З нижчеподаних відповідей відмітьте ту, що дає правильну відповідь на запитання).

а)  відношення лінійних розмірів зображення виробу на кресленні до відповідних лінійних розмірів виробу в натурі; ця відповідь правильна.

б)  відношення лінійних розмірів виробу в натурі до відповідних лінійних розмірів виробу на кресленні;

в)  відношення величини площі плоского контуру зображення виробу до дійсної величини цього плоского контуру виробу в натурі;

г)  відношення величини дійсної площі плоского контуру виробу до величини площі цього плоского контуру виробу на зображенні;

д)  правильна відповідь відсутня.

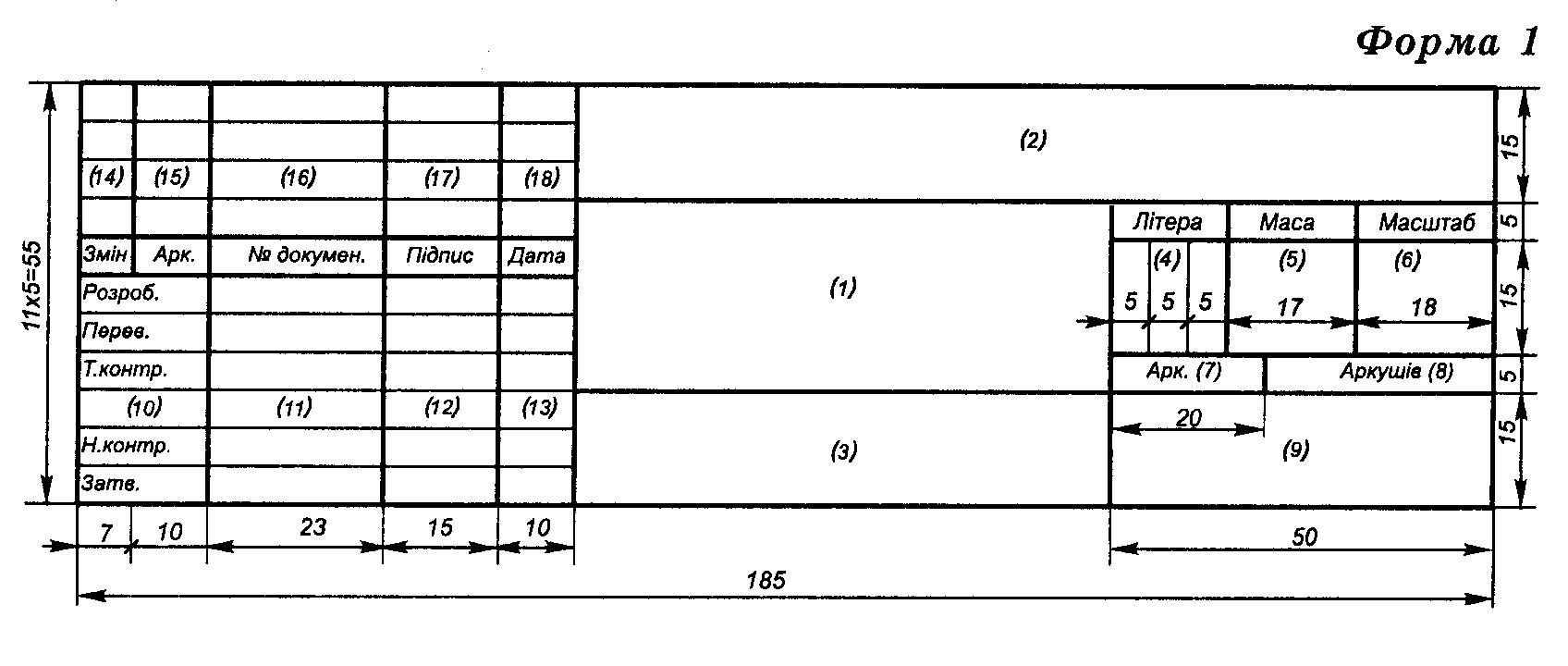

Рисунок 1.2 – Основний напис за формою 1 ГОСТу 2.104-68,

що застосовують на кресленнях і схемах на першому їх аркуші

1.10 Які три типи масштабів встановлює ГОСТ 2.302-68 для виконання креслень? Відповідь наведіть у таблиці 1.2.

Таблиця 1.2 – Масштаби за ГОСТ 2.302-68

Тип масштабу	Значення величини масштабу
Натуральна величина	1 : 1
Масштаб зменшення	1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15: 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000
Масштаб збільшення	2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

1.11 На кресленні деталі в основному написі вказаний масштаб 1 : 2, а на елементі деталі нанесений розмір довжини її 100 мм. Чому дорівнює довжина зображення цього елемента на кресленні?

Відповідь: довжина зображення елемента деталі на кресленні l = 50 мм.

1.12 Креслення деталі виконано в масштабі 2:1 і нанесена величина кута  = 60^о між двома його елементами. Яка повинна бути у дійсності величина кута на зображенні?

Відповідь: величина кута на зображенні між двома елементами деталі ¹ = 60 ^о.

1.13 Підкресліть, який з наведених нижче масштабів не відповідає вимогам ГОСТ 2.302-68?

а) 1:1; б) 1:2; в) 1:2,5; г) 1:3; д) 1:4; е) 4,5:1.

1.14 Підкресліть, який з наведених нижче масштабів відноситься до масштабу збільшення?

а) 1:1; б) 1:2; в) 1:50; г) 2,5:1; д) 1:10; е) 1:75.

1.15 На кресленні деталі вказане числове значення лінійного розміру її елемента: 100 мм. Коли зробили вимірювання величини зображення цього елемента, то було встановлено, що його величина дорівнює 25 мм. У якому масштабі виконано креслення деталі?

Відповідь: креслення деталі виконано у масштабі М 1 : 4 .

1.16 Підкресліть, який із поданих нижче форматів відноситься до додаткових (розміри наведені в мм).

а) 297 х 210; б) 297 х 420; в) 297 х 630; г) 420 х 594; д) 841 х 594.

1.17 Які розміри сторін має формат А4, А3?

Відповідь: формат А4 має розміри: 210 х 297 мм;

формат А3 має розміри: 297 х 420 мм.

1.18 У яких межах вибирають товщину суцільної товстої основної лінії?

Відповідь: товщину суцільної товстої основної лінії вибирають у межах s = 0,5 . . . 1,4 мм.

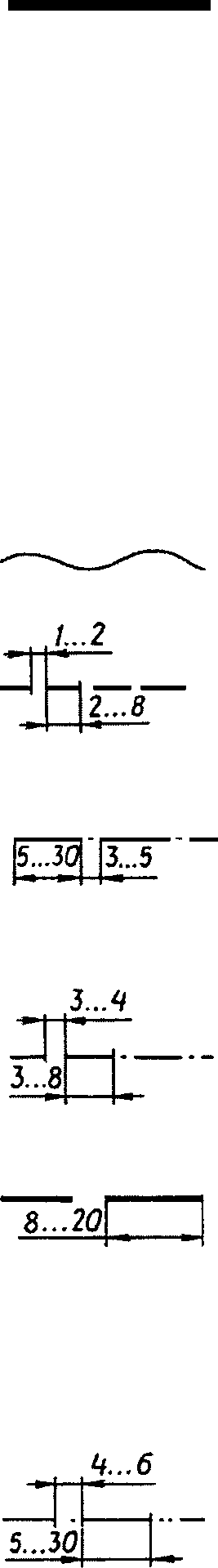

1.19 Заповнити вільні графи таблиці 1.3. При накресленні типів лінії нанести розміри їх конструктивних елементів.

1.20 Лінійні розміри на креслення вказують у одиницях вимірювання у міліметрах без позначення одиниці вимірювання, а кутові – у градусах, хвилинах і секундах з позначенням одиниць вимірювання.

2.1.21 Виносні лінії повинні виходити за кінці стрілок розмірних ліній на 1 … 5 мм.

2.1.22 Мінімальна відстань між паралельними розмірними лініями становить 7 мм, а першої розмірної лінії від лінії контуру 10 мм.

2.1.23 Якщо на кресленні нанесено декілька паралельних розмірних ліній, то розміри над ними наносять (яким чином?) у шаховому порядку.

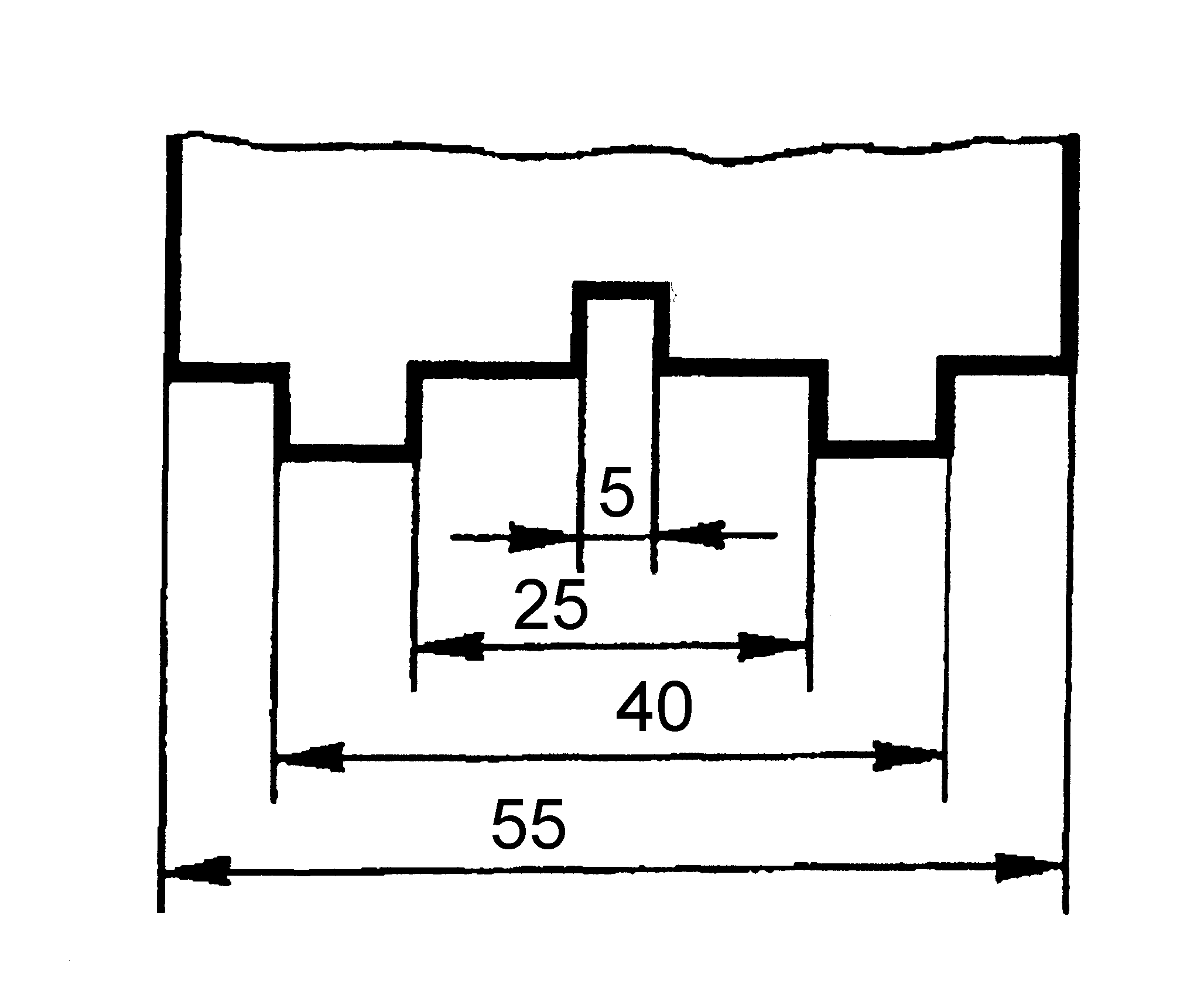

Нанесіть розміри над паралельними розмірними лініями на рисунку 1.3, якщо числові значення їх у міліметрах у порядку зверху донизу становлять: 5; 25; 40; 55.

1.24 За поданими нижче рисункам 1.4  1.6 вивчити конструкцію і методику написання букв шрифту креслярського типу Б за ГОСТ 2.304-81, а потім за допомогою літератури заповнити вільні графи у таблиці 1.4.

Таблиця 1.3 – Різновиди ліній креслення та їх призначення за ГОСТ 2.303-68

Назва лінії	Накреслення	Товщина	Призначення
Суцільна товста основна		s	Лінії видимого контуру; лінії переходу видимі; лінії контуру перерізу (винесеного і такого, що входить до складу розрізу)
Суцільна тонка		s/3 – s/2	Лінії контуру накладеного перері­зу; лінії розмірні та виносні; лінії штрихування; лінії-виноски та їх полички; лінії для підкреслюван­ня фізичних написів та позначен­ня розміщених поруч деталей; лінії обмеження виносних еле­ментів на виглядах, розрізах і пе­рерізах; лінії переходу уявні; лінії для позначення слідів площин; лінії побудови характерних точок у спеціальних побудовах
Суцільна хвиляста		s/3 – s/2	Лінії обриву; лінії розмежування вигляду та розрізу
Штрихова		s/3 – s/2	Лінії невидимого контуру; лінії переходу невидимі
Штрих-пунктирна тонка		s/3 – s/2	Лінії осьові та центрові; лінії пе­рерізів, що є осями симетрії для накладених чи винесених перері­зів; лінії для зображення розгортки, суміщеної з виглядом
Штрих-пуктирна потовщена		s/3 – s/2	Лінії, що позначають поверхні, які потребують термообробки або на які наноситиметься покриття; лінії для зображення елементів, розміщених перед січною площи­ною ("накладена проекція")
Штрих-пунктирна з 2 крапками		s/3 – s/2	Лінії згину на розгортках; лінії для зображення частини виробу в крайніх чи проміжних положен­нях; лінії для зображення розгортки, суміщеної з виглядом
Розімкнута		s – 1,5 s	Лінії перерізів

Рисунок 1.3 – Нанесення паралельних розмірів

Таблиця 1.4  Параметри шрифту типу Б за ГОСТ 2.304-81

Параметр шрифту	Позна-чення	Відносний розмір	Розмір шрифту, мм
			1,8	2,5	3,5	5,0	7,0	10	14	20
1 Розмір шрифту – висота великих літер	h	10/10 h	1,8	2,5	3,5	5,0	7,0	10	14	20
2 Висота малих літер	c	7/10 h	1,3	1,8	2,5	3,5	5,0	7,0	10	14
3 Відстань між літерами	a	2/10 h	0,35	0,5	0,7	1.0	1,4	2,0	2,8	4,0
4 Мінімальний крок рядків	b	17/10 h	3,1	4,3	6,0	8,5	12	17	24	34
5 Мінімальна відстань між словами	e	6/10 h	1,1	1,5	2,1	3.0	4,2	6,0	8,4	12
6 Товщина ліній шрифту	d	1/10 h	0,18	0,25	0,35	0,5	0,7	1,0	1,4	2
7 Ширина літери	g	6/10 h	1,1	1,5	2,1	3.0	4,2	6,0	8,4	12
