5.2.5 Гост 9718-88 «Обувь. Метод определения гибкости».

Применяемые приборы

Обувь испытывают на разрывной машине со специальным приспособлением, состоящим из скобы для захвата носочной части обуви и узла для закрепления обуви по линии пучков, устанавливаемого в гнезде закрепления нижней клеммы машины (рисунок 5.11).

Скорость опускания нижнего штока машины должна составлять 60 мм/мин. Предельная мощность соответствующей шкалы разрывной машины не должна превышать нагрузку для изгиба обуви более чем в 10 раз. Для захвата носочной части к скобе прикреплен хвостовик, закрепляемый в верхней клемме. На нижней части скобы с внутренней стороны ее укреплен стержень, служащий ограничителем плеча изгиба обуви.

Узел для закрепления обуви по линии пучков состоит из кронштейна, помещаемого в штоке машины вместо нижней ее клеммы, и каретки, передвигающейся по направляющей кронштейна и закрепляемой в нужном положении винтами. Для определения гибкости обуви каретку закрепляют под углом 105° к штоку машины.

На каретку укреплен столик и вертикальный кронштейн, соединенный с винтом. На столике имеется установочная прорезь, по которой производят закрепление обуви. При закреплении обуви центр овального профиля съемного упора, вводимого внутрь обуви, должен совпадать с прорезью столика.

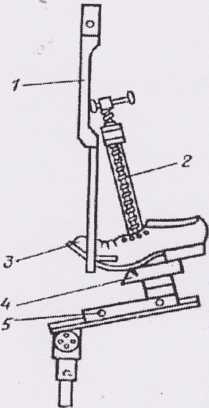

Рисунок 5.11 - Прибор для определения гибкости обуви

Подготовка к испытанию

Испытываемую полупару обуви выдерживают в условиях нормальной относительной влажности и температуры воздуха до установления постоянного веса. На торце подошвы каждой испытуемой полупары отмечают начало пучков на расстоянии 0,66 длины стопы от края пятки. Ширину обуви измеряют по месту изгиба, на расстоянии 30 мм в сторону носка от начала пучков.

В детской, малодетской и гусариковой обуви, в которой геленок отсутствует, ширину обуви измеряют по линии начала пучков и на расстоянии 30 мм в сторону пятки от этой линии отмечают на торце подошвы линию закрепления обуви.

Проведение испытания

При испытании обувь устанавливают на столике таким образом, чтобы отметка на торце подошвы совпадала с установочной прорезью столика каретки, что обеспечивает постоянство участка закрепления обуви. В этом положении обувь закрепляют винтом при помощи съемного упора.

Каретка со столиком передвигается по направляющей, пока нижний край столика не коснется стержня, укрепленного на нижней части скобы прибора. Этим обеспечивается постоянство плеча изгиба обуви — 60 мм.

После включения разрывной машины нижний узел прибора начинает опускаться, что приводит к изгибанию обуви. Когда указатель шкалы удлинений достигнет 25 мм, что соответствует изгибу обуви на 25°, машину останавливают и отмечают на шкале нагрузок усилие в Н, необходимое для изгиба обуви.

Подсчет результатов испытаний

Для определения гибкости обуви усилие в Н, снятое со шкалы нагрузок при третьем изгибе обуви, делят на ширину подошвы в см по месту изгиба.

Таблица 5.6 – Форма записи результатов при определении гибкости обуви

Дата испытания	Вид и род обуви	Полупара	Метод крепления	Размер	Материалы			Ширина подошвы по месту изгиба обуви в см	Усилие, необходимое для изгиба обуви, в Н	Гибкость в Н/см
					Верха	Подошвы	Стельки
