5.2.4 Гост 9134 - 78 «Обувь. Метод определения прочности крепления деталей низа обуви».
Применяемые приборы
Испытание производят на разрывной машине со специальным приспособлением. Мощность машины не должна превышать нагрузку разрушения более чем в 10 раз. Нижние зажимы должны двигаться со скоростью 200 мм/мин.
Приспособление представляет собой пару шарнирных клещей, хвостовики которых закрепляют в верхних и нижних зажимах разрывной машины. Длина губок клещей равна 40 мм. Клещи имеют 2 винта, которыми регулируют расстояние между губками клещей.
Подготовка к испытанию
Образцы из низа обуви вырубают таким образом, чтобы в каждый из них вошли все элементы, образующие крепление, т.е. подошва, подложка или обводка, стелька и затяжная кромка.
Образец должен быть длиной 40 мм, а ширина его может колебаться в зависимости от расстояния линии крепления от края подошвы, т.к. шов должен располагаться вдоль образца примерно на середине его. Образцы перед испытанием должны быть выдержаны до постоянного веса при нормальных условиях температуры и относительной влажности.
Проведение испытания
Заправка испытуемых образцов в клещи производится так, чтобы губки нижних клещей захватили края подошвенного слоя образца, а губки верхних клещей - края стелечного слоя образца вместе с затяжной кромкой.
Подсчет результатов испытания
Прочность q, Н/см (разрывное усилие на 1 см длины крепления) определяют по формуле:
q = P/l (5.2)
где Р - нагрузка при разрыве шва;
l- длина образцов.
Таблица 5.5 – Форма записи результатов определения прочности крепления подошв
Дата отбора пробы |
Вид обуви |
Род обуви |
Способ крепления низа |
Материалы, применяемы при изготовлении, и их толщина |
Испытание прочности крепления низа на образце |
||||||||||||||||||||
подошва |
стелька |
подложка |
обводка |
подметка |
крепитель |
||||||||||||||||||||
Материал |
Толщина |
Материал |
Толщина |
Материал |
Толщина |
Материал |
Толщина |
Материал |
Толщина |
Материал |
Номер крепителя |
Номер пары |
Полупара (левая и правая) |
Номер образца, участок низа |
Количество крепителей на образце |
Разрывающая нагрузка по образцу |
Прочность крепления |
Ср. арифметическое из результатов испытаний 2-х одноименных образцов, взятых из полупары |
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||

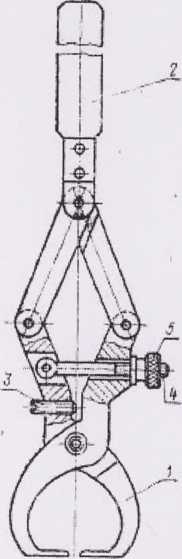

Рисунок 5.9 – Специальное приспособление

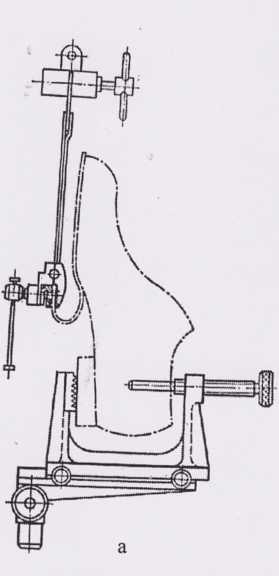

Рис. 5.10 – Приспособление к разрывной машине для определения прочности крепления подошвы в обуви химических методов (а) и схемы разметки обуви (б) для испытаний
