6.6.Пересечение плоскости и поверхности.
Конические сечения.
Задача №49
П
остроить
линию пересечения плоскости Б(a//b)
с поверхностью призмы.
Задача №50
П
остроить

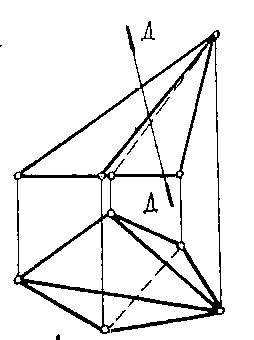

натуру сечения пирамиды плоскостью Д.
Задача №51
Построить натуру сечения цилиндра плоскостью Б.
Задача №52
Построить натуральную величину сечения конуса:
а) по эллипсу;
б) по параболе;
в
)
по гиперболе.
6.7 Пересечение поверхностей

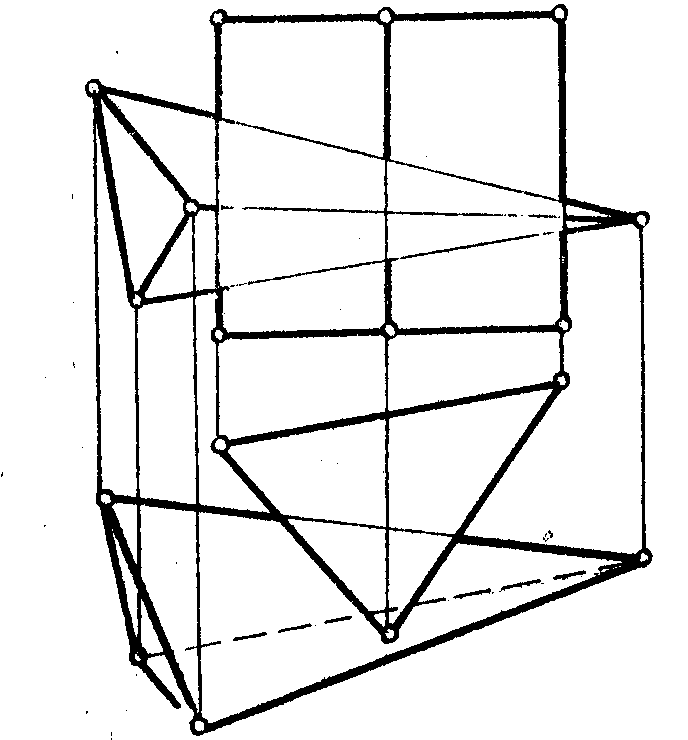

Задача №53
П
остроить
линию пересечения поверхностей.
Задача №54 Построить линию пересечения поверхностей.
|
Задача №55 Построить линию пересечения поверхностей.
|
Задача №56. Построить линию пересечения поверхностей.
Задача №57.
Построить линию пересечения поверхностей.
Задача №58 Построить линию пересечения поверхностей.
|
З
адача
№59
Построить линию пересечения поверхностей.
Задача №60
П
остроить
линию пересечения поверхностей.
7. Развертки поверхностей.

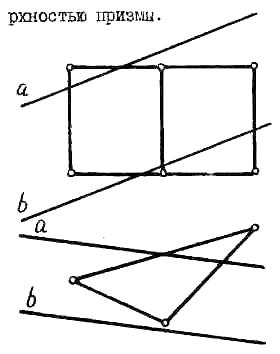

Построить развертки поверхностей, нанести на них линию принадлежащую поверхности.

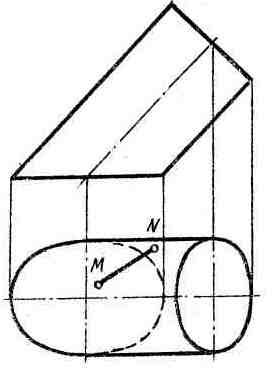

З
адача
№61

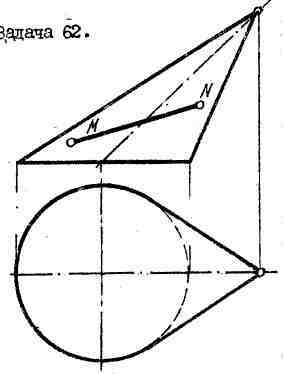

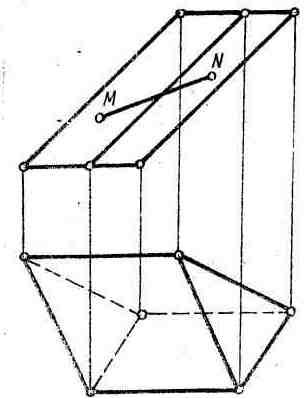

Задача №62

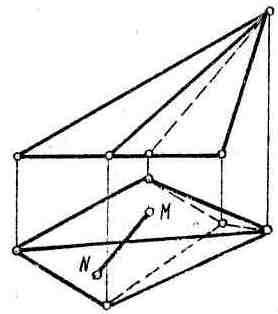

Задача №63
Задача №64
8.1. Ортогональная проекция прямого угла
Задача №65
Определить расстояние от т.А до:
а) Прямой уровня;
б) Прямой общего положения.
а)
Задача №66
Из т.А опустить перпендикуляр на:
а) проецирующую пл. Б;
б) пл. общего положения Д(a//b).
а) б)
Задача №67
Определить расстояние от т.А до:
а) проецирущей пл. Б(BCD);
б
)
пл. общего положения Д(h//f)
а) б)
Задача №68
Определить величину угла между a и b:
а) пересекающимися
б
)
скрещивающимися
a) б)
Задача №69
О
пределить
величину угла между l

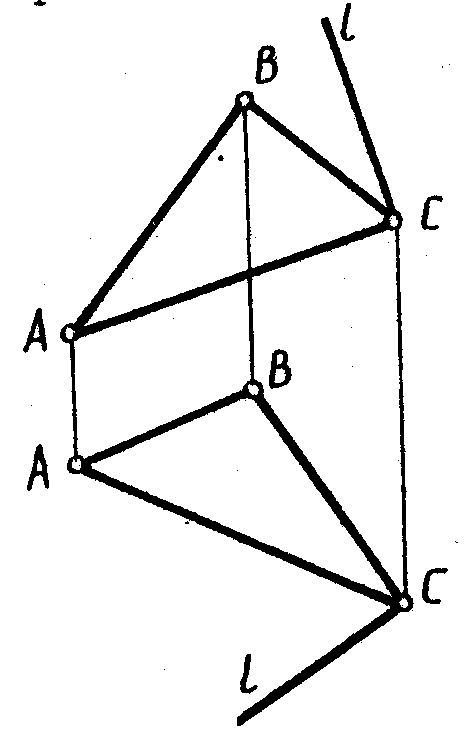

и плоскостью АВС.
Задача №70
О
пределить
натуральную величину АВС.
Задача №71
П
остроить

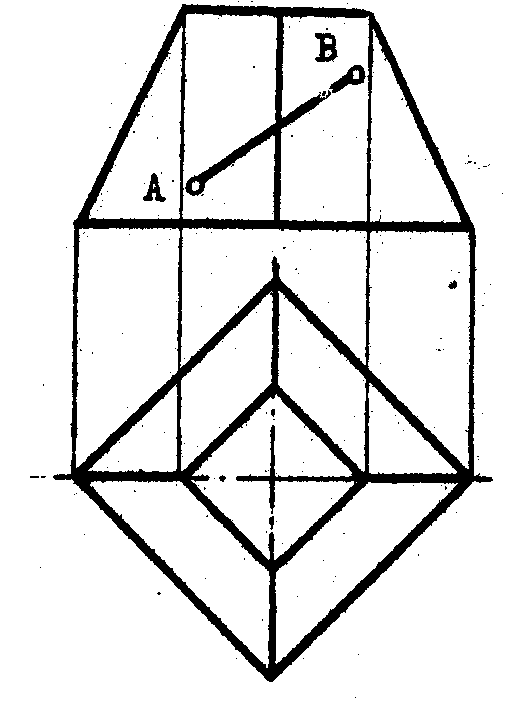

прямоугольную диметрию усеченной
пирамиды и линию АВ на ее поверхности.
Задача №72
Построить прямоугольную изометрию призмы с отверстием.
