10.3. Класифікація магнієвих сплавів

Магнієві сплави так само, як і алюмінієві, за способом вироб­ництва із них напівфабрикатів і виробів поділяються на дві основні групи:

деформовані - для виробництва напівфабрикатів методами обробки тиском;

ливарні -^: для отримання деталей методом фасонного лиття.

Деформовані сплави позначаються літерами МА, ливарні - МЛ, за якими знаходиться умовний номер сплаву.

Деформовані сплави розроблено на базі систем Mg-Mn, Mg-Al-Zn, Mg-Zn-Zr, Mg-РЗМ (рідкоземельний метал) і Mg-Li (табл. 10.1). Таблиця 10.1. Склад та типові механичні властивості* деформованих магнієвих сплавів

Марка сплаву	Вміст, %	Вид термообробки	sB, МПа	sО,2, МПа	δ,%
МА8	Mg 1,3...2,2	-	250	150	16
	Се 0,15...0,35
МА2-1	ΑΙ 3,8...5	-	280	180	12
	Ζn 0,8... 1,5
	Mg 0,3...0,7
МА14	Zn 5,6...6	Старіння	340	300	10
	Zr 0,3...0,9
МА12	Nd 2,3...3,5	Гартування	280	140	14
	Zr 0,3...0,8	та старіння
МА21	Li 7...10	-	240	200	16
	Cd 3...5
	PЗM 0,05...0,15

* Властивості пресованих напівфабрикатів.

Термічно зміцнюваний сплав МА8 містить, крім марганцю, також незначну домішку церію, завдяки чому утворюється Mg9Ce, що подрібнює зерно і додатково зміцнює сплав. Структура сплаву складається із зерен твердого розчину на базі магнію, частинок марганцю та сполуки Mg9Ce. Сплав відрізняється достатньою корозійною стійкістю і зварюваністю.

Дещо міцніший сплав МА2-1, крім основних компонентів алюмінію і цинку, додатково леговано марганцем, що поліпшує корозійну стійкість. Сплав МА2-1пч (підвищеної чистоти) відрізня­ється від базового сплаву МА2-1 значно меншим вмістом домішок заліза, міді і нікелю, що робить його більш корозієстійким (у сплаві МА2-1 може бути 0,04 % Fe, а у сплаві МА2-1пч - тільки 0,005 % Fe). Сплави МА2-1 і МА2-1пч термічною обробкою не зміцнюються, їх використовують у гарячедеформованому чи відпаленому станах, їхня структура складається із зерен твердого розчину на основі магнію і залишків частинок Mg17Al та алюмінідів марганцю, що не розчинилися при температурі гарячого деформування (рис. 10.4).

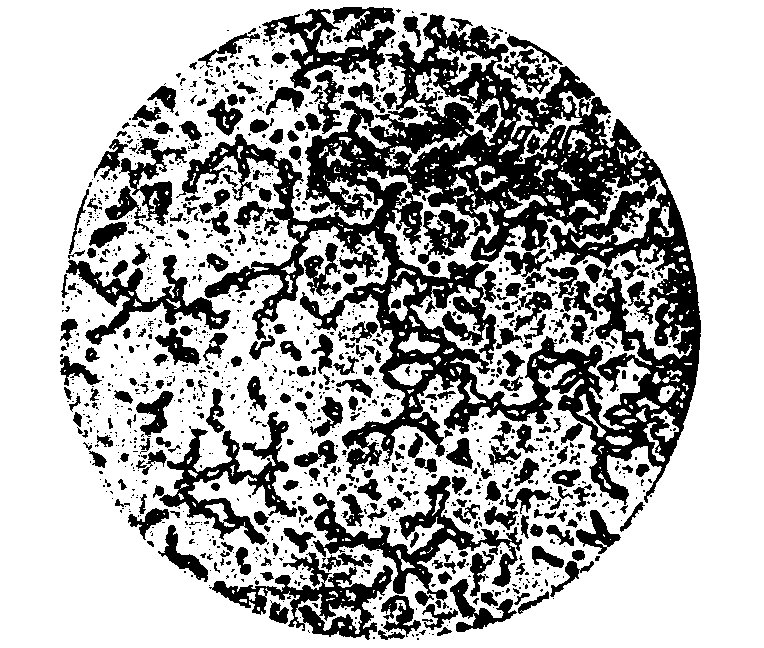

Рис. 10.4. Мікроструктура відпаленого сплаву МА5

Сплав МА14 гартується при охолодженні на повітрі з температури гарячої деформації, після чого його піддають старінню при 170 °С 10...24 год. Зміцнення при старінні відбувається завдяки виділенню метастабільної в-фази (MgZn). Цирконій у сплав вводять для подріб­нення зерна. Крім того, цирконій пов'язує домішки заліза у тугоплавкі інтерметаліди, що осідають при плавленні на дно, і розплав очищається від цієї шкідливої домішки, яка знижує корозійну стійкість. Головна перевага сплаву ΜΑ 14 — високі показники міцності та текучості, а основний недолік - погана зварюваність.

Сплав МА12, розроблений на базі системи Mg-Nd, використо­вують як жароміцний для роботи при температурах до 200 °С. Розчинність неодиму в магнії при евтектичній температурі (552 °С) становить 3,6 % і значно зменшується при зниженні температури. Сплав МА12 гартують від 535 °С у воду і піддають старінню при 200 °С протягом 16 год., при якому виділяється метастабільна фаза, що зміцнює сплав.

Сплави на базі системи Mg-Li, які мають густину 1,3... 1,6 г/см³, називають надлегкими. Сплав МА21 складається із а-розчину на осно­ві магнію і jS-розчину на основі літію з ОЦК-гратками. Питома жорст­кість цього сплаву (відношення модуля пружності до густини) на 20...ЗО % є вищою, ніж інших магнієвих і алюмінієвих сплавів. Жорсткість конструкцій з цього сплаву більша порівняно із жорсткістю конструкцій однакової маси з більшості інших металевих сплавів.

Ливарні сплави розроблено на базі систем Mg-Al-Zn, Mg-Zn-Zr, Mg-Nd, вони за складом близькі до деформованих сплавів відповідних систем (табл. 10.2). Призначення легуючих елементів таке саме, як і в деформованих. сплавах.

Найбільш широко використовують сплав МЛ5 і його модифікацію -сплав МЛ5пч, у якому, для забезпечення більш високої корозійної стійкості, концентрація шкідливих домішок заліза, міді і нікелю є на порядок меншою. Так, у сплаві МЛ5 допускають 0,06 % Fe, а в сплаві МЛ5пч - тільки 0,007 % Fe (рис. 10.5).

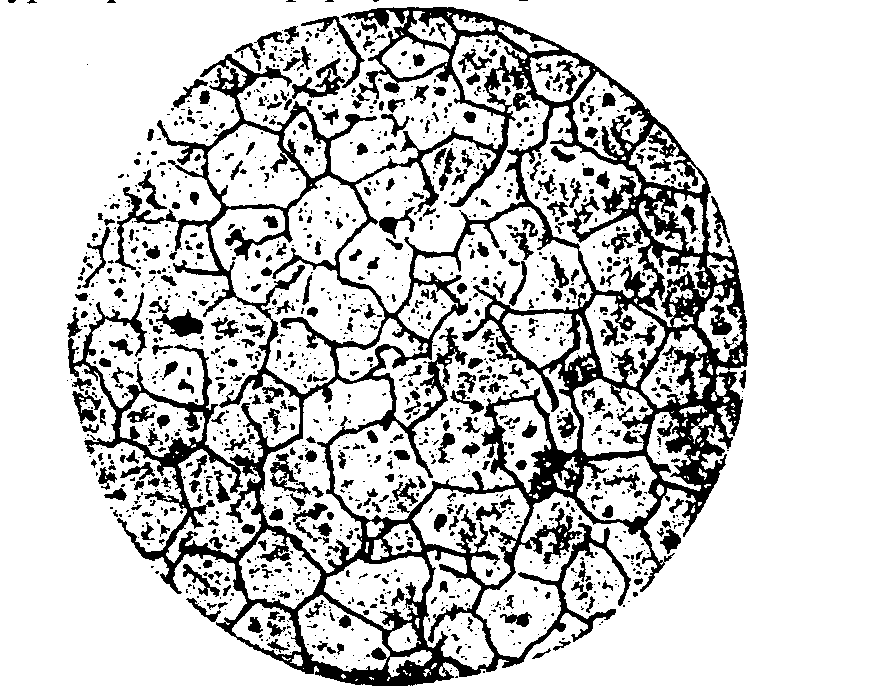

Рис. 10.5. Мікроструктура литого сплаву МЛ5

Таблиця 10.2. Хімічний склад ливарних магнієвих сплавів

Марка сплаву	Хімічний склад основних компонентів, %
	Магній	Алюміній	Марганець	Цинк	Цирконій	Кадмій	Індій	Сума РЗМ	Лантан
МЛ3	Основа	2,5...3,5	0,15...0,5	0,5...1,5	—	—	—	—	—
МЛ4	Основа	5...7	0,15...0,5	2...3,5	—	—	—	—	—
МЛ4пч	Основа	5...7	0,15...0,5	2...3,5	—	—	—	—	—
МЛ5	Основа	7,5...9	0,15...0,5	0,2...0,8	—	—	—	—	—
МЛ5пч	Основа	7,5...9	0,15...0,5	0,2...0,8	—	—	—	—	—
МЛ5он	Основа	7,5...9	0,15...0,5	0,2...0,8	—	—	—	—	—
МЛ6	Основа	9...10,2	0,1...0,5	0,6...1,2	—	—	—	—	—
МЛ8	Основа	—	—	5,5...6,6	0,7...1,1	0,2...0,8	—	—	—
МЛ9	Основа	—	—	—	0,4...1,0		0,2...0,8	—	Неодим
МЛ10	Основа	—	—	0,1...0,7	0,4...1,0	—	—	—	(1,9...2,6)
МЛ11	Основа	—	—	0,2...0,7	0,4...1,0	—	—	2,5...4	Неодим
МЛ12	Основа	—	—	4,0...5	0,6...1,1	—	—	—	(2,2...2,8)
МЛ1 5	Основа	—	—	4,0...5	0,7...1,1	—	—	—	0,6...1,2
МЛ19	Основа	—	—	0,1...0,6	0,4...1,0	—	—	—	Неодим
									(1,6...3,2)

Особливістю сплавів на базі системи Mg-Al-Zn є трохи незвичайний спосіб подрібнення зерна, а саме шляхом збільшення перегріву розплаву (при литті більшості сплавів збільшення перегріву розплаву призводить до росту зерна у виливку як наслідок розчинення або дезактивації частинок, що є центрами кристалізації).

Більш поширеним є інший спосіб подрібнення зерна в сплавах системи Mg-Al-Zn - введення у розплав вуглецевомістких речовин, наприклад гексахлоретану чи магнезиту. Частинки Аl4С3, що утворю­ються при цьому, є центрами кристалізації магнієвого сплаву.

Сплав МЛ5 має великий інтервал кристалізації (близько 160 °С), містить мало евтектики (цілком незрівноваженої) і тому має схильність до утворення усадочної пористості. У литому стані структура сплаву складається з а-твердого розчину всіх компонентів у магнії, включень Mg17Al12, залишків евтектики і невеликої кількості алюмінідів марганцю (рис. 10.6). Включення Mg17Al12 зумовлюють крихкість литого сплаву. Сплав піддають термічній обробці найчастіше за режимом Т4. При нагріванні під гартування до 415 °С із витримкою 12...24 год., утворюється гомогенний твердий розчин легуючих елемен­тів у магнії. Під час охолодження на повітрі фаза Mg17Al12 не встигає виділитися з твердого розчину і при гартуванні підвищуються міцність і пластичність сплаву (див. табл. 10.3). При вмісті алюмінію і цинку поблизу верхньої межі складу у сплаві МЛ5 можливе утворення ділянок легкоплавкої евтектики і при нагріванні до 415 °С - перепал. У цьому випадку варто застосовувати двоступеневе нагрівання під гартування: спочатку до 360 °С із витримкою 3 години, протягом яких легкоплавка евтектика зникає, а потім - до 420 °С із витримкою 20...28 год., для найбільш повного розчинення надлишкових фаз.

Для захисту виливків із магнієвих сплавів від окислювання нагрівання під гартування виконують у повітряній атмосфері, що містить 0,5...1 % SO2 (на поверхні виливка утвориться захисна плівка сульфату магнію). Сірчаний газ подається у піч або утворюється у печі при розкладанні залізного колчедану.

Сплав МЛ5 піддають після гартування старінню при 200 °С, 16 год., (рис. 10.6). Через порівняно невисоку дисперсність виділень Mg17Al12 зміцнення при старінні дуже невелике. Тому обробку за режимом Т6 застосовують рідко, у тих випадках, коли необхідно трохи підвищити границю текучості, а також стабілізувати розміри деталей.

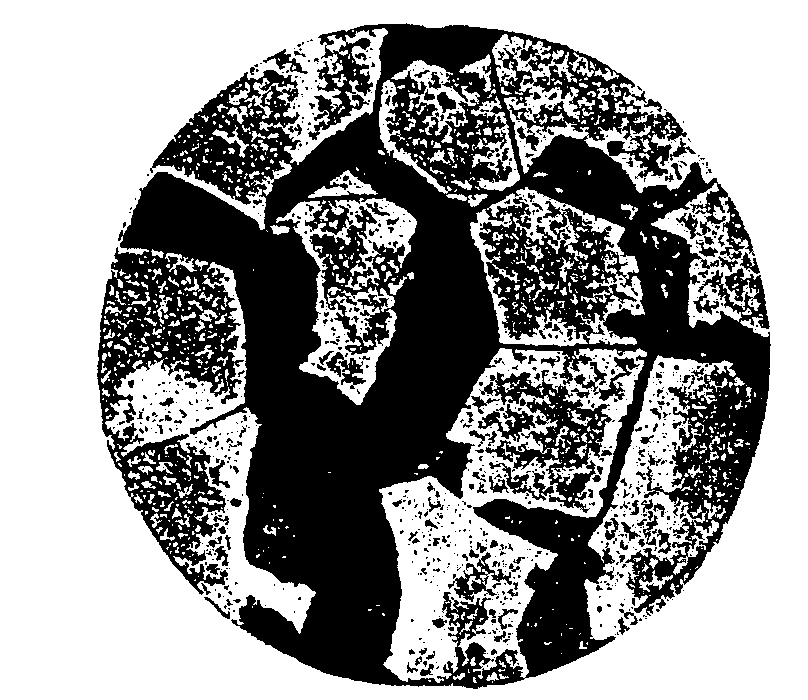

Рис. 10.6. Мікроструктура сплаву МЛ5 після старіння

Таблиця 10.3. Механічні властивості ливарних магнієвих сплавів (окремо вилиті зразки, лиття у грунт)

Марка сплаву	Вид термічної обробки	Тимчасовий опір Sв, МПа (кгс/мм2), не менше	Границя текучості σο,2, МПа (кгс/мм2), не менше	Відносна пружність при L=5d, %, не менше
МЛ3	—	157(16)	—	6
	Т6	226 (23)	—	2
МЛ4пч	Т4	216(22)	—	5
МЛ5	Т4	226 (23)	83,3(8,5)	5
	Т6	226 (23)	—	2
МЛ5пч	Т4	226 (23)	83,3 (8,5)	5
	Т6	226 (23)	—	2
МЛ5он	Т4	216(22)	—	5
МЛ6	Т6	216(22)	137(14)	1
МЛ8	Т6	264 (23)	166,5(17)	4
МЛ9	Т6	226 (23)	108(11)	4
МЛ10	Т6	226 (23)	137(14)	3
	Т61	235 (24)	137(14)	3
МЛИ	Т4	137(14)	83,3 (8,5)	3
МЛ12	ТІ	226 (23)	127,5(13)	5
МЛ15	ТІ	206(21)	127,5(13)	3
МЛ19	Т6	216(22)	118(12)	3

Сплав МЛ12 після лиття внаслідок прискореного охолодження на повітрі виявляється загартованим, і його піддають тільки старінню (300 °С, 6 год.,), тобто обробляють за режимом ТІ. Сплав МЛ12 відрізняється від сплаву МЛ5 більш високою границею текучості (σο 2^130 і 85 МПа відповідно) і меншою чутливістю механічних властивостей до товщини стінок виливка. Недолік сплаву МЛ12 - погана зварюваність.

Сплав МЛ10 - жароміцний. Його використовують для роботи до 250 °С. Сплав обробляють за режимом Т6: гартування у воді при темпе­ратурі більше або рівне 80 °С і старіння при 205 °С, 12... 18 год. При старінні виділяється b-фаза (Mg9Nd). Сплав відрізняється гарними ливарними властивостями. Інтервал кристалізації у нього значно менший, ніж у сплавів МЛ5 і МЛІ 2.

Сплав МЛІ 5 порівняно зі сплавом МЛІ 2 додатково леговано лантаном, що підвищує жароміцні властивості, поліпшує зварюваність, зменшує схильність до утворення мікропухкоті та гарячих тріщин. Сплав термічно зміцнюється старінням при 300°С протягом 6 год. Однак за міцністю і пластичністю сплав МЛІ 5 поступається сплаву МЛ12 (див. табл. 10.3).

Сплави МД9, МЛІ 0, МЛИ, МЛІ 9, що належать до системи Mg-P3M-Zr, характеризуються високою жароміцністю. При тривалій експлуатації вони можуть працювати до 250... .350 °С, а при короткочас­ній - до 400 °С.

Основний легуючий елемент у сплавах МЛ9, МЛІ 0, МД19 -неодим, а у МЛІ 1 - церієвий мішметал (75 % Се, решта - РЗМ). Сплави на основі системи Mg-Nd не відрізняються високими механічними властивостями при кімнатній температурі, але мають високу жароміцність, гарні ливарні і технологічні властивості. Сплав МЛ11, легований церієвим мішметалом, характеризується зниженими властивостями при кімнатній температурі. Усі сплави цієї групи леговані також цирконієм, що ефективно подрібнює зерно та рафінує, нейтралізуючи шкідливі домішки.

Сплави системи Mg-P3M-Zr характеризуються змінною, що зменшується зі зниженням температури, розчинністю легуючих елементів та досить однорідним розподіленням дисперсних частинок, які виділяються при розпаді пересичених розчинів у процесі старіння і забезпечують зміцнювальний ефект (див. табл. 10.3). У зв'язку із цим жароміцні сплави системи Mg-P3M-Zr, як правило, застосовують у термічне зміцненому стані. Зміцнювальні фази у цих сплавах мало схильні до коагуляції, що обумовлює їхню високу жароміцність.

Незважаючи на те, що міцність магнієвих сплавів нижча, порівняно із алюмінієвими, але завдяки меншій густині питома міцність їх у більшості випадків вища. Цим визначається основна галузь застосування магнієвих сплавів - аерокосмічна промисловість. Із ливарних магнієвих сплавів виготовляють колеса, шасі літаків, корпуси насосів і приладів.

Із магнієвих сплавів, які деформуються, виготовляють двері кабіні корпуси ракет, окремі деталі планера літака. Деякі магнієві сплави мають високу здатність до демпферування, завдяки якій можна значно знизити рівень вібрації і шуму, тому вони застосовуються для виготов­лення корпусів, у які монтується електронна апаратура керованих

снарядів.

Оскільки вказані сплави мають низьку здатність поглинати теплові

нейтрони, вони використовуються для виготовлення оболонок трубчас­тих тепловидільних елементів у атомних реакторах.

Важлива перевага магнієвих сплавів - гарна оброблюваність

різанням.
