Лабораторная работа № 5 «Исследование интегральных триггеров rs типа»
Цель работы: научится исследовать интегральные триггеры RS типа
Краткая теория
Триггером называют логическую схему с положительной обратной связью, имеющую два устойчивых состояния, которые называются единичным и нулевым и обозначатся 1 и 0.
Процесс перехода триггера из одного состояния в другое называется опрокидыванием, или срабатыванием. При опрокидывании токи и напряжения в триггере меняются очень быстро, скачком.
Совершив переход, триггер способен хранить новое состояние устойчивого равновесия после окончания воздействия внешнего управляющего сигнала, т.е. он обладает свойством памяти.
В простейшем исполнении триггер представляет собой симметричную структуру из двух логических элементов ИЛИ-НЕ (рисунок 5.1) либо И-НЕ, охваченных положительной перекрестной обратной связью (ПОС) .
Рисунок 5.2
RS-триггер
имеет два входа R
и S и
два выхода прямой Q
и инверсный
.
Состоянием триггера
определяется сигналом на прямом выходе.
Когда
- триггер находится в единичном состоянии,
когда
-
триггер находится в нулевом состоянии.
Для перевода триггера из одного состояния в другое на него необходимо воздействовать внешним управляющим сигналом, который подаётся на его входы.
Вход, по которому триггер устанавливается в единичное состояние называют S входом (от англ. Set-установка), а в нулевое - R входом (от англ. Reset- возврат).
1 Схема rs триггера на элементах или-не

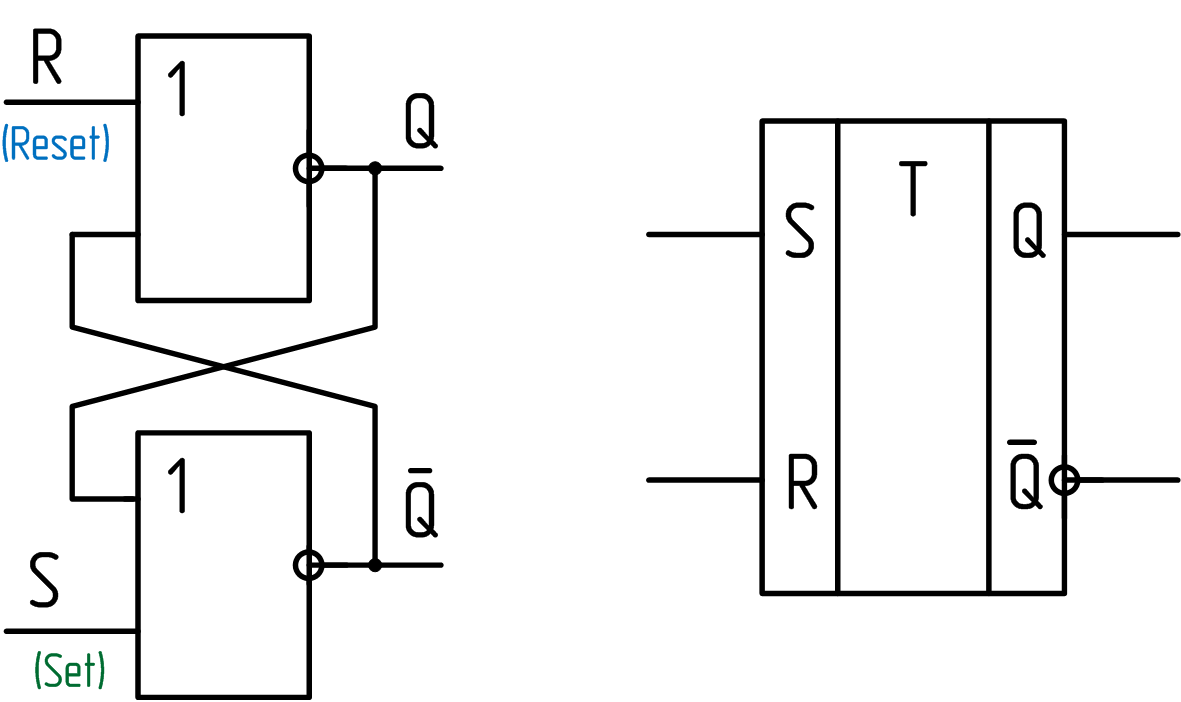

Схема RS триггера на элементах ИЛИ-НЕ и его условное обозначение представлены на рисунке 5.2.
Рисунок 5.2 - RS триггер на элементах ИЛИ-НЕ
Работа триггера представлена таблицей 5.1.
S |
R |
Qn+1 |
n+1 |
Режим работы |
0 |
0 |
Qn |
n |
Режим хранения информации |
0 |
1 |
0 |
1 |
Сброс |
1 |
0 |
1 |
0 |
Установка |
1 |
1 |
0 |
0 |
Режим запрета |
Таблица 7.1 - Таблица переключений RS – триггера на ЛЭ ИЛИ-НЕ
Активным (переключательным) уровнем сигнала триггера на ЛЭ ИЛИ-НЕ является 1.
В таблице работы Qn обозначен выходной сигнал триггера в момент подачи входных сигналов R и S, а Qn+1 – выходной сигнал после действия сигналов R и S.

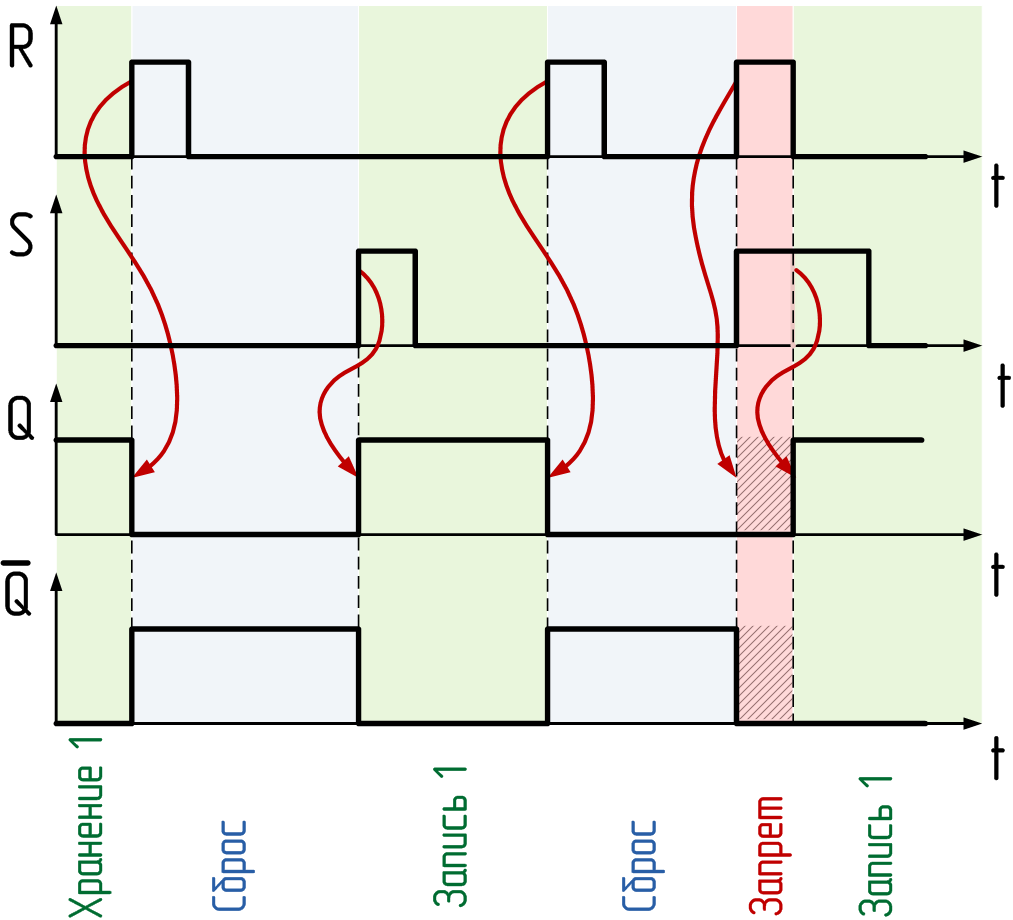

Временные диаграммы триггера представлены на рисунке 5.3. Условно в качестве исходного состояния принято единичное состояние триггера.
Рисунок 5.3 – Временные диаграммы триггера
на логических элементах ИЛИ-НЕ
Из осциллограмм работы RS-триггера на элементах ИЛИ-НЕ (рисунок 5.3) видно, что изменение состояния выхода происходит только под воздействием на входах R и S уровня лог. 1 . Два следующих друг за другом активных импульса на входах R и S лишь подтверждают состояние выхода. Это свойство RS-триггера широко используется в различных цифровых схемах, в частности для устранения дребезга контактов, где входной сигнал поступает от механических ключей. Триггер устраняет ложное срабатывание при неоднократном поступлении сигнала на один и тот же вход.
