Классификация пусковых схем энергоблоков
Схема оборудования, обеспечивающая пуск, останов, поддержание режима холостого хода и защиту оборудования при отключениях и аварийных режимах, называется пусковой схемой.
Практически пусковая схема энергоблока включает элементы пусковых схем котла и турбины.
Специфическим элементом пусковой схемы является пускосбросные устройства типа ПСУ, РОУ, БРОУ, а также связи с общестанционными системами, обеспечивающими подачу пара, воды, утилизацию тепловых потоков.
Из всего разнообразия пусковых схем блока можно выделить:
Пусковая схема для барабанного котла без промперегрева.
Пусковая схема блока с барабанным котлом и промперегревом.
Пусковая схема блока с прямоточным котлом и промперегревом, одно-, двухбайпасные и комбинированные схемы.
Лекция 10 Классификация пусковых режимов энергоблоков
Пусковые режимы энергоблоков в зависимости от теплового состояния оборудования (КА, паропроводов, турбины) разделяют на следующие основные группы:
Пуск из холодного состояния.
Характеризуется тем, что отсутствует избыточное давление в тракте КА и температура металла ЦВД/ЦСД турбины менее 150/100 .
Пуск из неостывшего состояния.
Соответствует тому,
что отсутствует избыточное давление в
тракте котла и температура металла
ЦВД/ЦСД находится соответственно в
пределах (150
420)/
(100
440)
.
Пуск из горячего состояния.
Характеризуется тем, что в котле сохранилось избыточное давление, а температура металла ЦВД/ЦСД выше 420/440 .
Если длительность простоя блока не превышала 30 минут, температура газов в поворотной камере сохранилась не менее 400 и давление в тракте до встроенной задвижки СКД, то допускается проводить пуск на прямотоке.
Обслуживание энергоблоков при пуске
1. Организация пуска энергоблока.
На основании анализа действующей пусковой документации на некоторых электростанциях РФ, анализа загруженности оперативного персонала на различных этапах пуска, опыта работы специалистов ОРГРЭС с оперативным персоналом электростанций при проведении испытаний оборудования, систематизации наиболее вероятных ошибок оперативного персонала при пусках предлагается следующий состав комплекта типовой пусковой документации:
2.1. Режимная карта (номограмма) пуска;
2.2. Сетевой график подготовки к пуску;
2.3. Графики-задания пуска (останова);
2.4. Пусковые ведомости переключений в технологических схемах;
2.5. Пусковая ведомость состояния защит;
2.6. Пусковая ведомость состояния авторегуляторов;
2.7. Диаграммные ленты регистрирующих приборов;
2.8. Таблица критериев надежности работы оборудования.

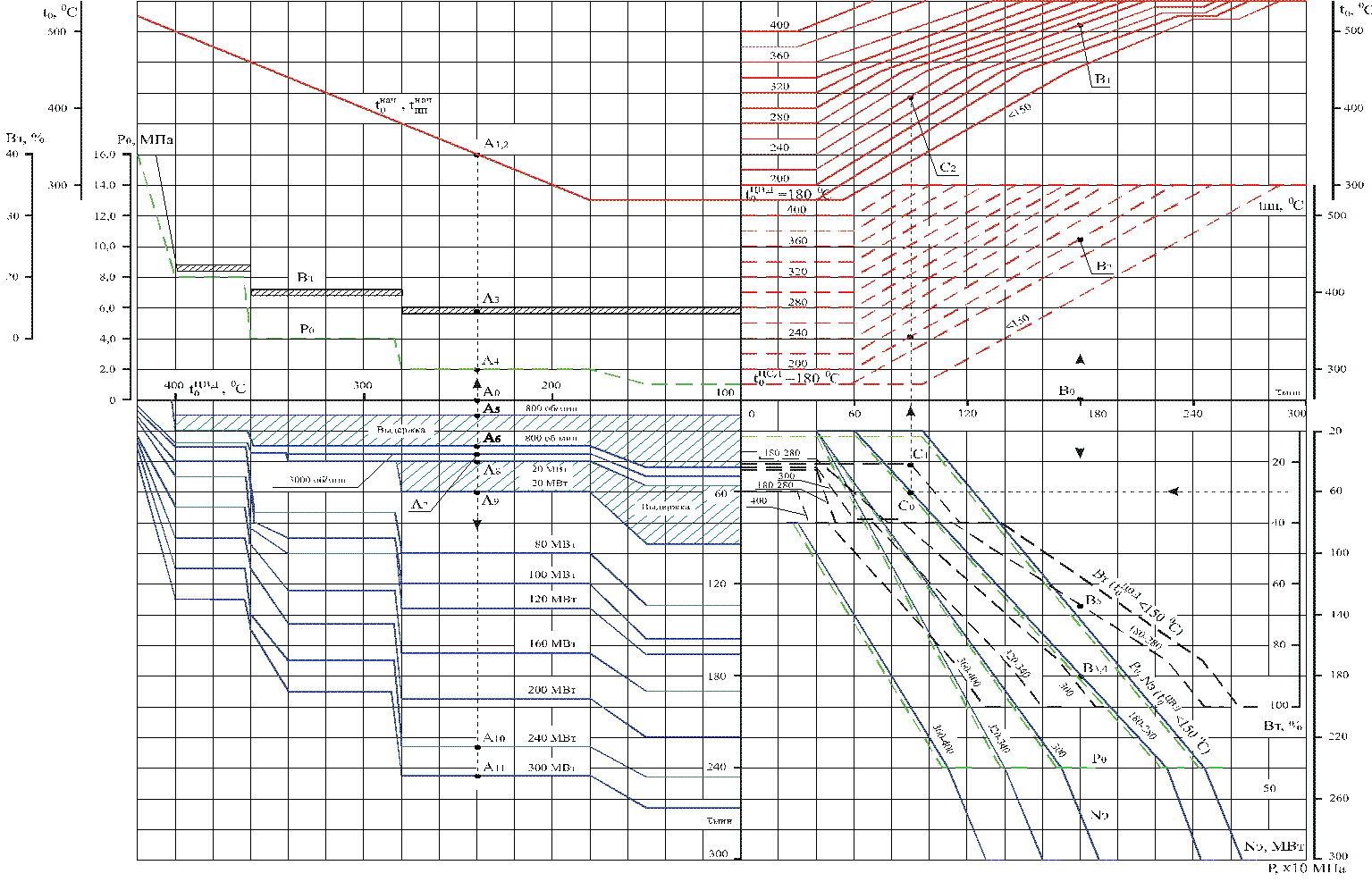

Рисунок № 1. Номограмма пуска и нагружения дубль-блока 300 МВт с турбиной К-300-240 ЛМЗ по моноблочной схеме

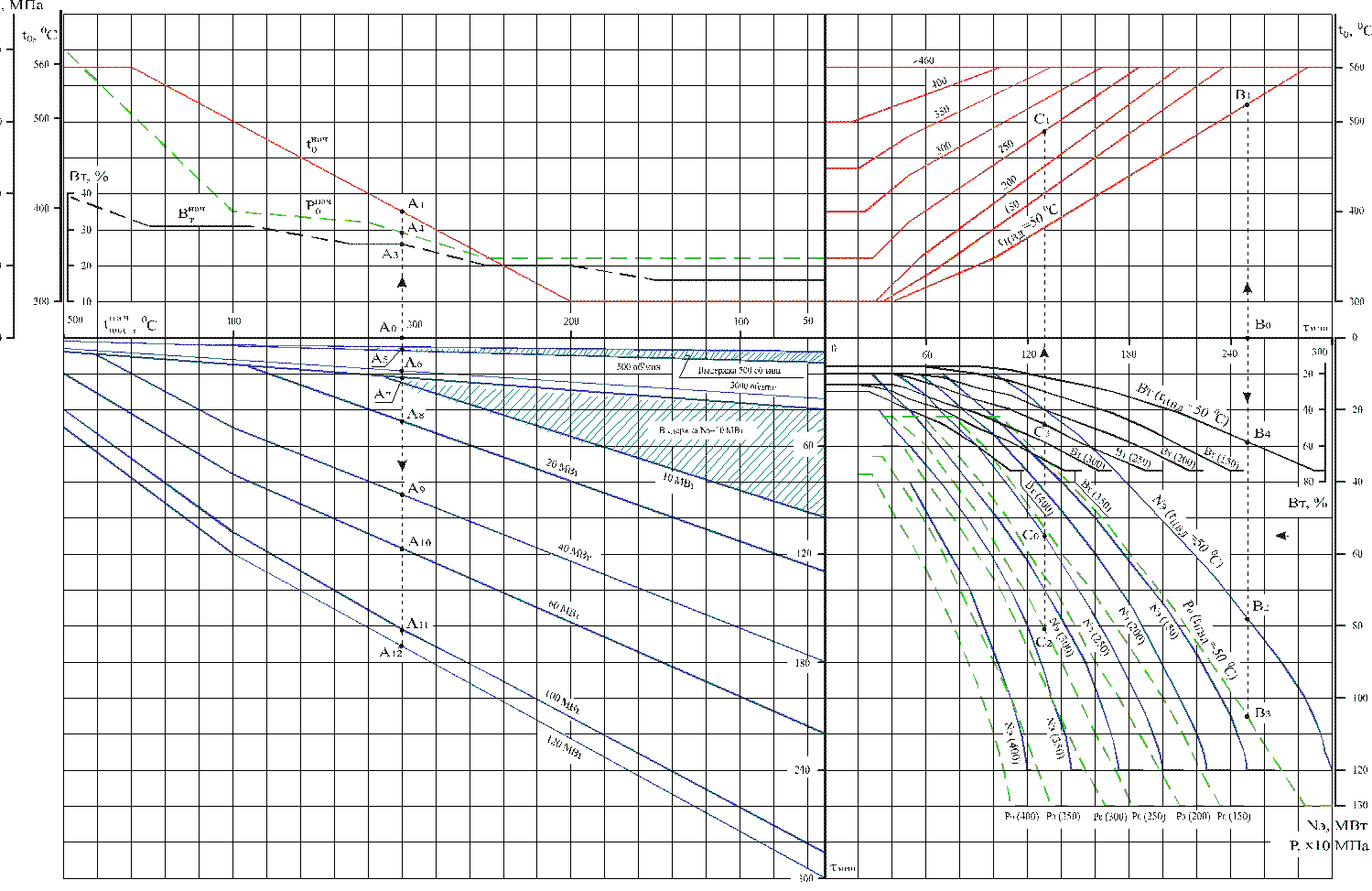

Рисунок № 2. Номограмма пуска и нагружения дубль-блока мощностью 145 МВт с барабанными газомазутными котлами и теплофикационной турбиной ПТ-145/165-130/15
Пуск энергоблока должен проводиться с использованием представленной выше документации разрабатываемой для различных тепловых состояний.
Все операции, проводимые при пуске, заносятся в специальную пусковую ведомость, в которой отражаются критерии безопасной эксплуатации энергоблока при пуске.
Непосредственно пуском руководит НСЦ. С момента розжига котла контроль осуществляет представитель администрации цеха. Все пуски после монтажа, а также после капитального и среднего ремонта должны проводиться под руководством технического руководителя станции или с его заместителем.
В соответствии с имеющимся руководящим документом на станции должен быть организован разбор и анализ результатов каждого пуска с разработкой соответствующих мероприятий в случаях, когда происходит отклонения режимов пуска от регламента, установленным производственными инструкциями и другими НТД.
