Унификация пусковых схем
Производительность пускосбросных устройств 30% от номинальной мощности.
Применяются специальные пусковые впрыски, обеспечивающие подачу питательной воды после КПП.
Применение байпасов на вторичном промперегреве для регулирования температуры вторичного пара. Вторичные пароперегреватели для моноблоков располагаются в зоне умеренных температур, менее 800 .
Лекция 7 Классификация пусковых схем энергоблоков

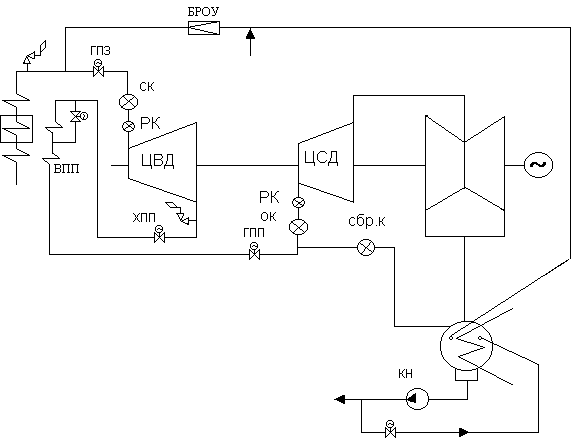

Однобайпасная пусковая схема
Данная пусковая схема применяется на мощных моноблоках с прямоточными котлами, у которых вторичный пароперегреватель вынесен в зону сравнительно низких температур, менее 800 , и в режиме пуска блока до толчка ротора турбины не охлаждается.
Преимущества схемы:
Сравнительная простота и надежность в виду минимального количества запорной арматуры.
Недостатки схемы:
Невозможность охлаждения и регулирования температуры металла и среды во вторичном пароперегревателе, что создает некоторые сложности при пусках турбины из неостывшего и горячего состояний.

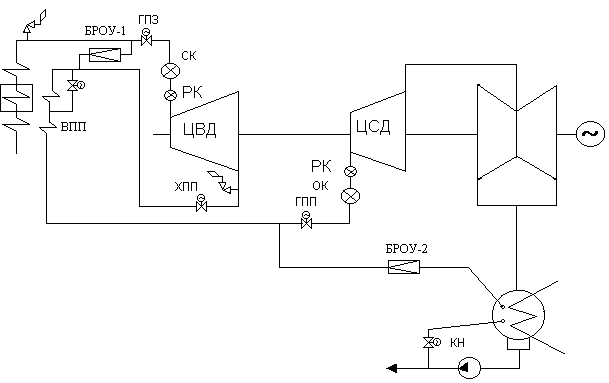

Двубайпасная пусковая схема
Данная схема используется на дубль-блоках, у которых вторичный пароперегреватель находится в зоне высоких температур и в режимах пуска требует охлаждения.
Прогрев главных паропроводов и паропроводов вторичного промперегрева осуществляется до момента толчка ротора турбины. Скорость прогрева регулируется степенью открытия БРОУ-1 и БРОУ-2, а также топочным режимом котла.
Данная схема позволяет осуществить безопасный пуск из любого теплового состояния - в этом заключается преимущество.
Недостаток схемы – сложность ввиду значительного увеличения количества запорной арматуры в схеме паропроводов.
В сбросные паропроводы после БРОУ организуется впрыск конденсата с целью уменьшения температуры сбросного пара менее 180 исходя из условий обеспечения надежности латунных трубок конденсатора .
Кроме этого предусматривается отдельный впрыск конденсата в специальный коллектор, расположенный на выходе выхлопного патрубка ЦНД, который также снижает температуру выхлопа в режиме пуска и останова блока.

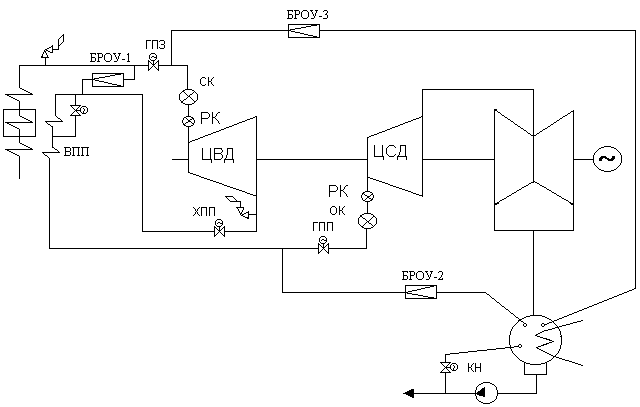

Комбинированная пусковая схема
Для этой схемы характерно использование третьей БРОУ, которая позволяет более плавно и точно вести режим прогрева главных паропроводов.
Недостаток схемы:
Усложнение и большая вероятность отказов.
Лекция 8 Сведения о режимах работы энергоблоков
Режим нормальной эксплуатации энергоблока характеризуется:
С ТГ энергоблока отпускается электрическая энергия;
Нагрузка соответствует регулировочному диапазону нагрузок;
Отсутствует отклонения контролируемых параметров;
Штатно включены защиты, блокировки, автоматика и сигнализация;
Имеется резерв оборудования (согласно проектной схеме);
В работе все механизмы газоотводящего тракта;
Рабочие места и вахта укомплектованы, обеспечены санитарно-гигиенические нормы;
Персонал выполняет следующие работы:
Поддерживает нагрузку, заданную диспетчером.
Осуществляет плановые обходы оборудования и соответствующие переключения.
Выполняет в соответствии с графиком профилактические мероприятия: опробование оборудования, уборка, АВР, расхаживание клапанов, прокрутку арматуры, сливы отстоев.
Мероприятия по обеспечению безопасного производства ремонтных работ: подготовка рабочего места для проведения ремонта, допуск к ремонту, закрытие НАРЯДА-ДОПУСКА, контроль за работающим ремонтным персоналом.
