Министерство образования российской федерации
Ивановский государственный энергетический университет
Кафедра ТЭС
КУРС ЛЕКЦИЙ
по дисциплине
РЕЖИМЫ РАБОТЫ И ЭКСПЛУАТАЦИЯ ТЭС
Часть 3 ”Режимы работы и эксплуатация блочных паротурбинных установок тэс”
Доцент кафедры ТЭС
к.т.н. Поспелов А.А.
Иваново 2004
Лекция 1
Сведения об общестанционных технологических системах
Данные схемы предназначены для обеспечения собственных нужд станции в паре, горячей, технической и питьевой воде, жидком и газообразном топливе.

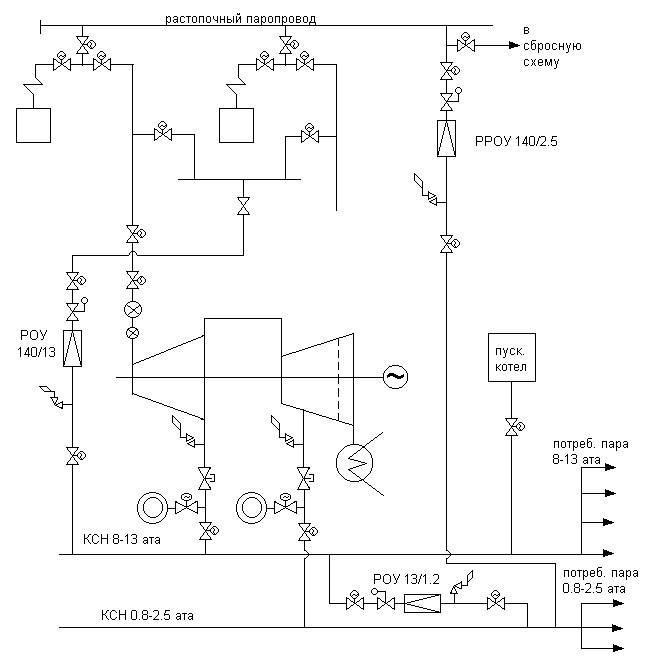

Схема паропроводов собственных нужд.
Данная схема в большей степени отражает оборудование ТЭЦ. Подобная схема на ГРЭС имеет следующие отличия:
Отсутствует растопочная РОУ. Пуск энергоблока осуществляется на скользящих параметрах, при этом для прогрева паропроводов и котла используется БРОУ, сброс пара с которого осуществляется в конденсатор.
Пар в коллектор собственных нужд высокого давления может подаваться от РОУ 63/13, т.е. с первого рег. отбора или от РОУ 40/13 - с отбора холодного прома.
Пар собственных нужд 8 -13 ата используется:
На мазутонасосной для организации разогрева и слива мазута.
Для поддержания требуемой температуры в баках хранения мазута.
Для нагрева мазута в подогревателях.
На спутниках мазутопроводов.
Для обеспечения сжигания мазута в котлах.
На калориферах котла.
Для обдувок поверхностей нагрева.
В турбинном отделении:
На концевые уплотнения в режимах пуска.
На деаэраторы высокого давления.
На эжекторную установку.
На пиковые бойлера
В химцехе:
Для подогрева растворов с целью повышения регенерации фильтров.
В топливно-транспортном цехе:
На размораживающее устройство.
Пиковый водогрейный комплекс для обеспечения работы котлов.
Пар собственных нужд 0,8 – 2,5 ата используется :
В котельном отделении:
В системах пожаротушения конвективных поверхностей нагрева.
В турбинном отделении:
Для деаэраторов 1,2 ата.
На основные бойлера.
На подогреватели сырой и химочищенной воды.
Пар собственных нужд в коллекторе
высокого давления требует регулировки
температуры, которая поддерживается
на уровне (250
260)
за счет впрыска питательной воды.
Особенности обслуживания:
Четкое распределение границ зон обслуживания систем.
Персонал не должен допускать захолаживания участков паропроводов собственных нужд и тщательно дренировать концевые участки паропроводов при включении их в работу.
С точки зрения экономичности пар на с.н. должен подаваться от соответствующих регулируемых отборов турбин.
Все переключения в общестанционных схемах осуществляются под контролем и непосредственном участии старшего оперативного лица, а в случаях, предусматриваемых ПТЭ, должны составляться и утверждаться программы переключения.

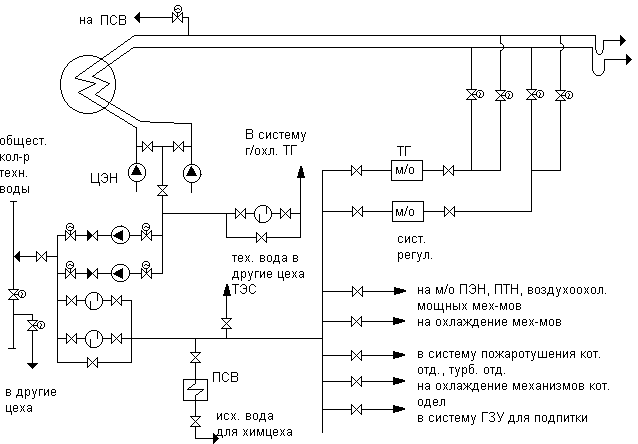

Лекция 2 Принципиальная схема технического водоснабжения применительно к оборудованию грэс
Основные потребители охлаждающей воды на ТЭС являются конденсаторы турбин –(85 – 90) %. Остальные (15 – 10)% идут на техническое водоснабжение станции.
Система технического водоснабжения по настоящему на станциях не оптимизируется, за исключением закрытых оборотных систем, которые используются при дефиците сырой воды. Для обеспечения надежной работы ТГ маслоохладители выделяются в особую схему, как по подаче , так и по организации слива технической воды с маслоохладителей.
Подобные схемы применительно к ТЭЦ, которые имеют ограничения по техническому водоснабжению, обладают следующими отличиями:
Вода в системе технического водоснабжения подается по отдельной насосной, установленной у источника воды. От насосной вода подается на все вышеперечисленные объекты, предварительно очищаясь в специальных сетчатых фильтрах.
