7.1 Порядок работы
Общие указания
После подготовки к работе и подключения внешних цепей настоящего РЭ аппаратура МВТК-2 готова к эксплуатации.
Включение питания МВТК-2 осуществляется тумблером на лицевой панели платы ВП-11.
В процессе эксплуатации необходимость в обслуживании возникает только при изменении конфигурации мультиплексора или при появлении неисправностей.
При возникновении неисправностей включается индикатор общей аварии блока КСУ «АВАР» и на индикаторах, расположенных на лицевой панели платы КСУ отображается информация о виде аварии и позиции платы в секции (см. п. 9.3.1). Подробная информация об авариях считывается с экрана ПК, включенного в систему контроля и сигнализации (подробно описание действий оператора приведено в руководстве по мониторингу АТИЦ.466.531.355 РЭ). Некоторая дополнительная индикация имеется на лицевых панелях плат.
Плата КСУ
Устройство КСУ с точки зрения индикации и управления может находиться в двух состояниях:
установка переключателей;
индикация аварий (или тестов).
Кнопки и цифровые индикаторы, расположенные на лицевой панели платы КСУ (рис.2), при этом выполняют разные функции и отображают разную информацию.
Перевод КСУ из одного состояния в другое производится нажатием верхней кнопки «У». После включения питания КСУ находится в состоянии установки переключателей.
Индикаторы
На лицевой панели платы КСУ расположены три двузначных цифровых индикатора и один светодиодный индикатор «АВАР.».
В состоянии КСУ «Установка переключателей» индикаторы отображают следующую информацию.
Верхний индикатор отображает «УП».
Средний индикатор отображает название переключателя.
Нижний правый переключатель отображает текущее состояние переключателя, нижний левый отображает в режиме мигания предлагаемое новое состояние переключателя.
После включения питания КСУ устанавливает переключатели в следующее состояния:
- Режим индикации – рабочий;
Синхронизация – от порта А (на объекте с номером 1 синхронизация от порта С);
Резерв А – от порта А;
Резерв В – от порта В;
Резерв С – от порта С;
Транзит АВ – отключен;
Обход СD – отключен;
Блокировка автоматики - автомат. включена;
Ручное управление – включено.
В состоянии КСУ «Индикация аварий» индикаторы отображают следующую информацию:
верхний индикатор отображает «01»;
средний индикатор отображает номер платы и канала (если на плате несколько каналов);
нижний индикатор отображает код аварии на плате.
Если в системе МВТК имеется больше одной аварии, то на среднем и нижнем индикаторах производится циклическое отображение всех аварий. Время индикации каждой аварии можно изменять с помощью кнопки «П».
Если в системе МВТК отсутствуют все аварии, то все индикаторы гаснут, только на верхнем индикаторе «перемигиваются» левая и правая точки.
В состоянии КСУ «индикация теста П1» на всех трех индикаторах перебираются числа от 0 до 99.
В состоянии КСУ «индикация теста П2» на всех индикаторах синхронно перебираются сегменты от “a” до “g” и точка.
Светодиод «АВАР.» светится при обнаружении КСУ хоть одной аварии в системе МВТК и он погашен, если в системе МВТК отсутствуют все аварии.
Кнопки
На лицевой панели КСУ расположены четыре кнопки.
Кнопка «У» переводит КСУ из состояния «Установка переключателей» в состояние «Индикация аварий» и обратно.
В состоянии «Установка переключателей» кнопки «П», «В» и «ВВОД» выполняют следующие действия:
кнопка «П» производит перебор переключателей в следующем порядке
«режим индикации»,
«синхронизация»,
«резерв А»,
«резерв В»,
«резерв С»,
«транзит АВ»,
«обход СD»,
«блокировка автоматики»,
«ручное управление»
и снова, начиная с «режима индикации»;
кнопка «В» производит перебор предлагаемых состояний того переключателя, который индицируется на среднем индикаторе. Перебираемые состояния индицируются на левом нижнем индикаторе в режиме мигания;
кнопка «ВВОД» производит установку переключателя в то состояние, которое индицируется на левом нижнем индикаторе. После установки новое состояние переключателя индицируется на правом нижнем индикаторе, а левый нижний индикатор гаснет.
В состоянии «Индикация аварии» кнопки «П», «В» и нижняя кнопка выполняют следующие действия:
кнопка «П» изменяет время индикации аварий тремя ступенями: быстро, средне и медленно;
кнопка «ВВОД» останавливает перебор аварий на среднем и нижнем индикаторах, если аварий больше, чем одна;
кнопка «В» сдвигает индикацию аварий на следующую позицию в списке аварий, если нижней кнопкой остановлен перебор аварий.
На лицевой панели платы КСУ находится 9-пиновый разъем типа Dsub (вилка), предназначенный для подключения на главной станции компьютера по стыку RS-232 для осуществления мониторинга аварий по всей линии подключения систем МВТК.

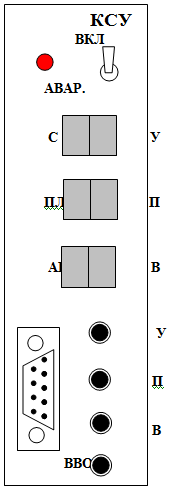

Рис.2 Лицевая панель платы КСУ
Плата ИК-МСС
На лицевой панели платы ИК-МСС (рис.3) расположены четыре индикатора контроля прохождения информации по первому (КИ29) и второму (КИ30) каналам мониторинга (свечение индикаторов соответствует прохождению канала).
Остальные элементы, расположенные на лицевой панели относятся к организации служебной связи по КИ31:
регулятор громкости внешнего динамика,
кнопка вызова по каналу служебной связи,
тумблер включения микрофона (положение тумблера ВВЕРХ соответствует состоянию ВКЛЮЧЕНО), исходное положение выключателя – ВЫКЛЮЧЕНО,
разъем для подключения телефонной трубки.

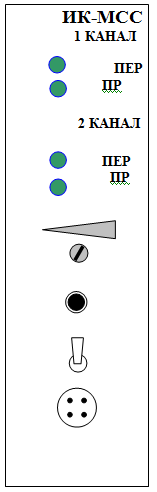

Рис.3 Лицевая панель платы ИК-МСС
Плата МД
В плате МД имеется возможность осуществлять блокировку каналов. Для этого, на лицевой панели (см. рис.4) имеются кнопка БЛОКИРОВКА, кнопка ВЫБОР КАНАЛА и цифровые индикаторы НОМЕР КАНАЛА. Однократное нажатие кнопки ВЫБОР приводит к увеличению на единицу НОМЕРА КАНАЛА, что позволяет при многократном нажатии выбрать нужный канал. Нажатие кнопки БЛОКИРОВКА приводит к блокировке выбранного канала (если канал занят, то после его освобождения).
На индикаторах СКП и СКПР лицевой панели МД непрерывно отображается состояние битов сигнальных каналов КИ16, принадлежащих выбранному телефонному каналу. Передаче сигнала соответствует включение индикатора.

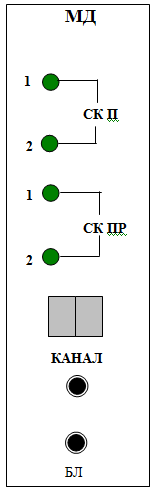

Рис.4 Лицевая панель платы МД
Плата УКК
Свечение красного светодиода «RS-485» свидетельствует о дистанционном конфигурировании аппаратуры через порт RS-485. Если светодиод не светится – разрешен доступ к конфигурированию через порт RS-232 данной платы УКК – 9-контактный разъем типа D-Sub на лицевой панели платы УКК.
На лицевой панели расположены три группы индикаторов, по которым можно определить конфигурирование данного мультиплексора. На индикаторах отображается номер входящего канального интервала ВХ КИ – два верхних индикатора, направление (порт) к которому относится данный входящий КИ – средний левый индикатор, номер исходящего канального интервала ИСХ КИ – два нижних индикатора, направление (порт) к которому относится данный исходящий КИ – средний правый индикатор, и две кнопки перебора номеров входящих КИ и направлений.
Лицевая панель платы УКК показана на рис.5

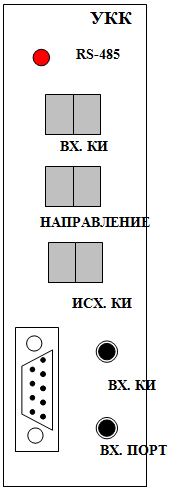

Рис.5 Лицевая панель платы УКК
Плата ИОЛ
Линейные цепи передачи и приема от оборудования световодных подключений соединяются с оптическими соединителями платы ИОЛ при помощи стаб-кабелей.
На лицевой части платы ИОЛ (рис.6) расположены следующие оптические розетки, к которым подключаются соответствующие вилки оптических соединителей стаб-кабелей:
Х1– выход оптического сигнала из линии направления А;
Х2 – вход оптического сигнала в линию направления А;
Х3 – выход оптического сигнала из линии направления В;
Х4 -вход оптического сигнала в линию направления В.
На лицевой панели платы ИОЛ (рис.2) расположены два светодиода АБЛ1 и АБЛ2, которые загораются при автоматическом выключении соответствующего лазера и две кнопки, позволяющие включить лазер на 2 с при кратковременном нажатии или на 90 с при нажатии кнопки на время более 1 с. Включение лазера на 2с позволяет перезапустить аппаратуру, если неисправность оптоволоконной линии связи устранена. Аппаратура также производит автоматический перезапуск каждые 90 с. Включение лазера кнопкой на 90 с производится для проведения измерений.

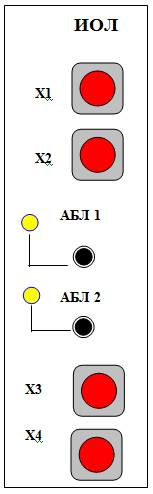

Рис.6 Лицевая панель платы ИОЛ
Плата ИК-RS
Индикаторами лицевой панели платы ИК-RS (рис.7) контролируется прохождение информации по каждому из каналов платы ИК-RS. Свечение индикаторов соответствует прохождению по каналу.

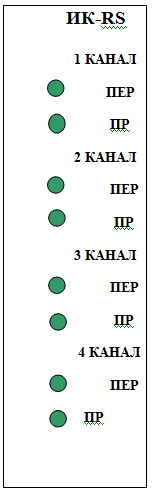

Рис.7 Лицевая панель платы ИК-RS
