Аналого-цифровые преобразователи

Рассмотрим несколько типов АЦП, построенных на разных принципах.



Аналого-цифровой преобразователь с промежуточным преобразованием напряжения во временной интервал.

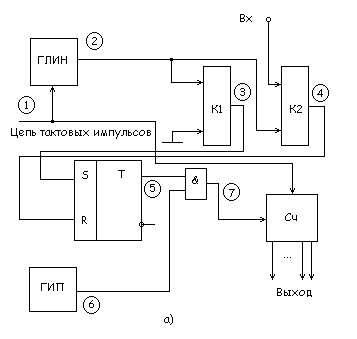

Схема преобразователя данного типа приведена на рис. 10.81,а, временные диаграммы, иллюстрирующие процессы в преобразователе - на рис. 10.81,6.

Рассмотрим работу этого преобразователя. Очередным тактовым импульсом счетчик сбрасывается в нулевое состояние и одновременно запускается генератор линейно-изменяющегося напряжения (ГЛИН). Выходное напряжение ГЛИН поступает на входы двух компараторов и , на другие входы которых подаются соответственно нулевое напряжение и напряжение , подлежащее преобразованию в числовую форму. В момент времени, когда линейно-изменяющееся напряжение, нарастая от небольших отрицательных значений, проходит нулевое значение, выдает импульс первый компаратор. Этим импульсом триггер устанавливается в состояние 1. При прохождении линейно-изменяющимся напряжением значения выдается импульс вторым компаратором. Этим импульсом триггер возвращается в нулевое состояние.

рис 10.81

Время Т, в течение которого триггер находится в состоянии 1, пропорционально входному напряжению. Таким образом, входное напряжение преобразуется во временной интервал.

В течение времени Т с выхода триггера подается высокое напряжение на вход элемента И, и импульсы генератора импульсной последовательности (ГИП) проходят через элемент на вход счётчика (Сч). Очевидно, устанавливающееся в счетчике число пропорционально Т, а следовательно и .

Для получения нового отсчета напряжения следует вновь подать импульс запуска. Таким образом, импульсы запуска должны следовать с частотой дискретизации. Покажем, как определяются параметры элементов преобразователя.

Число разрядов счетчика. По заданной относительной погрешности преобразователя определяется максимальное число , до которого счетчик должен производить счет:

Число разрядов счетчика находится как минимальное n, удовлетворяющее неравенству

.

Частота генератора импульсов. Процесс преобразования значения в число занимает время Т, пропорциональное . Максимальное значение называется временем преобразования:

где и F - соответственно период и частота генератора импульсов. Отсюда .

При проектировании преобразователя время бывает задано. Этот параметр определяет так называемую динамическую погрешность преобразователя, связанную с тем, что за время преобразования входное напряжение может измениться. Изменение за время должно быть меньше напряжения, соответствующего единице младшего разряда счетчика.

Крутизна напряжения ГЛИН. Этот параметр .

Аппаратурные погрешности преобразователя связаны с неточностью работы отдельных его элементов: нелинейностью напряжения ГЛИН; отклонениями момента времени, в который выдается компаратором импульс, от момента времени точного равенства входных напряжений компаратора; конечным временем срабатывания триггера, элемента И; нестабильностью частоты следования импульсов генератора.

Аналого-цифровой преобразователь по схеме с обратной связью.

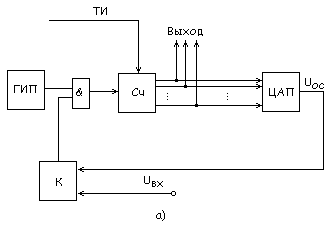

Структурная схема преобразователя данного типа приведена на рис. 10.82,а.

Тактовым импульсом (ТИ) счетчик Сч сбрасывается в нулевое состояние. Нулевое напряжение возникает на выходе ЦАП, преобразующего число счетчика в пропорциональное напряжение. Устанавливается неравенство , при котором компаратор К подает на вход элемента И уровень лог. 1. При этом импульсы генератора импульсной последовательности ГИП проходят через элемент И на вход счетчика. Каждый поступивший на вход счетчика импульс вызывает увеличение на единицу хранившегося в нём числа, на одну элементарную ступеньку возрастает напряжение на выходе ЦАП. Таким образом, напряжение растет по ступенчатому закону, как показано на рис. 10.82,6.

В момент времени, когда напряжение достигает уровня, превышающего , компаратор выдает уровень лог. 0, и в дальнейшем прекращается доступ импульсов генератора в счетчик. Полученное к этому моменту времени в счетчике число пропорционально напряжению .

рис 10.82

Из-за того, что в АЦП рассматриваемого типа не используется Генератор линейно-изменяющегося напряжения, его аппаратурные погрешности меньше, чем могут быть в АЦП с промежуточным преобразованием во временной интервал.



Аналого-цифровой преобразователь следящего типа.

Рассмотренные выше два типа АЦП работают в циклическом режиме. В них каждый очередной тактовый импульс устанавливает преобразователь в исходное состояние, после чего начинается процесс преобразования. Быстродействие таких преобразователей ограничивается, главным образом, быстродействием счетчика (а именно, быстродействием триггеров его младших разрядов, в которых переключение происходит с высокой частотой).

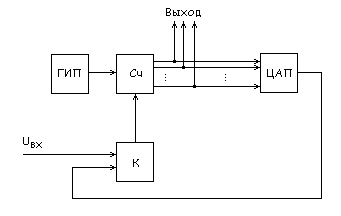

На практике часто используется нециклический преобразователь, структурная схема которого представлена на рис. 10.83. Эта схема отличается от схемы преобразователя предыдущего типа тем, что в ней используется реверсивный счетчик Сч, управляемый сигналами с выхода компаратора К. При счетчик устанавливается в режим прямого счета, поступающие на вход импульсы генератора ГИП последовательно увеличивают в нем число, растет напряжение , пока не достигнет уровня напряжения . При счётчик переводится в режим обратного счета, при котором убывает число в счетчике и, следовательно, убывает напряжение , пока не будет достигнуто значение .

Таким образом, все происходящие во времени изменения напряжения t/вх отслеживаются напряжением на выходе ЦАП.

В необходимые моменты времени с выхода счетчика могут сниматься числа, пропорциональные значениям .

рис 10.83

Аналого-цифровой преобразователь поразрядного типа.

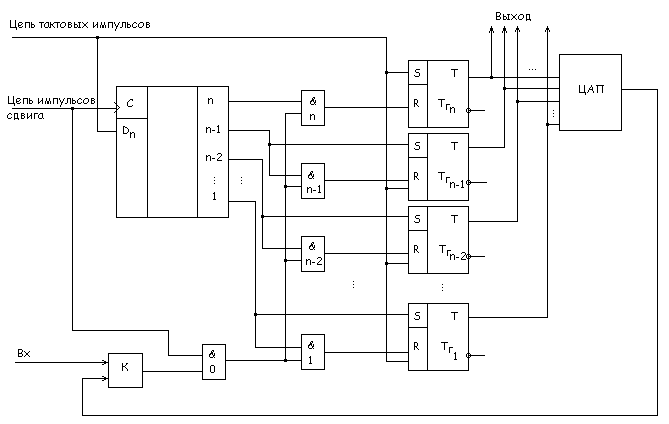

Структурная схема преобразователя .приведена на рис. 10.84. В преобразователе предусмотрен построенный на RS-триггерах регистр числа. В этом регистре формируется число, пропорциональное напряжению .

Вначале записывается единица только в триггер старшего разряда этого регистра. Получающееся в регистре число с помощью ЦАП преобразуется в напряжение , которое сравнивается с напряжением . Если выполняется неравенство , то число, в которое преобразуется , действительно содержит единицу в старшем разряде. При невыполнении неравенства триггер сбрасывается в нуль.

Далее производится запись единицы в триггер следующего (n-1)-го разряда регистра и вновь сравнением напряжения c , соответствующим имеющемуся к этому моменту времени числу в регистре, выясняется, должна ли быть сохранена единица в данном разряде или триггер этого разряда должен быть возвращен в состояние 0. Таким образом производится процесс опробования во всех n разрядах, после чего получающееся в регистре число может быть выдано на выход.

Рассмотрим выполнение указанных действий в преобразователе (см. рис. 10.84). Тактовый импульс устанавливает триггер в состояние 1, остальные триггеры в состояние 0. Этим же импульсом одновременно производится запись единицы в старший разряд сдвигового регистра RG и на n-м выходе регистра появляется уровень лог. 1.

Компаратор сравнивает c , соответствующим имеющемуся к этому моменту числу в регистре числа, и при выполнении условия выдает уровень лог. 1.

При поступлении импульса сдвига уровень с выхода компаратора через элемент передается на вход элемента , и если этот уровень был уровнем лог. 1, то триггер возвращается в состояние 0. В момент окончания импульса сдвига завершается процесс сдвига на один разряд вправо содержимого регистра появляется уровень лог. 1 на (n-1)-м выходе этого регистра, триггер устанавливается в состояние 1. Далее с приходом очередного импульса сдвига определяется требуемое состояние триггера и (в момент окончания импульса триггер устанавливается в состояние 1.

Эти действия повторяются до тех пор, пока не будет определено состояние всех триггеров .

рис 10.84
