2.3. Прилади

При обмірах використовують такі прилади:

• теодоліт для визначення висот точок, недосяжних для ручних обмірів (рис. 2.3.1а);

• фотоапарат для фотофіксації об’єктів, що обміряються (рис. 2.3.1б);

• бінокль чи підзорна труба для ретельного огляду недосяжних деталей та зчитування розмірів на рулетці при обмірах за допомогою телескопічної вудки з гачком (рис. 2.3.1в).

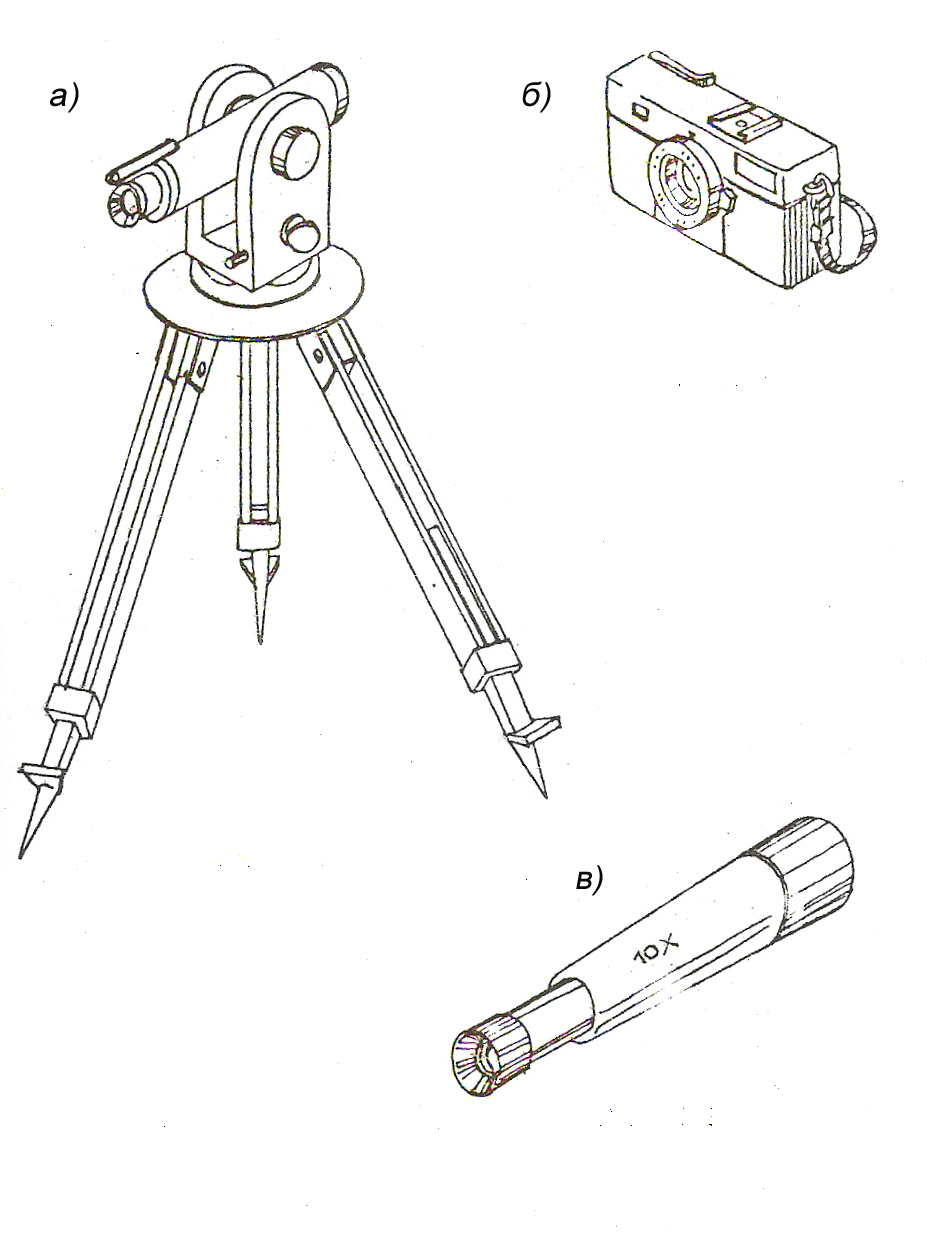

Рис. 2.3.1: а) – теодоліт; б) – фотоапарат; в) – підзорна труба

2.4. Обладнання

Під час обмірів використовується таке обладнання:

• підмостки для обмірів частин об’єктів, недосяжних із землі. (рис. 2.4.1а);

• приставні чи розсувні драбини для обмірів частин об’єктів, недосяжних із землі чи підмостків (рис. 2.4.1б);

• інвентарне риштування для обмірів високих об’єктів, недосяжних із підмостків чи драбин (рис. 2.4.2а);

• мотузки зі страхувальними поясами для обмірів карнизів, дахів, фронтонів та ін. (рис. 2.4.2б).

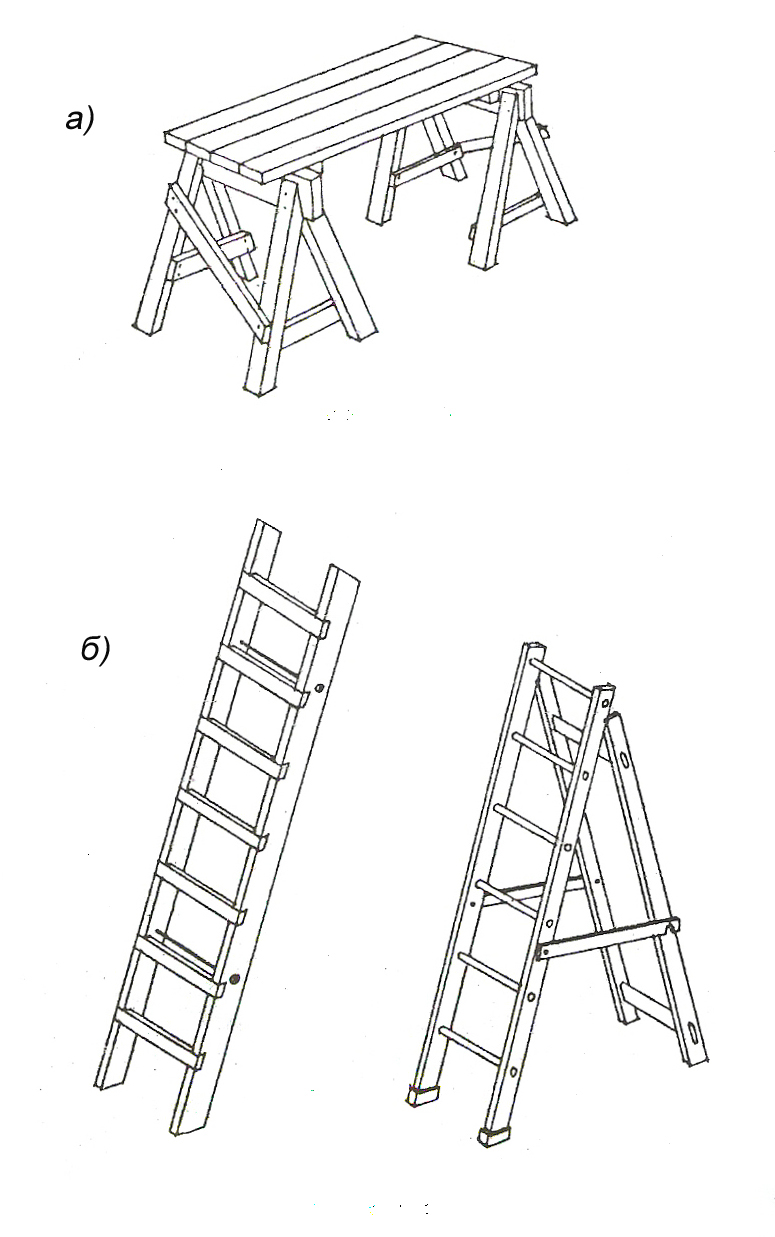

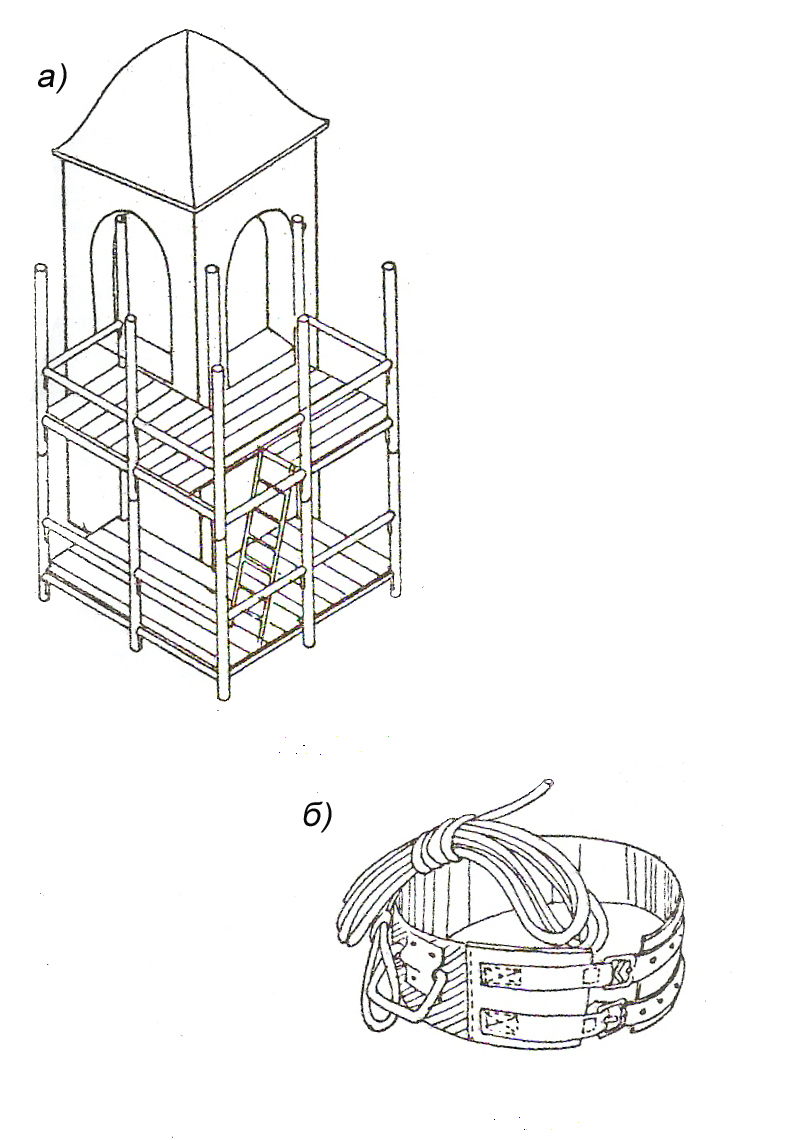

Рис. 2.4.1: а) – підмостки; б) – приставні і розсувні драбини	Рис. 2.4.2: а) – інвентарне риштування; б) – мотузка зі страхувальним поясом

2.5. Допоміжне обладнання, матеріали та інструменти

Етюдник із ніжками для виконання замальовок, документальних акварельних малюнків та ін.:

• папір для замальовок і акварельних малюнків;

• олівці для замальовок;

• акварельні та гуашові фарби;

• посудина для води;

• гуашові та акварельні пензлі;

• складні етюдні стільці;

• малювальний вугіль, соус, сангіна тощо.

3. Організація обмірів

Після визначення об’єкта обмірів і змісту креслень по ньому керівники практики встановлюють кількість ланок, які працюватимуть на об’єкті. Кожна ланка складається з трьох осіб. У кожній ланці призначається ланковий, який відповідає за роботу ланки. Спільно з керівниками практики ланковий розподіляє роботу між членами ланки. Обсяги роботи повинні забезпечити можливість виконання кожним студентом окремого чистового креслення.

Необхідною умовою для проведення обмірів є наявність підмостків чи риштувань, а при невеликих розмірах об’єкта – розсувних чи приставних драбин, які забезпечать безпеку роботи.

Оцінка виконаних робіт проводиться в останній день практики викладачами – керівниками практики. Робота подається до оцінки ланкою у повному складі. До заліку слід подати повний комплект правильно оформлених ескізних креслень – кроків; чистові креслення (не менше трьох на ланку), виконані окремо кожним членом ланки; рисунки та документальні акварельні малюнки (по три на кожного члена ланки); шаблони, прориси, естампажні відливки в кількості, необхідній для повної інформації про об’єкт.

Залік отримує кожен студент персонально тільки після здачі усіх матеріалів ланкою та повернення отриманих на кафедрі інструментів, приладів і матеріалів.

4. Техніка безпеки при проведенні обмірів

Перед початком обмірів керівники зобов’язані проінструктувати з техніки безпеки проведення робіт. Після цього кожна особа, яка виконуватиме обміри, повинна показати свої знання цього питання, дати зобов’язання дотримуватися правил техніки безпеки, і особистим підписом це засвідчити у відповідному журналі.

Загальні правила з техніки безпеки при проведенні обмірів

Одяг тих, хто працює на обмірах, повинен бути зручним, вільним, таким, що не утруднює рухів під час роботи. Сорочки, джемпери чи футболки мають бути заправлені у шорти чи брюки. Дівчатам не рекомендується працювати у спідницях, на драбинах, підмостках чи риштуваннях. Взуття повинно бути на гумовій підошві, на шнурках, гачках тощо, тобто щільно триматися на нозі. Кожен учасник обмірів мусить мати головні убори для захисту від сонця.

Риштування та підмостки, з яких ведуться обміри, мають бути міцними та стійкими, мати зовнішню огорожу. Ухили трапів, які ведуть на риштування, не повинні бути більшими за 1:3.

Приставні драбини за довжиною не повинні перевищувати 5 м. Їх щаблі мають бути врізані в тятиви, які стягнені сталевими болтами з інтервалами не більше 2 м. Розсувні драбини повинні мати пристрої – запобіжники саморозсування та гумові опорні п’яти. Місця розташування драбин мають бути огороджені чи забезпечені охороною від проїжджого транспорту та пішоходів.

Підйом на риштування та підмостки повинен виконуватися виключно за допомогою закріплених драбин, ухил яких не повинен перевищувати 60°.

Перед початком обмірів надійність риштувань, підмостків і драбин перевіряється керівниками обмірів.

Під час обмірів забороняється:

• скидати з риштувань, підмостків чи драбин інструменти та інші предмети;

• спускатися з риштувань чи підмостків не по драбинах;

• проводити обмірні роботи під час дощу, грози та вітру силою більше шести балів;

• працювати без страхувальних засобів на краях урвищ, осипів, карнизів, зруйнованих архітектурних об’єктів, які знаходяться в активному аварійному стані.

Відпочинок під час обмірів, особливо купання в річках, озерах, ставках чи морях, має проводитися організовано, під контролем керівників, з повною гарантією безпеки.

Протягом усього терміну обмірів на об’єкті повинна знаходитися аптечка першої медичної допомоги. Крім того, кожен студент повинен мати при собі ліки, котрі йому призначено персонально.
