3. Порядок виконання

3.1 Виміряти одне значення струму I_М903, установлене викладачем, в діапазоні від 0.6 до 0.9А за допомогою амперметра М903. Для цього:

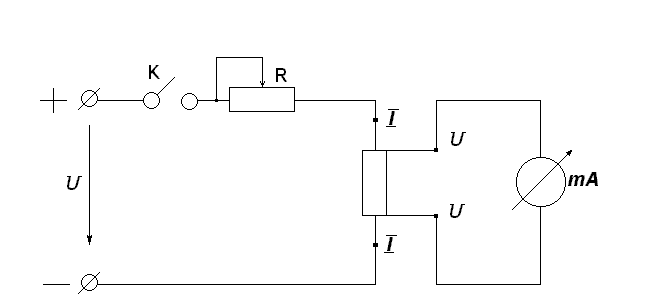

• скласти схему представлену на рис. 3.1 з амперметром М903 та шунтом на границі 1.5 А. Ключ К на схемі означає тумблер на джерелі. Шунт має 4 затискачі: струму ”I – I”, виконані з великою площиною контактів, і напруги ”U – U” – з меншою площиною контактів;

• реостат R, який служить для регулювання струму, виставити в середнє положення;

• за допомогою ручок І та U стабілізованого джерела постійного струму плавно змінити значення вихідної напруги до вказаного викладачем значення струму;

• на основі проведених розрахунків в п. 2.1 обчислити виміряне значення струму. Результати представити в протоколі виконання (п. 1).

Рис.3.1.

3.2 Виміряти одне значення струму I_М906, установлене викладачем, в діапазоні від 0.2 до 0.6А за допомогою амперметра М906. Для цього виконати послідовність описану в п. 3.1. Результати представити в протоколі виконання (п. 2).

3.3 Виміряти встановлену викладачем напругу у відповідності з верхньою межею, що вказана в табл. 1.1, за допомогою вольтметра М906 з додатковим опором. Для цього:

• скласти схему, розроблену в п. 3., рис. 1 протоколу, з приладом М906 та додатковим опором R_д;

• за допомогою ручок І та U стабілізованого джерела постійного струму плавно змінити значення вихідної напруги до вказаного викладачем значення напруги приладу М906;

• на основі проведених розрахунків в п. 2.1 обчислити виміряне значення струму. Результати представити в протоколі виконання (п. 3).

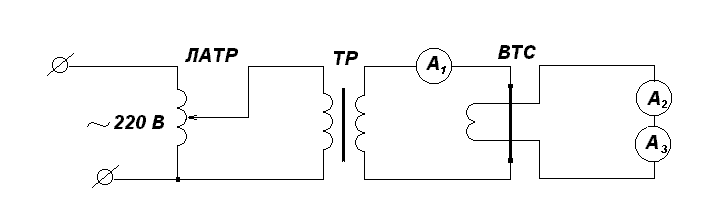

3.4 Виміряти встановлений викладачем, в діапазоні 40 .. 200А, струм частотою 50 Гц за допомогою амперметрів А₁ та А₂, що підключені до ВТС типу Т – 0,66У3 (рис. 3.2). Результати представити в протоколі виконання (п. 4).

Рис.3.2.

3.5 Виміряти установлену викладачем високу (до 6.3кВ) напругу за допомогою двох вольтметрів V1 і V2, що підключені до ВТН НОМ-10 (рис. 3.3). Результати представити в протоколі виконання (п. 5).

Рис.3.3

3.5. Заповнити список використаних приладів в протоколі виконання п. 6.

4. Обробка результатів вимірювання

4.1 На основі експериментальних даних проведених в п. 3.4 (див. протокол п. 4.) оцінити абсолютну, відносну та зведену похибку вимірювання струму амперметром А3 прийнявши покази А2 за дійсні.

4.3 На основі експериментальних даних проведених в п. 3.5 (див. протокол п. 5.) оцінити абсолютну, відносну та зведену похибку вимірювання напруги вольтметром V3 прийнявши покази V2 за дійсні.

5. Висновки по роботі

5.1 Порівняйте чутливості приладу М903 без шунта S₁ та з шунтом S₂. В якому випадку прилад є більш чутливим? Поясніть чому?

5.2 Порівняйте значення опору приладу R_м та шунта R_ш, розрахованого в п. 2.1. Поясніть чому R_ш суттєво відрізняється від R_м? Чому шунт повинен мати саме такий опір?

5.3 Порівняйте значення опору приладу R_м та додаткового резистора R_д, розрахованого в п. 2.3. Поясніть чому R_д суттєво відрізняється від R_м? Чому додатковий опір повинен мати такий опір?
